Tektronix TDS3000 Benutzerhandbuch Seite 168

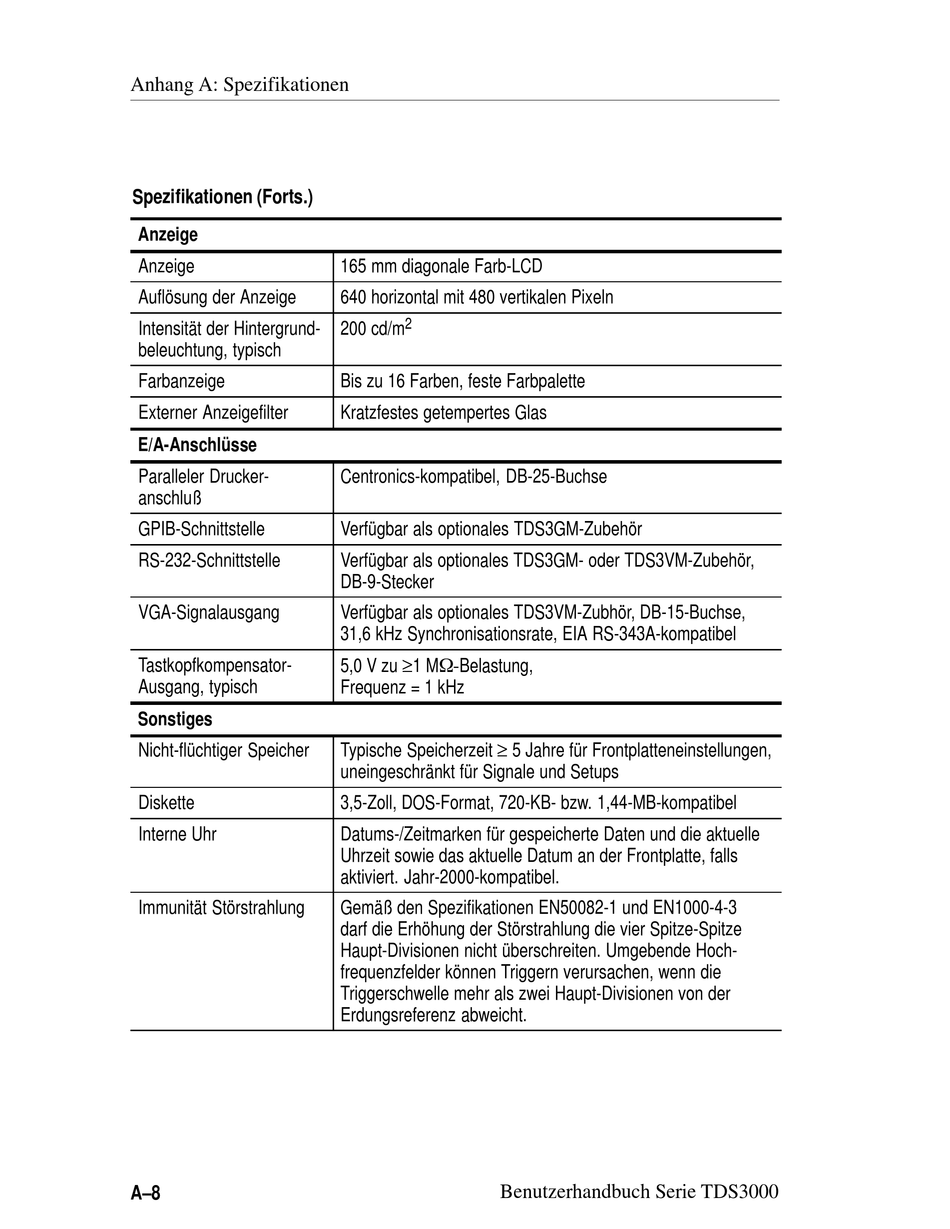

Anhang A: Spezifikationen
Spezifikationen (Forts.)
Anzeige
Anzeige
Auflösung der Anzeige
Intensität der Hintergrund-
beleuchtung, typisch
Farbanzeige
Externer Anzeigefilter
E/A-Anschlüsse
Paralleler Drucker-
anschluß
GPIB-Schnittstelle
RS-232-Schnittstelle
VGA-Signalausgang
Tastkopfkompensator-
Ausgang, typisch
Sonstiges
Nicht-flüchtiger Speicher
Diskette
Interne Uhr
Immunität Störstrahlung
A–8
165 mm diagonale Farb-LCD
640 horizontal mit 480 vertikalen Pixeln
2
200 cd/m
Bis zu 16 Farben, feste Farbpalette
Kratzfestes getempertes Glas
Centronics-kompatibel, DB-25-Buchse
Verfügbar als optionales TDS3GM-Zubehör
Verfügbar als optionales TDS3GM- oder TDS3VM-Zubehör,
DB-9-Stecker
Verfügbar als optionales TDS3VM-Zubhör, DB-15-Buchse,
31,6 kHz Synchronisationsrate, EIA RS-343A-kompatibel
5,0 V zu ≥1 MW-Belastung,
Frequenz = 1 kHz
Typische Speicherzeit ≥ 5 Jahre für Frontplatteneinstellungen,
uneingeschränkt für Signale und Setups
3,5-Zoll, DOS-Format, 720-KB- bzw. 1,44-MB-kompatibel
Datums-/Zeitmarken für gespeicherte Daten und die aktuelle
Uhrzeit sowie das aktuelle Datum an der Frontplatte, falls
aktiviert. Jahr-2000-kompatibel.
Gemäß den Spezifikationen EN50082-1 und EN1000-4-3
darf die Erhöhung der Störstrahlung die vier Spitze-Spitze
Haupt-Divisionen nicht überschreiten. Umgebende Hoch-
frequenzfelder können Triggern verursachen, wenn die
Triggerschwelle mehr als zwei Haupt-Divisionen von der
Erdungsreferenz abweicht.
Benutzerhandbuch Serie TDS3000
