Horizontale Bedienelemente
Taste Delay
Drücken Sie auf die Taste DELAY, wenn Sie die Erfassung im
Verhältnis zum Triggerereignis verzögern möchten. Drehen Sie den
Knopf für die horizontale POSITION gegen den Uhrzeigersinn, um
die Verzögerung zu erhöhen. Der Triggerpunkt wird nach links und
letztendlich außerhalb des erfaßten Signals verschoben. Ansch-
ließend können Sie die Einstellung für das horizontale SKALIEREN
festlegen, um mehr Details über den Bereich zu erhalten, der Sie
interessiert (Bildmitte).
Wenn die Verzögerung aktiviert ist, trennt sich der Triggerpunkt vom
horizontalen Dehnungspunkt. Der horizontale Dehnungspunkt bleibt
in der Bildmitte. Der Triggerpunkt kann außerhalb des Bildschirms
wandern. Ist dies der Fall, verwandelt sich die Triggermarkierung in
die Richtung des Triggerpunktes.

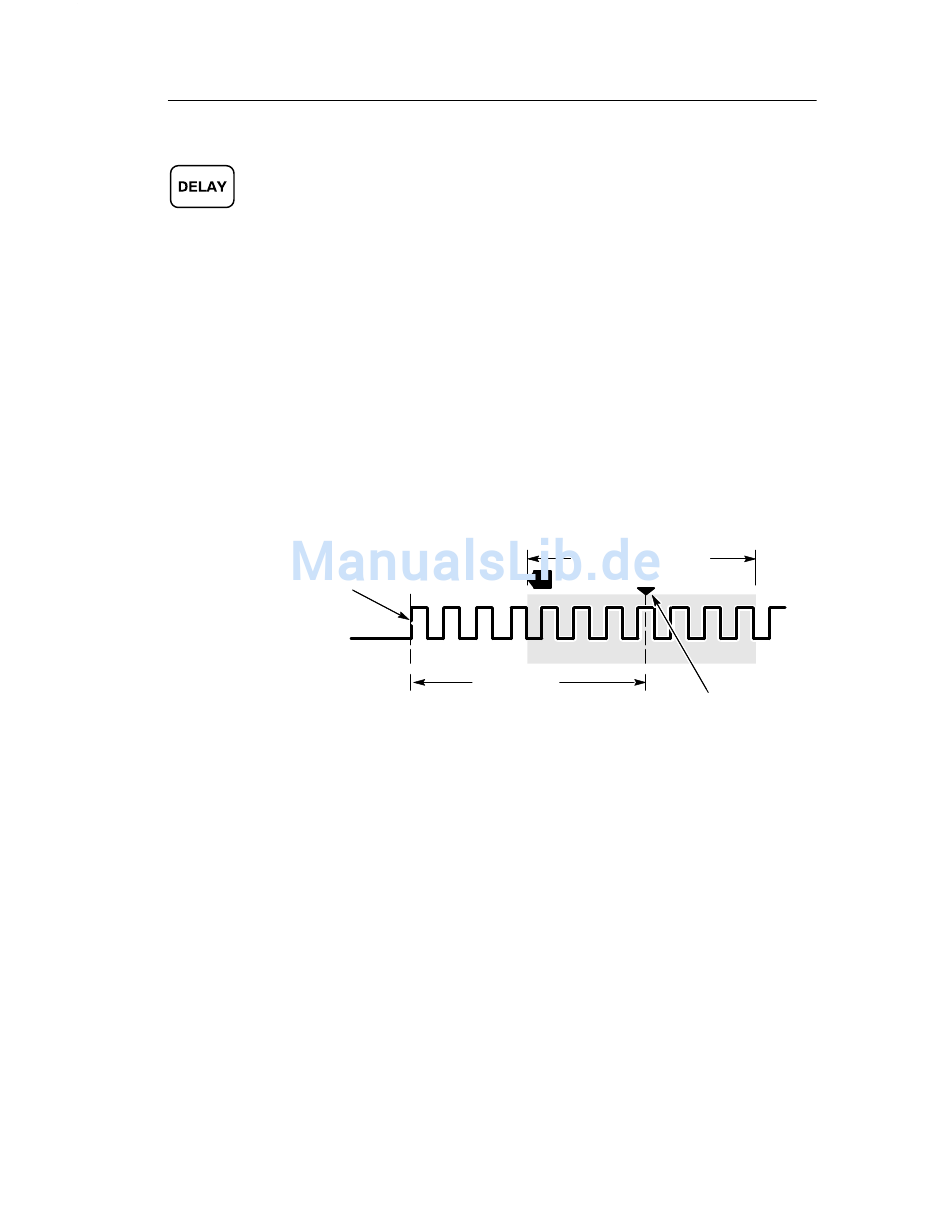

Erfaßtes Signal
T
Triggerpunkt
Verzöge-
rungszeit
Dehnungspunkt
Verwenden Sie die Verzögerungsfunktion, wenn Sie Signaldetails
erfassen möchten, die vom Triggerereignis durch ein erhebliches
Zeitintervall getrennt sind. Sie können beispielsweise einen
Synchronisationsimpuls triggern, der im Abstand von 10 ms
stattfindet und sich dann Signaleigenschaften von Signalen hoher
Geschwindigkeit ansehen, die 6 ms nach dem Synchronisationsim-
puls stattfinden.
