Messung
Benutzerhandbuch Serie TDS3000

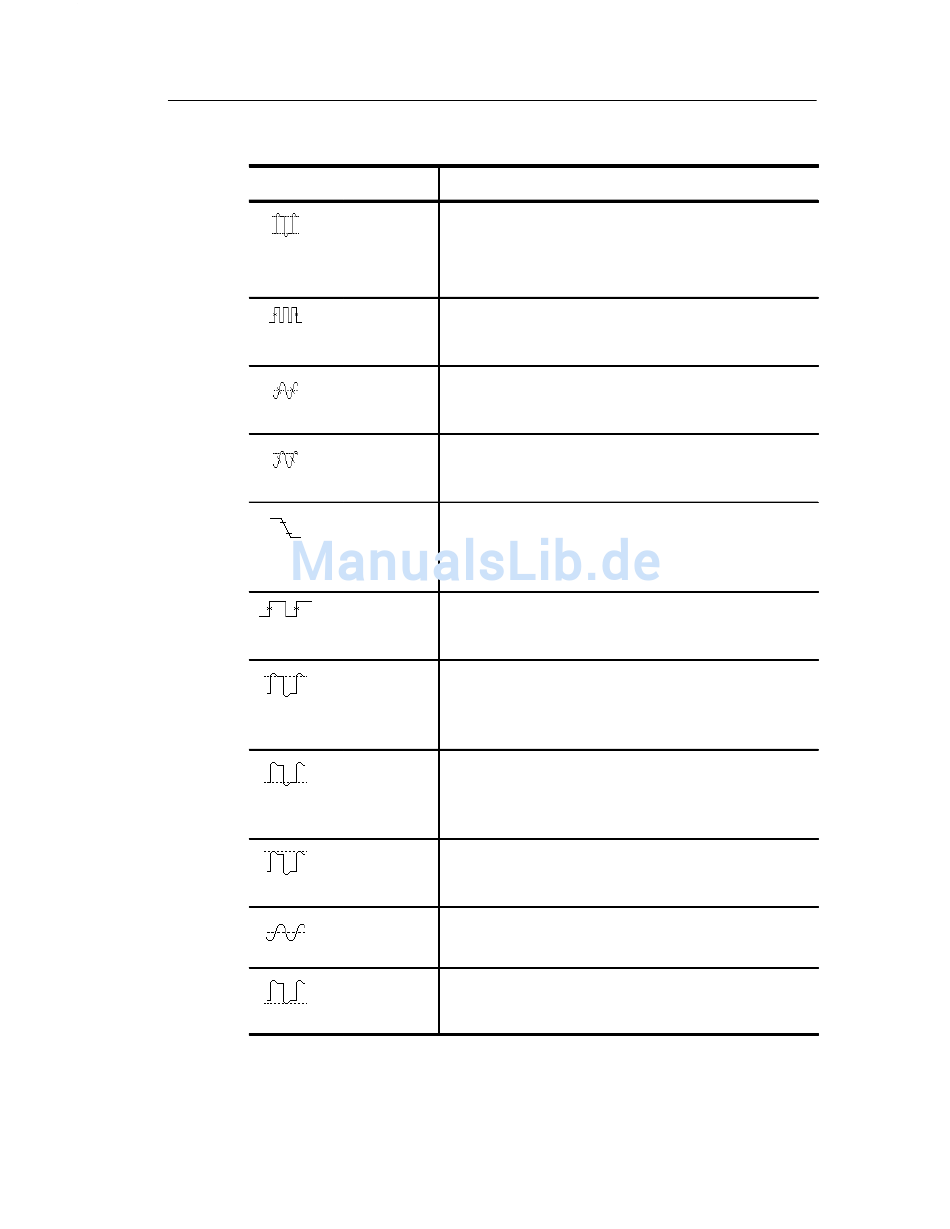

Definition
Ampl. Gemessen über das gesamte Signal.
Amplitude = Hoch (100%) – Niedrig (0%)
Burst- Die Dauer eines Burst. Gemessen über das ge-
breite samte Signal.
Zyklus- Das arithmetische Mittel während des ersten Signal-
mittel zyklus.
Zyklus-Ef- Die echte Effektivspannung während des ersten
fektivwert Signalzyklus.
Abfallzeit Zeit, die die abfallende Flanke des ersten Signalim-
pulses benötigt, um von 90 % auf 10% seiner Ampli-
tude abzufallen.
Frequenz Umgekehrter Wert der Periode des ersten Signal-
zyklus. Gemessen in Hertz (Hz).
High Der als 100 % verwendete Wert. Wird entweder mit
der min/max- oder der Histogramm-Methode ermit-
telt. Gemessen über das gesamte Signal.
Low Der als 0 % verwendete Wert. Wird entweder mit
der min/max- oder der Histogramm-Methode ermit-
telt. Gemessen über das gesamte Signal.
Max Die maximale Amplitude. Die positivste Spitzen-
spannung gemessen über das gesamte Signal.
Mittel Das arithmetische Mittel über das gesamte Signal.
Min Die Mindestamplitude. Die negativste Spitzenspan-
nung gemessen über das gesamte Signal.
Messung
3–37
