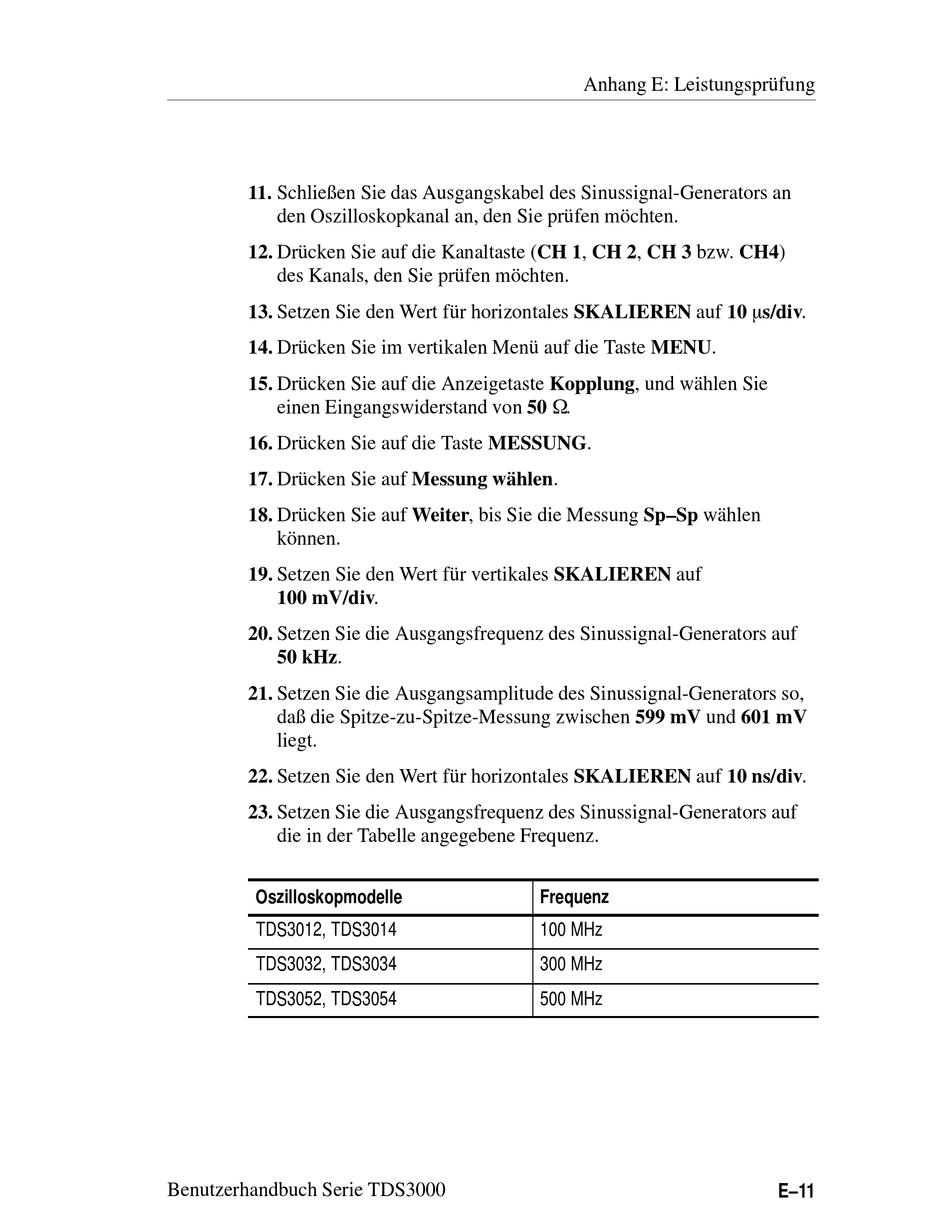

Tektronix TDS3000 Benutzerhandbuch Seite 203

11. Schließen Sie das Ausgangskabel des Sinussignal-Generators an
den Oszilloskopkanal an, den Sie prüfen möchten.
12. Drücken Sie auf die Kanaltaste (CH 1, CH 2, CH 3 bzw. CH4)
des Kanals, den Sie prüfen möchten.
13. Setzen Sie den Wert für horizontales SKALIEREN auf 10 ms/div.
14. Drücken Sie im vertikalen Menü auf die Taste MENU.
15. Drücken Sie auf die Anzeigetaste Kopplung, und wählen Sie
einen Eingangswiderstand von 50 W.
16. Drücken Sie auf die Taste MESSUNG.
17. Drücken Sie auf Messung wählen.
18. Drücken Sie auf Weiter, bis Sie die Messung Sp–Sp wählen
können.
19. Setzen Sie den Wert für vertikales SKALIEREN auf
100 mV/div.
20. Setzen Sie die Ausgangsfrequenz des Sinussignal-Generators auf
50 kHz.
21. Setzen Sie die Ausgangsamplitude des Sinussignal-Generators so,
daß die Spitze-zu-Spitze-Messung zwischen 599 mV und 601 mV
liegt.
22. Setzen Sie den Wert für horizontales SKALIEREN auf 10 ns/div.
23. Setzen Sie die Ausgangsfrequenz des Sinussignal-Generators auf
die in der Tabelle angegebene Frequenz.
Oszilloskopmodelle
TDS3012, TDS3014
TDS3032, TDS3034
TDS3052, TDS3054
Benutzerhandbuch Serie TDS3000
Anhang E: Leistungsprüfung
Frequenz
100 MHz
300 MHz
500 MHz
