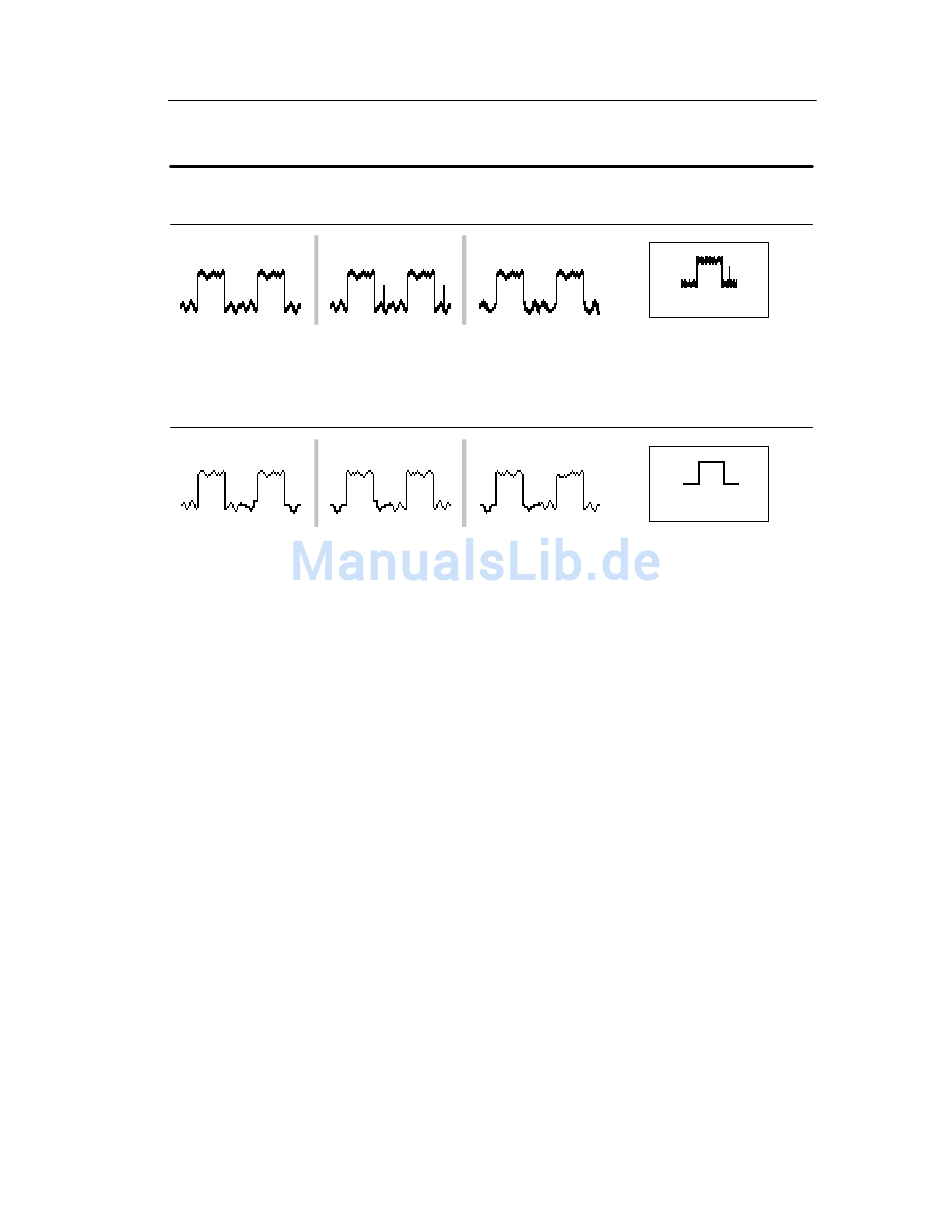

Drei Erfassungen aus einer Quelle
Erfassung 1
Die Hüllkurve verwendet den
Spitzenwerterfassungsmodus Pk
Detect für alle Erfassungen.
Die Mittelwertbildung verwendet
den Abtastmodus für alle
Einzelerfassungen.
Hüllkurve. Verwenden Sie die Hüllkurvenerfassung, um das
schwächste und das stärkste Signal über eine festgelegte Anzahl (N)
von Erfassungen zu ermittelt. Das Hüllkurvensignal wird gelöscht,
und beginnt dann nach N Erfassungen erneut. Wenn Sie auf die Taste
SINGLE SEQ drücken, hält die Hüllkurvenerfassung nach N
Erfassungen an. Verwenden Sie den Mehrzweckknopf, um die
Anzahl der Erfassungen einzustellen.
Mittelwert. Verwenden Sie den Mittelwerterfassungsmodus, um
unkorreliertes Rauschen eines Signals, das Sie anzeigen möchten, zu
reduzieren. Das Durchschnittssignal wird über eine bestimmte
Anzahl von Erfassungen (N) ermittelt. Wenn Sie auf die Taste
SINGLE SEQ drücken, hält die Durchschnittserfassung nach N
Erfassungen an. Verwenden Sie den Mehrzweckknopf, um die
Anzahl der Erfassungen einzustellen.
Benutzerhandbuch Serie TDS3000
2 3
Erfassungs-Bedienelemente
Erfassungsmodus
Hüllkurve
Findet die höchsten und
niedrigsten
aufgezeichneten Punkte
vieler Erfassungen
Mittelwert
Berechnet den Mittelwert
für jeden aufgezeichneten
Punkt vieler Erfassungen
3–9
