Anhang D: Grundlegende Informationen zu Tastköpfen
Schließen Sie zur Anzeige eines 1 MHz-Prüfsignals am Oszilloskop
das P3010 an die Signalquelle an. Zur Herstellung der Verbindung
wird der BNC-zu-Tastkopfspitze-Adapter (013-0277-00) verwendet.
(Das angezeigte Signal sollte dem nachstehend abgebildeten ähneln.)
10 ns
H
H

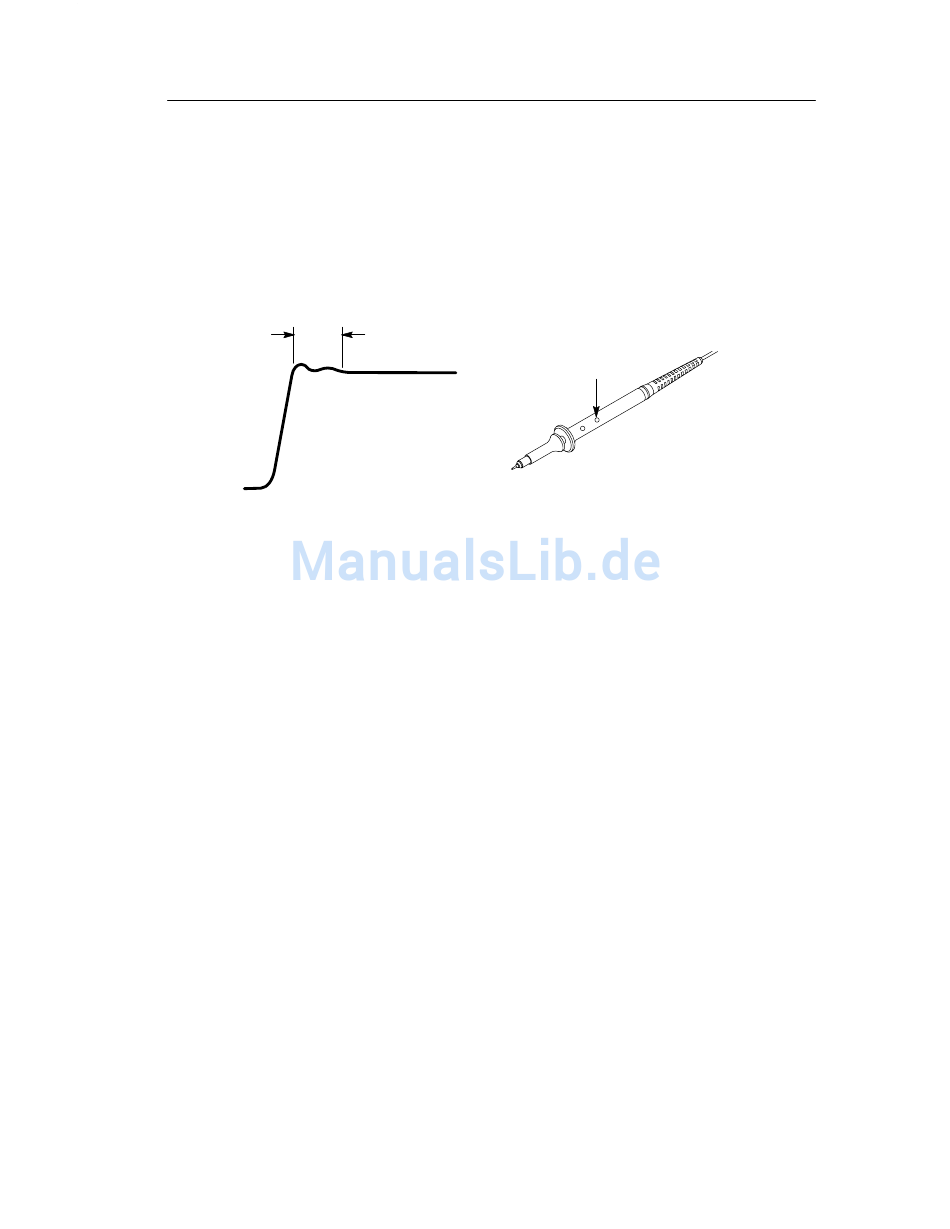

(a) Von der Korrektur betroffener
(b) Position des Korrektur-Trimmers
Signalbereich
Regeln Sie den Trimmer H so ein, daß das Signal bei rechteckiger
Vorderflanke oben waagrecht verläuft.
