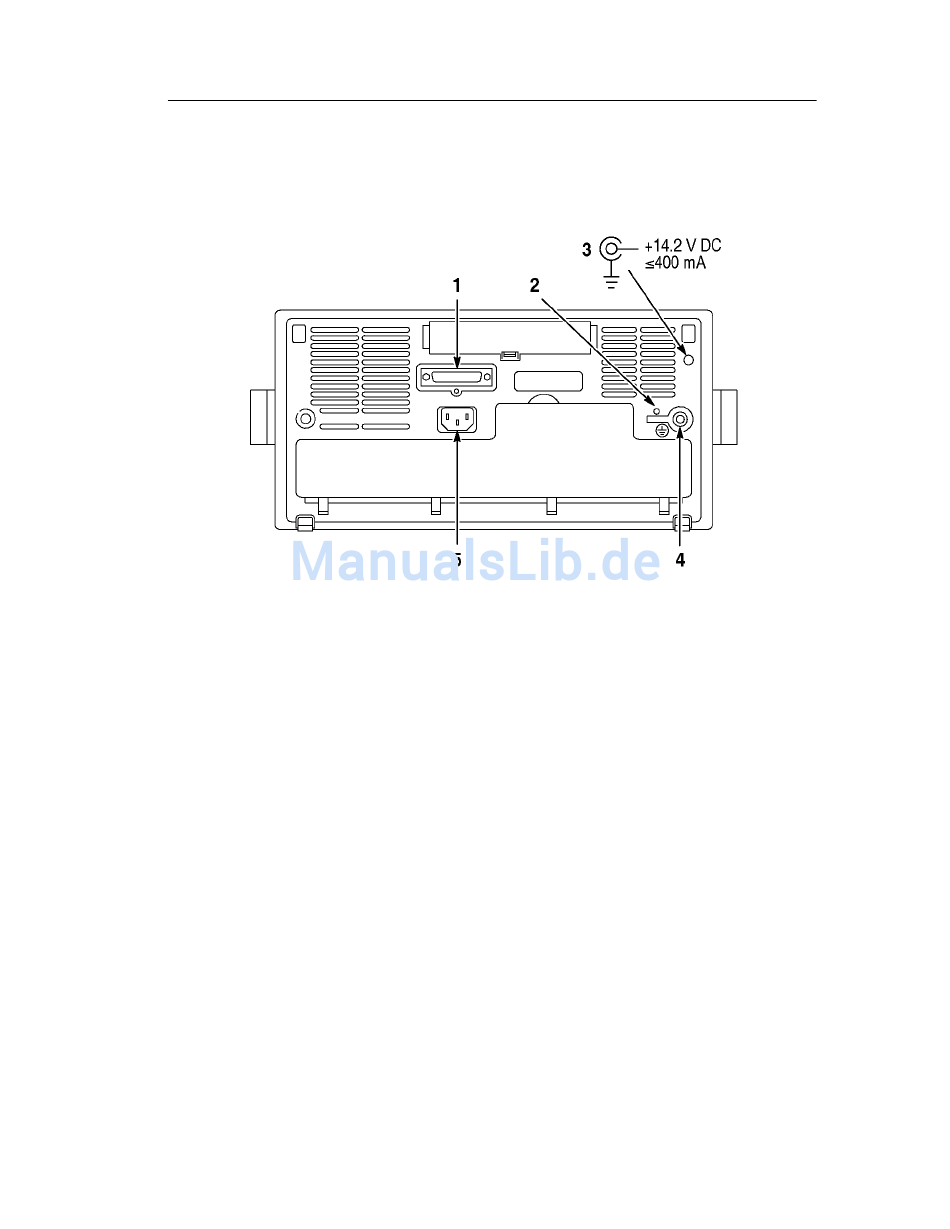

Rückwand-Anschlüsse
1. Paralleler Druckeranschluß. Schließen Sie diesen Anschluß an
einen Drucker an, um Hardcopies zu erstellen.
2. CAL-Schalter. Nur von autorisiertem Personal zu verwenden.
3. Gleichstrom-Ausgang. Liefert 15 V Gleichstrom für Zubehör,
wenn das Oszilloskop an die Wechselstromversorgung
angeschlossen ist.
4. Erdungsklemme. Schließen Sie diese an die Erdung an, wenn Sie
mit Batteriestrom arbeiten. Wichtige Sicherheitsinformationen
erhalten Sie auf Seite 1–11.
5. Stromeingang. Schließen Sie diesen an ein Wechselstromkabel
mit integrierter Sicherheitserdung an.
