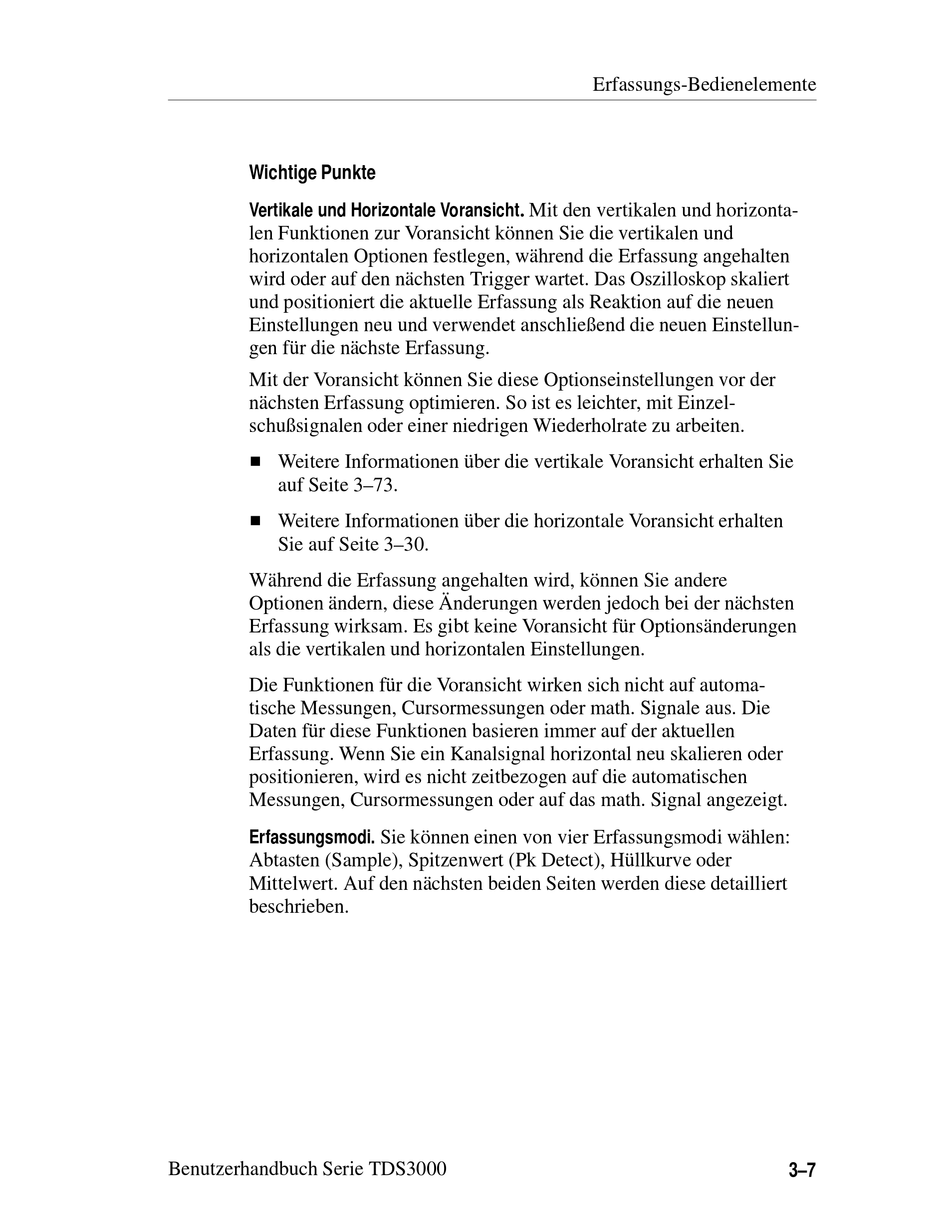

Tektronix TDS3000 Benutzerhandbuch Seite 87

Wichtige Punkte
Vertikale und Horizontale Voransicht.
len Funktionen zur Voransicht können Sie die vertikalen und
horizontalen Optionen festlegen, während die Erfassung angehalten
wird oder auf den nächsten Trigger wartet. Das Oszilloskop skaliert
und positioniert die aktuelle Erfassung als Reaktion auf die neuen
Einstellungen neu und verwendet anschließend die neuen Einstellun-
gen für die nächste Erfassung.
Mit der Voransicht können Sie diese Optionseinstellungen vor der
nächsten Erfassung optimieren. So ist es leichter, mit Einzel-
schußsignalen oder einer niedrigen Wiederholrate zu arbeiten.
H Weitere Informationen über die vertikale Voransicht erhalten Sie
auf Seite 3–73.
H Weitere Informationen über die horizontale Voransicht erhalten
Sie auf Seite 3–30.
Während die Erfassung angehalten wird, können Sie andere
Optionen ändern, diese Änderungen werden jedoch bei der nächsten
Erfassung wirksam. Es gibt keine Voransicht für Optionsänderungen
als die vertikalen und horizontalen Einstellungen.
Die Funktionen für die Voransicht wirken sich nicht auf automa-
tische Messungen, Cursormessungen oder math. Signale aus. Die
Daten für diese Funktionen basieren immer auf der aktuellen
Erfassung. Wenn Sie ein Kanalsignal horizontal neu skalieren oder
positionieren, wird es nicht zeitbezogen auf die automatischen
Messungen, Cursormessungen oder auf das math. Signal angezeigt.
Erfassungsmodi.
Abtasten (Sample), Spitzenwert (Pk Detect), Hüllkurve oder
Mittelwert. Auf den nächsten beiden Seiten werden diese detailliert
beschrieben.
Benutzerhandbuch Serie TDS3000
Mit den vertikalen und horizonta-
Sie können einen von vier Erfassungsmodi wählen:
Erfassungs-Bedienelemente
3–7
