Tektronix TDS3000 Benutzerhandbuch Seite 166

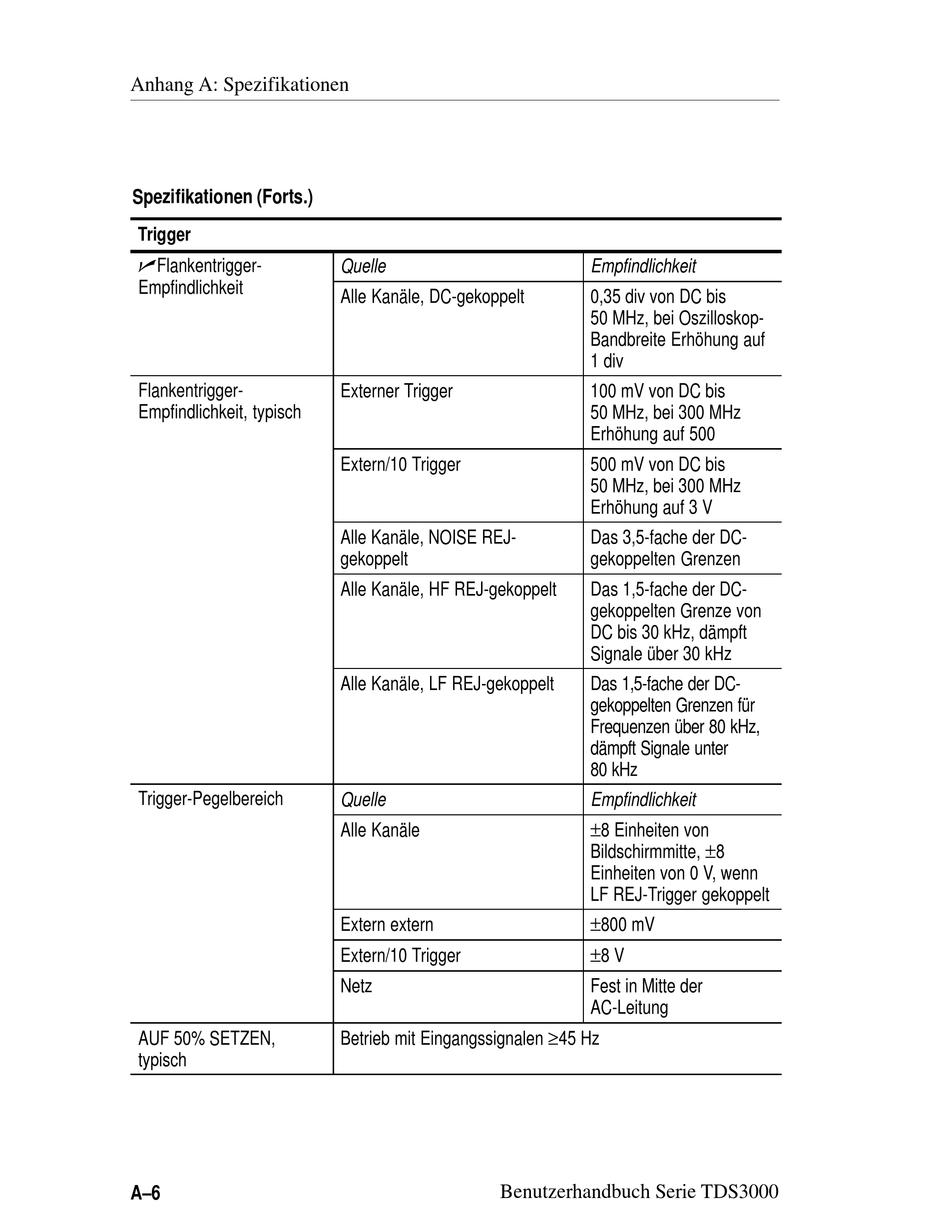

Anhang A: Spezifikationen
Spezifikationen (Forts.)
Trigger
nFlankentrigger-
Empfindlichkeit
Flankentrigger-
Empfindlichkeit, typisch
Trigger-Pegelbereich
AUF 50% SETZEN,
typisch
A–6
Quelle
Alle Kanäle, DC-gekoppelt
Externer Trigger
Extern/10 Trigger
Alle Kanäle, NOISE REJ-
gekoppelt
Alle Kanäle, HF REJ-gekoppelt
Alle Kanäle, LF REJ-gekoppelt
Quelle
Alle Kanäle
Extern extern
Extern/10 Trigger
Netz
Betrieb mit Eingangssignalen ≥45 Hz
Benutzerhandbuch Serie TDS3000
Empfindlichkeit
0,35 div von DC bis
50 MHz, bei Oszilloskop-
Bandbreite Erhöhung auf
1 div
100 mV von DC bis
50 MHz, bei 300 MHz
Erhöhung auf 500
500 mV von DC bis
50 MHz, bei 300 MHz
Erhöhung auf 3 V
Das 3,5-fache der DC-
gekoppelten Grenzen
Das 1,5-fache der DC-
gekoppelten Grenze von
DC bis 30 kHz, dämpft
Signale über 30 kHz
Das 1,5-fache der DC-
gekoppelten Grenzen für
Frequenzen über 80 kHz,
dämpft Signale unter
80 kHz
Empfindlichkeit
±8 Einheiten von
Bildschirmmitte, ±8
Einheiten von 0 V, wenn
LF REJ-Trigger gekoppelt
±800 mV
±8 V
Fest in Mitte der
AC-Leitung
