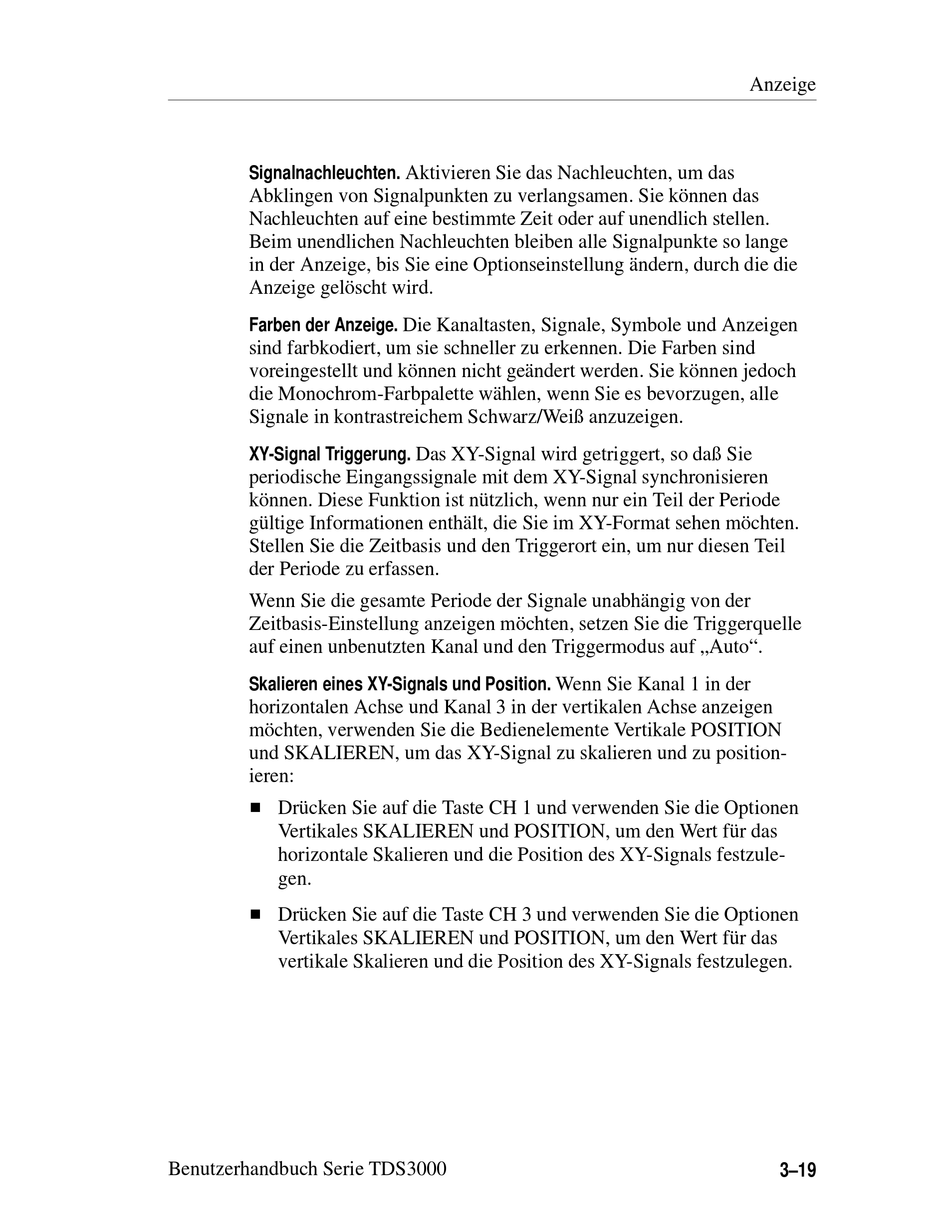

Tektronix TDS3000 Benutzerhandbuch Seite 99

Signalnachleuchten.
Abklingen von Signalpunkten zu verlangsamen. Sie können das
Nachleuchten auf eine bestimmte Zeit oder auf unendlich stellen.
Beim unendlichen Nachleuchten bleiben alle Signalpunkte so lange
in der Anzeige, bis Sie eine Optionseinstellung ändern, durch die die
Anzeige gelöscht wird.
Farben der Anzeige.
sind farbkodiert, um sie schneller zu erkennen. Die Farben sind
voreingestellt und können nicht geändert werden. Sie können jedoch
die Monochrom-Farbpalette wählen, wenn Sie es bevorzugen, alle
Signale in kontrastreichem Schwarz/Weiß anzuzeigen.
XY-Signal Triggerung.
periodische Eingangssignale mit dem XY-Signal synchronisieren
können. Diese Funktion ist nützlich, wenn nur ein Teil der Periode
gültige Informationen enthält, die Sie im XY-Format sehen möchten.
Stellen Sie die Zeitbasis und den Triggerort ein, um nur diesen Teil
der Periode zu erfassen.
Wenn Sie die gesamte Periode der Signale unabhängig von der
Zeitbasis-Einstellung anzeigen möchten, setzen Sie die Triggerquelle
auf einen unbenutzten Kanal und den Triggermodus auf „Auto".
Skalieren eines XY-Signals und Position.
horizontalen Achse und Kanal 3 in der vertikalen Achse anzeigen
möchten, verwenden Sie die Bedienelemente Vertikale POSITION
und SKALIEREN, um das XY-Signal zu skalieren und zu position-
ieren:
H Drücken Sie auf die Taste CH 1 und verwenden Sie die Optionen
Vertikales SKALIEREN und POSITION, um den Wert für das
horizontale Skalieren und die Position des XY-Signals festzule-
gen.
H Drücken Sie auf die Taste CH 3 und verwenden Sie die Optionen
Vertikales SKALIEREN und POSITION, um den Wert für das
vertikale Skalieren und die Position des XY-Signals festzulegen.
Benutzerhandbuch Serie TDS3000
Aktivieren Sie das Nachleuchten, um das
Die Kanaltasten, Signale, Symbole und Anzeigen
Das XY-Signal wird getriggert, so daß Sie
Wenn Sie Kanal 1 in der
Anzeige
3–19
