Prüfen der Flankentrigger-Empfindlichkeit des Kanals
In diesem Test wird die Flankentrigger-Empfindlichkeit der
einzelnen Kanäle geprüft.

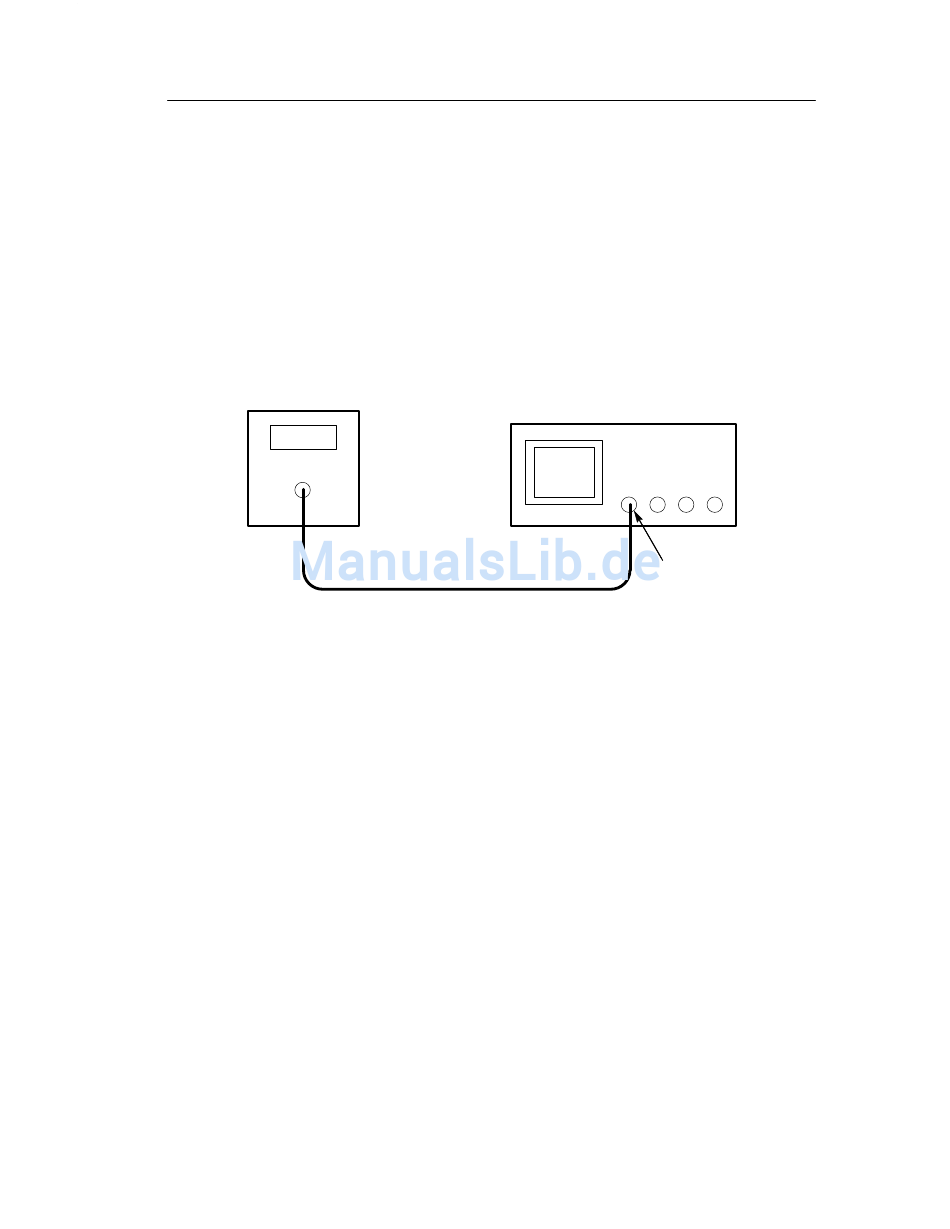

1. Schließen Sie den Ausgang des Sinussignal-Generators, wie
unten abgebildet, an Kanal 1 des Oszilloskops an.
Sinussignal-
Generator
2. Drücken Sie auf die Menütaste SPEICHERN/ABRUFEN.
3. Drücken Sie auf Werkseit. Einstell. abrufen und anschließend
auf OK Werkseitige Init. bestätig.
4. Drücken Sie auf die Taste MENU im Menü Erfassung.
5. Drücken Sie auf die Anzeigetaste Modus und anschließend auf
Mittelwert.
6. Stellen Sie mit dem Mehrzweckknopf die Mittelwerte auf 16.
7. Drücken Sie auf die Taste MENU im Menü Trigger.
8. Drücken Sie auf die Anzeigetaste Quelle und anschließend auf
Vert.
9. Setzen Sie den Wert für horizontales SKALIEREN auf 10 ns/div.
10. Springen Sie zu Schritt 13.
