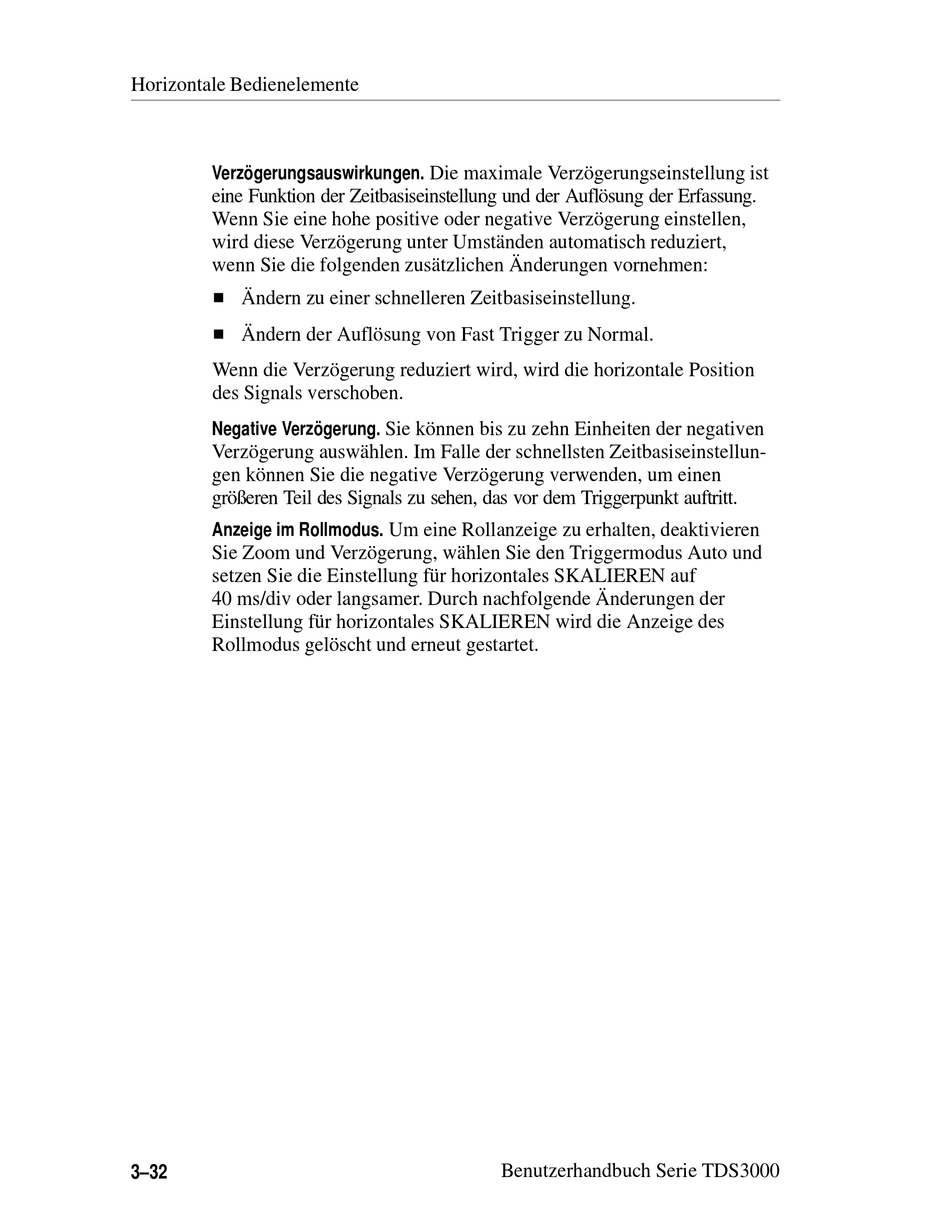

Tektronix TDS3000 Benutzerhandbuch Seite 112

Horizontale Bedienelemente
Verzögerungsauswirkungen.
eine Funktion der Zeitbasiseinstellung und der Auflösung der Erfassung.
Wenn Sie eine hohe positive oder negative Verzögerung einstellen,
wird diese Verzögerung unter Umständen automatisch reduziert,
wenn Sie die folgenden zusätzlichen Änderungen vornehmen:
H Ändern zu einer schnelleren Zeitbasiseinstellung.
H Ändern der Auflösung von Fast Trigger zu Normal.
Wenn die Verzögerung reduziert wird, wird die horizontale Position
des Signals verschoben.
Negative Verzögerung.
Verzögerung auswählen. Im Falle der schnellsten Zeitbasiseinstellun-
gen können Sie die negative Verzögerung verwenden, um einen
größeren Teil des Signals zu sehen, das vor dem Triggerpunkt auftritt.
Anzeige im Rollmodus.
Sie Zoom und Verzögerung, wählen Sie den Triggermodus Auto und
setzen Sie die Einstellung für horizontales SKALIEREN auf
40 ms/div oder langsamer. Durch nachfolgende Änderungen der
Einstellung für horizontales SKALIEREN wird die Anzeige des
Rollmodus gelöscht und erneut gestartet.
3–32
Die maximale Verzögerungseinstellung ist
Sie können bis zu zehn Einheiten der negativen
Um eine Rollanzeige zu erhalten, deaktivieren
Benutzerhandbuch Serie TDS3000
