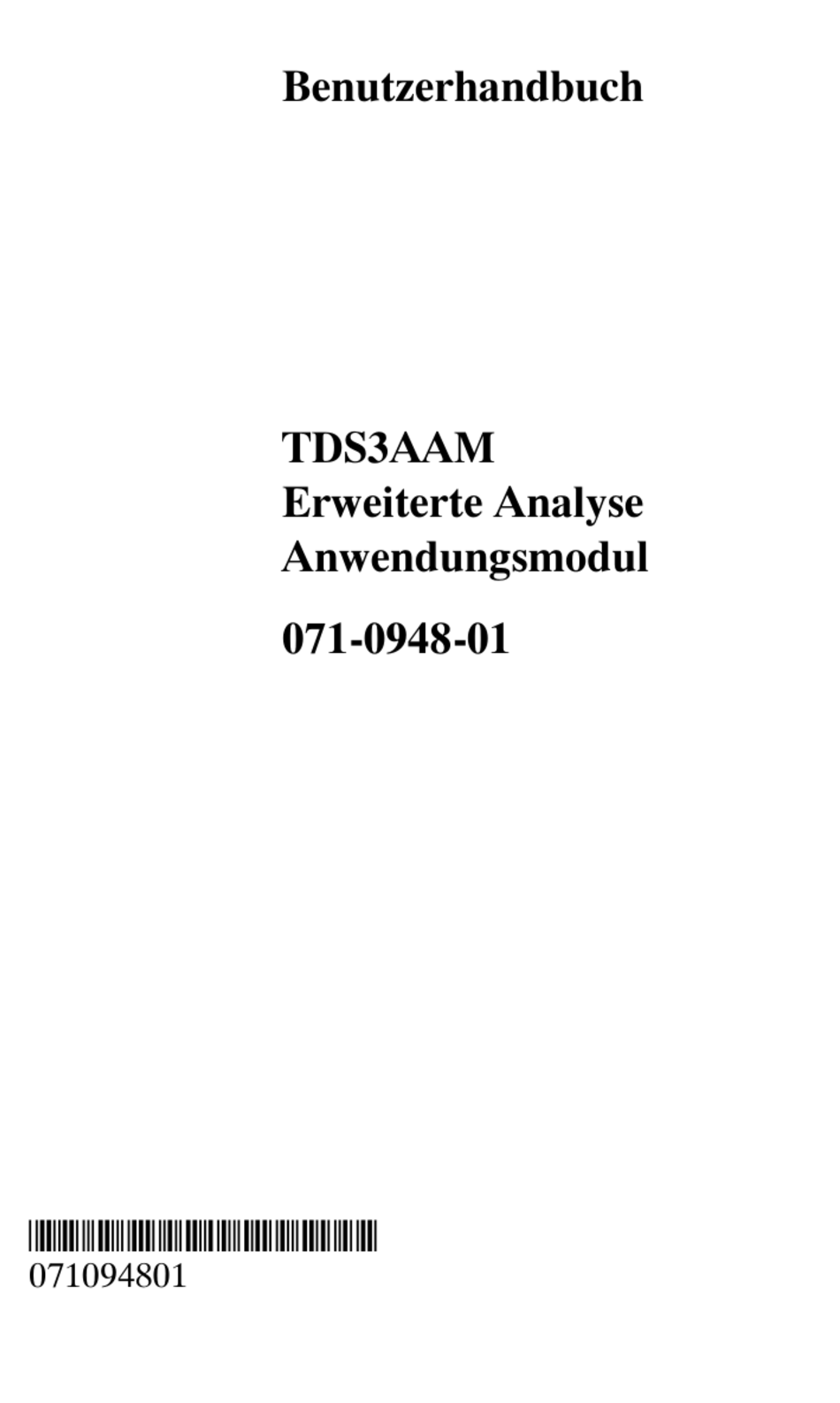

- Seite 1 Benutzerhandbuch TDS3AAM Erweiterte Analyse Anwendungsmodul 071-0948-01 *P071094801* 071094801...
- Seite 2 Veröffentlichungen ersetzen die aller vorhergehenden. Die Spezifikationen und Preise können ohne Vorankündigung geändert werden. TEKTRONIX, TEK, TEKPROBE und TekSecure sind eingetragene Marken von Tektronix Inc. DPX, WaveAlert, OpenChoice und e*Scope sind Marken von Tektronix, Inc. Tektronix, Inc. 14200 SW Karl Braun Drive P.O. Box 500...
-
Seite 3: Inhaltsverzeichnis
......Überblick über das TDS3AAM .... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Verwenden Sie dieses Produkt nur gemäß Spezifikation, um jede mögliche Gefährdung auszuschließen. Während der Verwendung dieses Produkts kann es erforderlich werden, auf andere Teile des Systems zuzugreifen. Beachten Sie die Allgemeinen Sicherheitsangaben in anderen Systemhandbüchern bezüglich Warn- und Vorsichtshinweisen zum Betrieb des Systems. Verhinderung von Schäden durch elektrostatische Entladungen VORSICHT. -
Seite 5: Aufbewahrung Des Handbuchs
Empfindliche Kom- Komponenten vorsichtig behandeln. ponenten nicht hin- und herschieben. Blanke Anschlüsse von Steckverbindern nicht berühren. Empfindliche Komponenten möglichst wenig anfassen. Vorsichtig transportieren und lagern. Empfindliche Kom- ponenten nur in Beuteln oder Behältern transportieren und lagern, die gegen statische Aufladung geschützt sind. -
Seite 7: Überblick Über Das Tds3Aam
Dieser Abschnitt gibt einen Überblick über den Funktionsumfang des Anwendungsmoduls TDS3AAM für erweiterte Analysen und beschreibt, wie Sie auf die erweiterten Analysefunktionen zugreifen können. Das Anwendungsmodul TDS3AAM unterstützt die folgenden Analyseaufgaben: H DPO-Math. H Arbiträre Math-Ausdrücke. Ermöglicht Ihnen, Signale mit mathematischen Operationen auf aktiven und Referenzsignalen, Signalmessungen, max. -
Seite 8: Installieren Des Tds3Aam-Anwendungsmoduls
TDS3000B and TS3000C Series Application Module Installation. Zugreifen auf die Menüs der erweiterten Analyse Das Modul TDS3AAM für erweiterte Analysen stellt neue Funktionen zur Verfügung: Im Menü Messung die Funktionen Fläche, Zyklusfläche und statistische Messung, im Menü Math die Funktionen DPO-Math und Fortgeschrittene Math und im Menü... - Seite 9 Zugreifen auf die TDS3AAM-Funktionen (Forts.) Taste des Taste des Bedien- unteren Taste des seitlichen felds Menüs Menüs drücken Funktion drücken drücken DPO-Math. MATH DPO-Math Für die Auswahl von Signalquelle und Operator. Siehe Seite 12. Math.Signal- MATH Fortge- Um einen Math- ausdrücke...
-
Seite 10: Meßfunktionen
Meßfunktionen Das Anwendungsmodul TDS3AAM bietet in der seitlichen Menüliste Messung wählen nun die Messungen Fläche und Zyklusfläche. Das untere Menü Messung enthält nun eine Taste Statistik. Sie können auf die Menüeinträge der Messungen zugreifen, indem Sie am Bedienfeld die Taste MESSUNG drücken. - Seite 11 Flächen und Zyklusflächenmessungen (Forts.) Unten Seite Beschreibung Deaktiviert die Anzeige von Statistik statistischen Informationen bei aktiven Messungen. Min/Max Zeigt die minimale und maximale Meßwertanzeige für die einzelnen aktiven Messungen an. Mittel/ Zeigt die Meßwertanzeigen der Standard- mittleren und Standardabweichung abweichung für jede einzelne aktive Messung n ist die Anzahl der Meßwerte für die Berechnung der Werte der...
-
Seite 12: Zyklfläche
Um optimale Ergebnisse zu Signalamplitudenbegrenzung. erzielen, achten Sie darauf, daß die Eingangssignale die oberen und unteren Raster des Displays nicht überschreiten (auch Signalamplitudenbegrenzung genannt). Bei Verwendung beschnittener Signale mit Messung oder mathematischen Funktionen können ansonsten falsche Werte nicht ausgeschlossen werden. Fläche. - Seite 13 Min/Max zeigt eine minimale und maximale Min/Max. Meßwertanzeige direkt unterhalb einer aktiven Messung an. Das folgende Beispiel veranschaulicht eine minimale/maximale Meßwertanzeige. Ch1 Freq 15.98 MHz Min: 15.81MHz Max: 16.17MHz Die Mittel/Standard- Mittel/Standardabweichung. abweichung zeigt eine Meßwertanzeige der mittleren ( ) und Standardabweichung (σ) direkt unter einer aktiven Messung an.
-
Seite 14: Dpo-Math-Funktionen
DPO-Math-Funktionen Das Anwendungsmodul TDS3AAM ermöglicht nun Zweifachsignalberechnungen für DPO-Signale. Das resultierende DPO-Math-Signal enthält Intensitäts oder Grauskalainformationen, die wie ein analoges Oszilloskop die Signalintensität dort erhöhen, wo die Signalverfolgung am häufigsten anzutreffen ist. Dadurch erhalten Sie zusätzliche Informationen über das Signalverhalten. Für den Zugriff auf das Menü... - Seite 15 Änderungen des Erfassungsmodus Erfassungsmodi. haben Auswirkungen auf alle Eingangskanalquellen mit Ausnahme von DPO-Math und ändern daher alle berechneten Signale, die sie verwenden. Beispiel: Wenn der Erfassungsmodus auf Hüllkurve gesetzt ist, empfängt ein berechnetes Ch1 + Ch2-Signal eingehüllte Kanal-1- und Kanal-2-Daten. Daraus resultiert ein eingehülltes berechnetes Signal.
-
Seite 16: Fortgeschrittene Mathfunktionen
Fortgeschrittene MathFunktionen Das Anwendungsmodul TDS3AAM ermöglicht Ihnen, selbst einen berechneten Signalausdruck zu erstellen, der aktive und Referenzsignale, Messungen und/oder numerische Konstanten beinhalten kann. Für den Zugriff auf das Menü Fortgeschrittene Math drücken Sie am Bedienfeld die Taste MATH und danach die untere Taste Fortgeschrittene Math. - Seite 17 Menü Fortgeschrittene Math (Forts.) Unten Seite Beschreibung Fortge- Ausdruck Zeigt den aktuellen fortge- schrittene anzeigen schrittenen Math-Ausdruck auf Math (Forts.) dem Raster an. Im Bildschirm Bildschirm Math-Ausdruck bearbeiten. Ausdruck bearbeiten können Sie arbiträre Math- Ausdrücke bearbeiten. Eine Beschreibung der Bedien- elemente von Ausdruck bearbeiten finden Sie auf Seite 16.
-
Seite 18: Der Bildschirm
Bildschirm Ausdruck bearbeiten Menüoption Beschreibung Ausdruck- Position in einem Ausdruckfeld, an der das Cursor nächste Ausdruckelement eingegeben wird. Feld Ausdruck Bereich, in dem die eingegebenen Ausdruckelemente angezeigt werden. Maximal 127 Zeichen sind möglich. Liste Ausdruck Liste der verfügbaren Elemente. Verwenden Sie den Mehrzweckknopf, um ein Element auszuwählen. - Seite 19 Bedienelemente von Ausdruck bearbeiten (Forts.) Bedien- element Beschreibung Rücktaste Löscht das letzte eingegebene Element aus dem Ausdruckfeld. Taste Entfernt (löscht) das gesamte Ausdruckfeld. Entfernen Taste OK Schließt den Bildschirm Ausdruck bearbeiten Annehmen und zeigt das berechnete Math-Signal an. Taste Schließt den Bildschirm Ausdruck bearbeiten MENU OFF und kehrt zum vorherigen Menü...
- Seite 20 Liste Ausdruck (Forts.) Menüoption Beschreibung Periode( Führt die ausgewählte Meßoperation mit dem darauffolgenden (aktiven oder Referenz)-Sig- ZyklFläche( nal durch. Alle Operationen müssen mit einer runden Klammer abgeschlossen werden. Var1, Var2 Fügt die benutzerdefinierte Variable zum Ausdruck hinzu. +, - - , , Führt eine Addition, Subtraktion, Multiplikation oder Division mit dem darauffolgenden Ausdruck durch.
- Seite 21 Der Bild- Bedienelemente von Math.-Einh. bearbeiten. schirm Math.-Einh. bearbeiten bietet Bedienelemente und Menüpunkte für die Erstellung eigener Einheiten für Math-Ausdrücke. Wenn das Oszilloskop die horizontalen oder vertikalen Einheiten für eine Messung nicht ermitteln kann, zeigt es das Zeichen für undefinierte Einheiten (?) an. Die Funktion für benutzerdefinierte Einheiten ersetzt das horizontale oder vertikale Zeichen für undefinierte Einheiten nur bei berechneten Signalen.
- Seite 22 Bedienelemente von Math.-Einh. bearbeiten (Forts.) Bedien- element Description Rücktaste Löscht das Zeichen links neben der Cursorposition. Taste Löschen Löscht das Zeichen an der Cursorposition im Einheitbeschriftung-Feld. Taste Entfernt (löscht) alle Zeichen im aktuellen Entfernen Einheit-Feld (horizontal oder vertikal). Taste Schließt den Bildschirm Math.-Einh. bearbeiten MENU OFF und kehrt zum vorherigen Menü...
-
Seite 23: Xy-Cursor
XY-Cursor Das Anwendungsmodul TDS3AAM bietet nun XY- und XYZ-Cursor für Signalmessungen. Die Cursor- funktionen sind Bestandteil des Menüs Cursor. Sie müssen ein XY-Signal anzeigen (ANZEIGE > XY-Anzeige > Getriggert XY (oder Gatter XYZ)), um auf die Einträge des Menüs XY-Cursor zuzugreifen. - Seite 24 Menü XY-Cursor Unten Seite Beschreibung Funktion Funktion Schaltet die XY-Cursor aus. Schaltet Signal oder Raster- Signal cursormodi ein. Wählen Sie den zu bewegenden Cursor (d.h. den aktiven Cursor) mit Hilfe der Taste aktiven Cursor) mit Hilfe der Taste AUSWAHL am Bedienfeld aus. Raster Verwenden Sie den Mehrzweck- knopf, um den aktiven Cursor zu...
- Seite 25 Der XY-Signalursprung ist der 0-Volt- 0, 0 Ursprung. Punkt eines Quellsignals. Durch Positionieren der 0-Volt-Punkte des Quellsignals auf dem vertikalen Mittenraster wird der Ursprung in der Mitte des Bildschirms angezeigt. Alle Ist-Messungen (@) beziehen sich auf den 0, 0 Ursprung des XY-Signals und zeigen den Wert des aktiven Cursors an.
- Seite 26 Für den Zugriff auf die Ausschalten des XY-Cursors. XY-Cursor drücken Sie zunächst die Taste CURSOR am Bedienfeld. Drücken Sie dann die seitliche Menütaste Cursor-Funktion Aus. Referenz- und Delta-Cursor. Sowohl im Signal als auch im Rastermodus werden zwei XY-Cursor verwendet: ein Referenz-Cursor ( ), und ein Delta-Cursor ( ).
-
Seite 27: Rectangular-Meßwertanzeigen Bieten Die Folgenden Informationen
Rectangular-Meßwertanzeigen. Rectangular-Meßwertanzeigen bieten die folgenden Informationen: Die X- und Y-Differenz zwischen Referenz- und Delta-Cursor. Ein negativer X-Wert bedeutet, daß sich der Delta-Cursor links vom Referenz-Cursor auf der X-Achse befindet. Ein negativer Y-Wert bedeutet, daß sich der Delta-Cursor unter dem Referenz-Cursor auf der Y-Achse befindet. @X, @Y Die X- und Y-Istwerte des aktiven (ausgewählten Cursors). - Seite 28 Die Polar-Meßwertanzeige bietet Polar-Meßwertanzeigen. die folgenden Informationen: Radius und Winkel zwischen Referenz- und , θ Delta-Cursor. θ Radius und Winkel zwischen XY-Signalursprung und @r, @ dem aktiven (ausgewählten) Cursor. Die Zeit zwischen Referenz- und Delta-Cursor. Ein (Signal- negativer Wert bedeutet, daß der Delta-Cursor vor modus) dem Referenz-Cursor im Signaldatensatz auftritt.
- Seite 29 Die folgende Abbildung veranschaulicht anhand eines Beispiels, wie das Oszilloskop den Differenzvektor aus den Radius- und Winkelwerten der beiden Cursor berechnet. = 3.17V θ = 45.0° = 3.47V θ (0,0) = - - 111° = 1.41V θ ° = - - 45.0 Die folgende Abbildung zeigt, wie das Oszilloskop die Polarwinkelwerte ermittelt.
-
Seite 30: Produkt-Meßwertanzeigen Bieten Die Folgenden Informationen
Produkt-Meßwertanzeigen Produkt-Meßwertanzeigen. bieten die folgenden Informationen: Das Produkt der Multiplikation der X-Komponente des Differenzvektors mit der Y-Komponente des Differenzvektors. Das Produkt der Multiplikation des X-Werts des aktiven Cursors mit dem Y-Wert des aktiven Cursors. Die Zeit zwischen Referenz- und Delta-Cursor. Ein (Signal- negativer Wert bedeutet, daß... -
Seite 31: Das Folgende Beispiel Veranschaulicht Verhältnis-Meßwertanzeigen Im Signalmodus
Verhältnis-Anzeigen bieten Verhältnis-Meßwertanzeigen. die folgenden Informationen: Das Verhältnis der Y-Komponente des Differenzvek- ÷ tors dividiert durch die X-Komponente des Differenzvektors. ÷ Das Verhältnis des Y-Werts des aktiven Cursors dividiert durch den X-Wert des aktiven Cursors. Die Zeit zwischen Referenz- und Delta-Cursor. Ein (Signal- negativer Wert bedeutet, daß...
