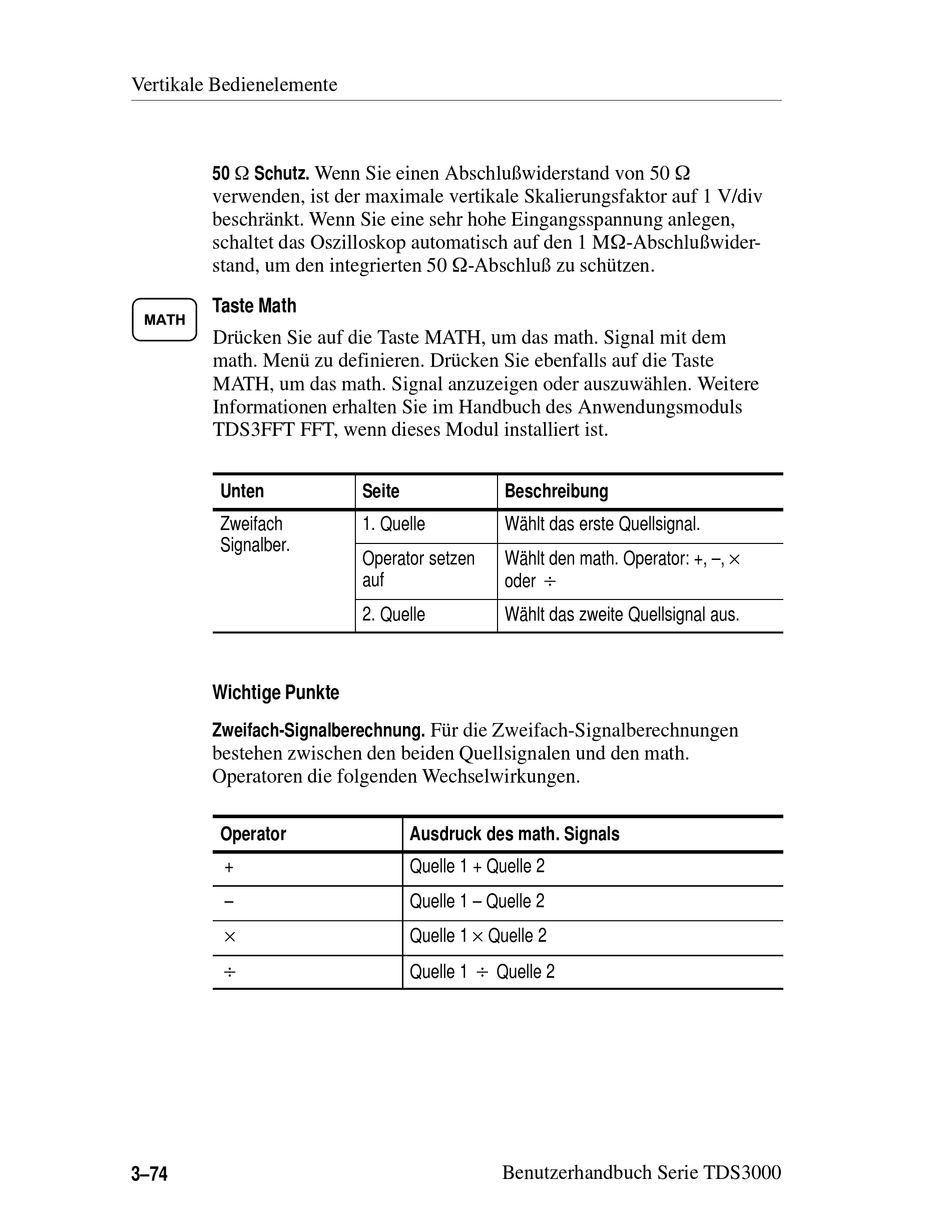

Tektronix TDS3000 Benutzerhandbuch Seite 154

Vertikale Bedienelemente
50 W Schutz.
verwenden, ist der maximale vertikale Skalierungsfaktor auf 1 V/div
beschränkt. Wenn Sie eine sehr hohe Eingangsspannung anlegen,
schaltet das Oszilloskop automatisch auf den 1 MW Abschlußwider-
stand, um den integrierten 50 W Abschluß zu schützen.
Taste Math
Drücken Sie auf die Taste MATH, um das math. Signal mit dem
math. Menü zu definieren. Drücken Sie ebenfalls auf die Taste
MATH, um das math. Signal anzuzeigen oder auszuwählen. Weitere
Informationen erhalten Sie im Handbuch des Anwendungsmoduls
TDS3FFT FFT, wenn dieses Modul installiert ist.
Unten
Zweifach
Signalber.
Wichtige Punkte
Zweifach-Signalberechnung.
bestehen zwischen den beiden Quellsignalen und den math.
Operatoren die folgenden Wechselwirkungen.
Operator
+
–
×
B
3–74
Wenn Sie einen Abschlußwiderstand von 50 W
Seite
1. Quelle
Operator setzen
auf
2. Quelle
Für die Zweifach-Signalberechnungen
Ausdruck des math. Signals
Quelle 1 + Quelle 2
Quelle 1 – Quelle 2
Quelle 1 × Quelle 2
Quelle 1 B Quelle 2
Beschreibung
Wählt das erste Quellsignal.
Wählt den math. Operator: +, –, ×
oder B
Wählt das zweite Quellsignal aus.
Benutzerhandbuch Serie TDS3000
