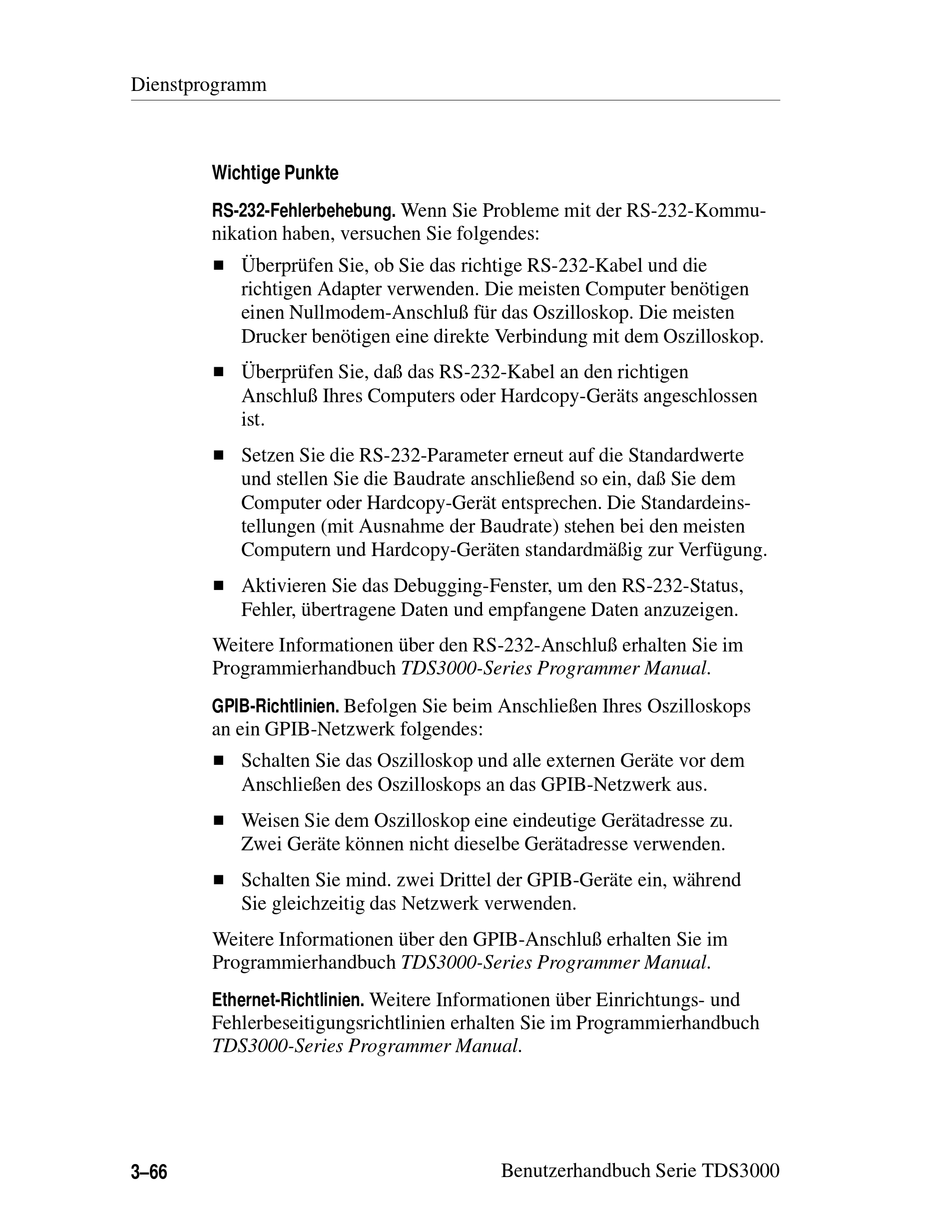

Tektronix TDS3000 Benutzerhandbuch Seite 146

Dienstprogramm
Wichtige Punkte
RS-232-Fehlerbehebung.
nikation haben, versuchen Sie folgendes:
H Überprüfen Sie, ob Sie das richtige RS-232-Kabel und die
richtigen Adapter verwenden. Die meisten Computer benötigen
einen Nullmodem-Anschluß für das Oszilloskop. Die meisten
Drucker benötigen eine direkte Verbindung mit dem Oszilloskop.
H Überprüfen Sie, daß das RS-232-Kabel an den richtigen
Anschluß Ihres Computers oder Hardcopy-Geräts angeschlossen
ist.
H Setzen Sie die RS-232-Parameter erneut auf die Standardwerte
und stellen Sie die Baudrate anschließend so ein, daß Sie dem
Computer oder Hardcopy-Gerät entsprechen. Die Standardeins-
tellungen (mit Ausnahme der Baudrate) stehen bei den meisten
Computern und Hardcopy-Geräten standardmäßig zur Verfügung.
H Aktivieren Sie das Debugging-Fenster, um den RS-232-Status,
Fehler, übertragene Daten und empfangene Daten anzuzeigen.
Weitere Informationen über den RS-232-Anschluß erhalten Sie im
Programmierhandbuch TDS3000-Series Programmer Manual.
GPIB-Richtlinien.
an ein GPIB-Netzwerk folgendes:
H Schalten Sie das Oszilloskop und alle externen Geräte vor dem
Anschließen des Oszilloskops an das GPIB-Netzwerk aus.
H Weisen Sie dem Oszilloskop eine eindeutige Gerätadresse zu.
Zwei Geräte können nicht dieselbe Gerätadresse verwenden.
H Schalten Sie mind. zwei Drittel der GPIB-Geräte ein, während
Sie gleichzeitig das Netzwerk verwenden.
Weitere Informationen über den GPIB-Anschluß erhalten Sie im
Programmierhandbuch TDS3000-Series Programmer Manual.
Ethernet-Richtlinien.
Fehlerbeseitigungsrichtlinien erhalten Sie im Programmierhandbuch
TDS3000-Series Programmer Manual.
3–66
Wenn Sie Probleme mit der RS-232-Kommu-
Befolgen Sie beim Anschließen Ihres Oszilloskops
Weitere Informationen über Einrichtungs- und
Benutzerhandbuch Serie TDS3000
