Sicherer Betrieb mit Batteriestrom

WARNUNG. Zur Vermeidung eines Stromschlags muß bei Batteriebe-
trieb des Geräts die Erdungsklemme an der Rückplatte stets mit Erde
verbunden sein.
Zur Gewährleistung einer höchstmöglichen Betriebssicherheit sollte das
Oszilloskop-Chassis immer mit Erde verbunden sein. Ohne eine Ver-
bindung zwischen Chassis und Erde können Sie durch freiliegende
Metallteile des Chassis beim Anschließen einer gefährlichen Spannung
an das Oszilloskop (> 30 V

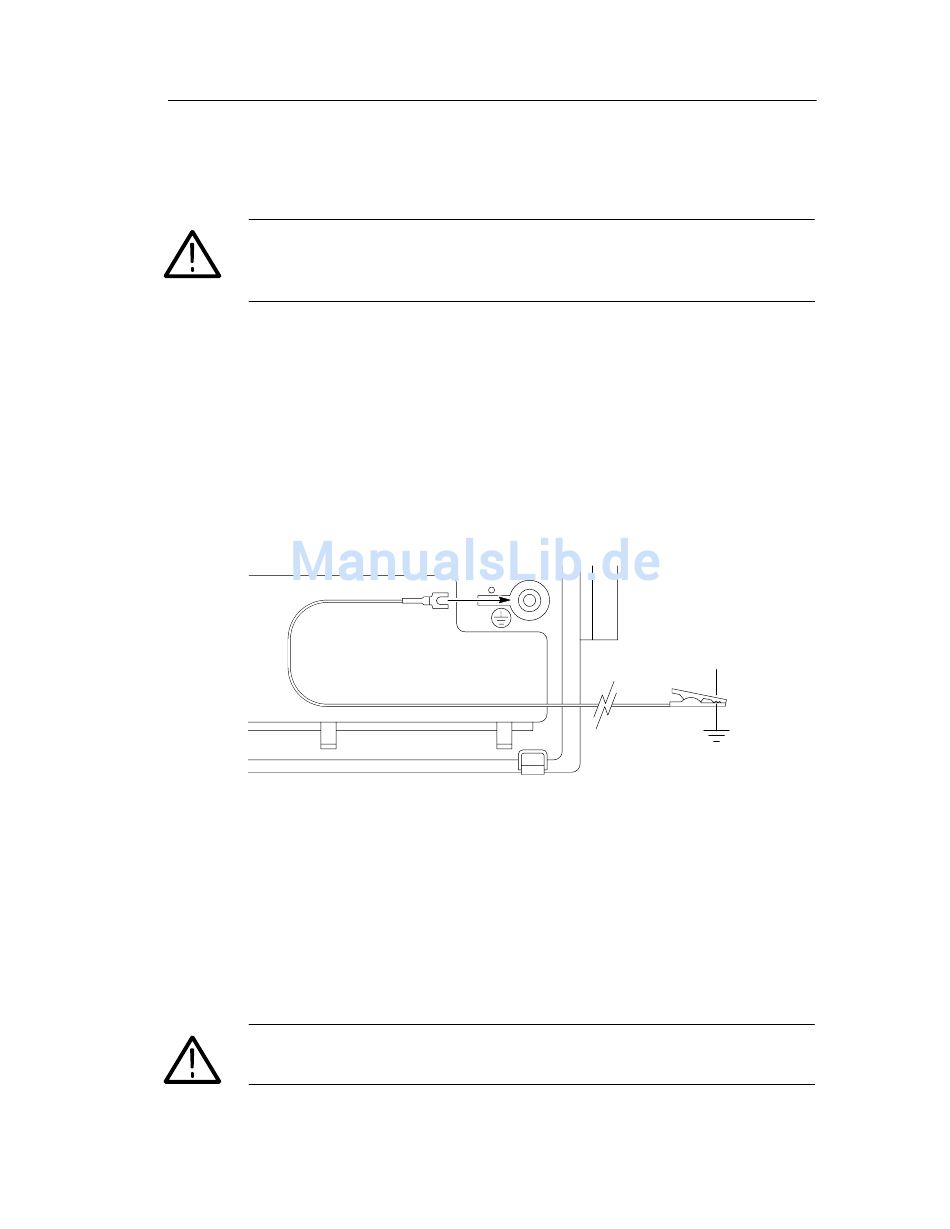

Zur Vorkehrung und als Schutzmaßnahme muß zwischen der Erdungs-
klemme an der Rückplatte und Erde das von Tektronix gelieferte
Erdungskabel angeschlossen werden. Bei Verwendung eines anderen
Erdungskabels muß dessen Stärke mindestens 18 Gauge betragen.
Ohne Erdungskabel sind Sie beim Anschließen einer gefährlichen Span-
nung ohne Schutz vor einem Stromschlag. Unter Beachtung folgender
Vorsichtsmaßnahmen können Sie das Oszilloskop jedoch auch in dieser
Situation verwenden. Weder an die Tastkopfspitze noch an die gemein-
same Leitung ein Signal von mehr als 30 V
allen gemeinsamen Leitungen muß die gleiche Spannung anliegen.
Das Netzkabel vom Oszilloskop abnehmen. Keine geerdeten Geräte
wie Drucker oder Computer an das Oszilloskop anschließen.
WARNUNG. Gefährliche Spannungen können an unerwarteten Stellen
auftreten, aufgrund beschädigter Leitungen in dem zu testenden Gerät.
Benutzerhandbuch Serie TDS3000
, > 42 V
) einen Stromschlag erhalten.
eff pk
(42 V
eff
Erste Schritte
) anschließen. An
pk
1–11
