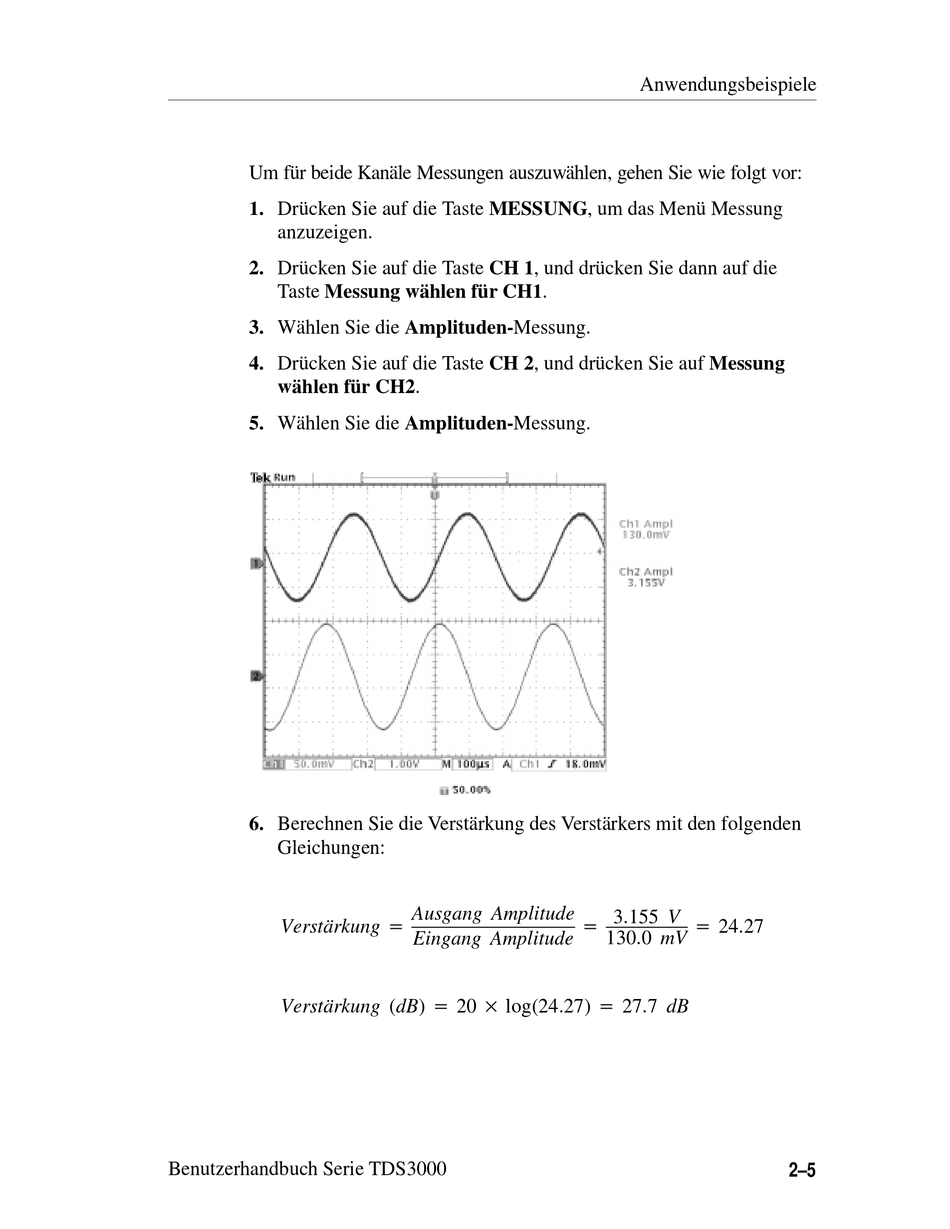

Um für beide Kanäle Messungen auszuwählen, gehen Sie wie folgt vor:
1. Drücken Sie auf die Taste MESSUNG, um das Menü Messung
anzuzeigen.
2. Drücken Sie auf die Taste CH 1, und drücken Sie dann auf die
Taste Messung wählen für CH1.
3. Wählen Sie die Amplituden-Messung.
4. Drücken Sie auf die Taste CH 2, und drücken Sie auf Messung
wählen für CH2.
5. Wählen Sie die Amplituden-Messung.
6. Berechnen Sie die Verstärkung des Verstärkers mit den folgenden
Gleichungen:
Verstärkung +
Verstärkung (dB) + 20
Benutzerhandbuch Serie TDS3000
Ausgang Amplitude
+ 3.155 V
Eingang Amplitude
log(24.27) + 27.7 dB
Anwendungsbeispiele
+ 24.27
130.0 mV
2–5
