Tektronix TDS3000 Benutzerhandbuch Seite 67

4. Drücken Sie auf Trigger auf.
5. Wählen Sie Ungerade.
6. Stellen Sie die Optionen für das horizontale SKALIEREN so
ein, daß Sie ein vollständiges Halbbild in der Anzeige sehen.
7. Drücken Sie im Menü Erfassung auf die Taste MENU.
8. Drücken Sie auf Auflösung.
9. Wählen Sie die Auflösung Normal.

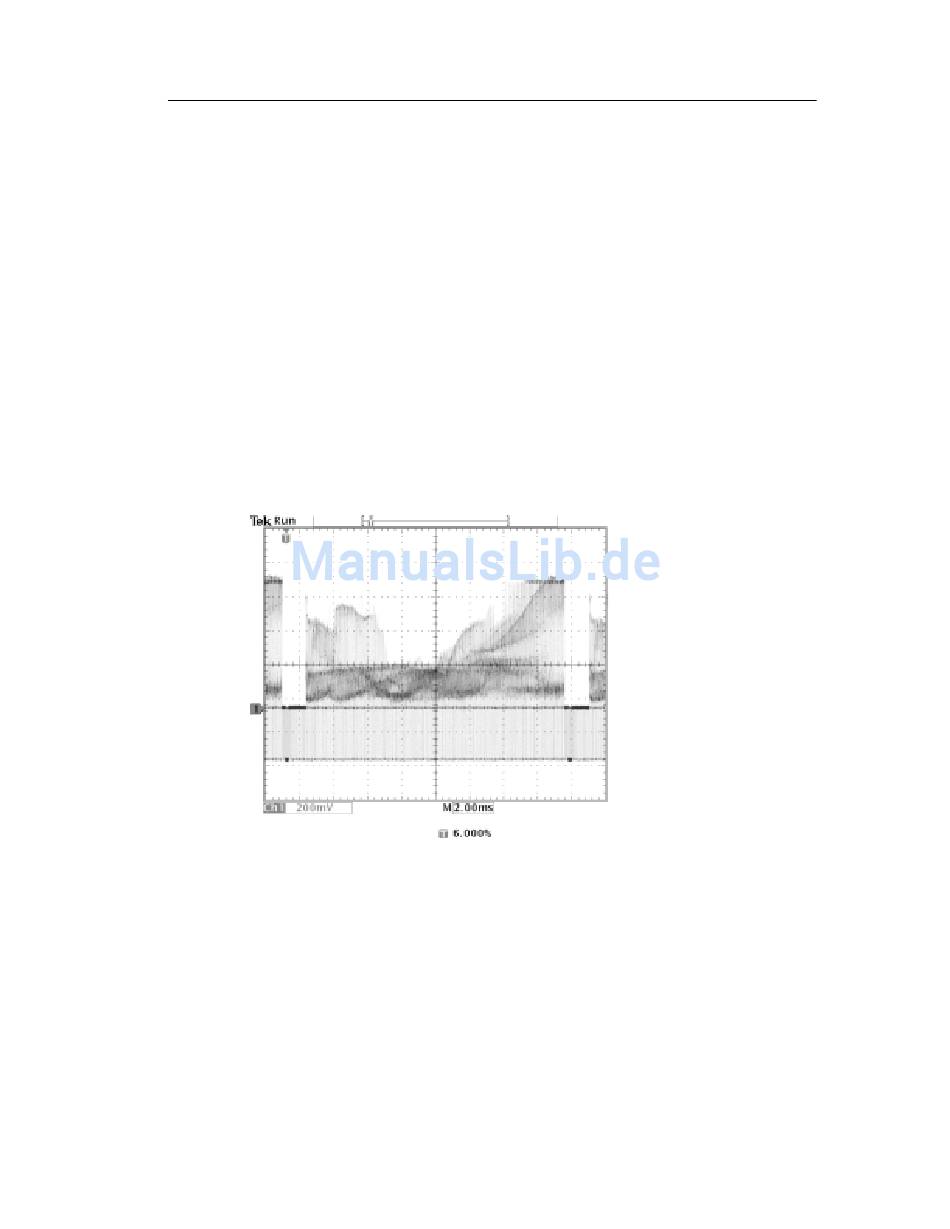

Normale Auflösung ist die beste Auswahl, wenn Sie ein Video-Halb-
bildsignal erfassen möchten, da das Signal sehr viele horizontale
Details enthält.
Wenn es sich um ein nichtverschachteltes Signal handelt, können Sie
auch Alle Halbbilder triggern.
Benutzerhandbuch Serie TDS3000
Anwendungsbeispiele
2–17
