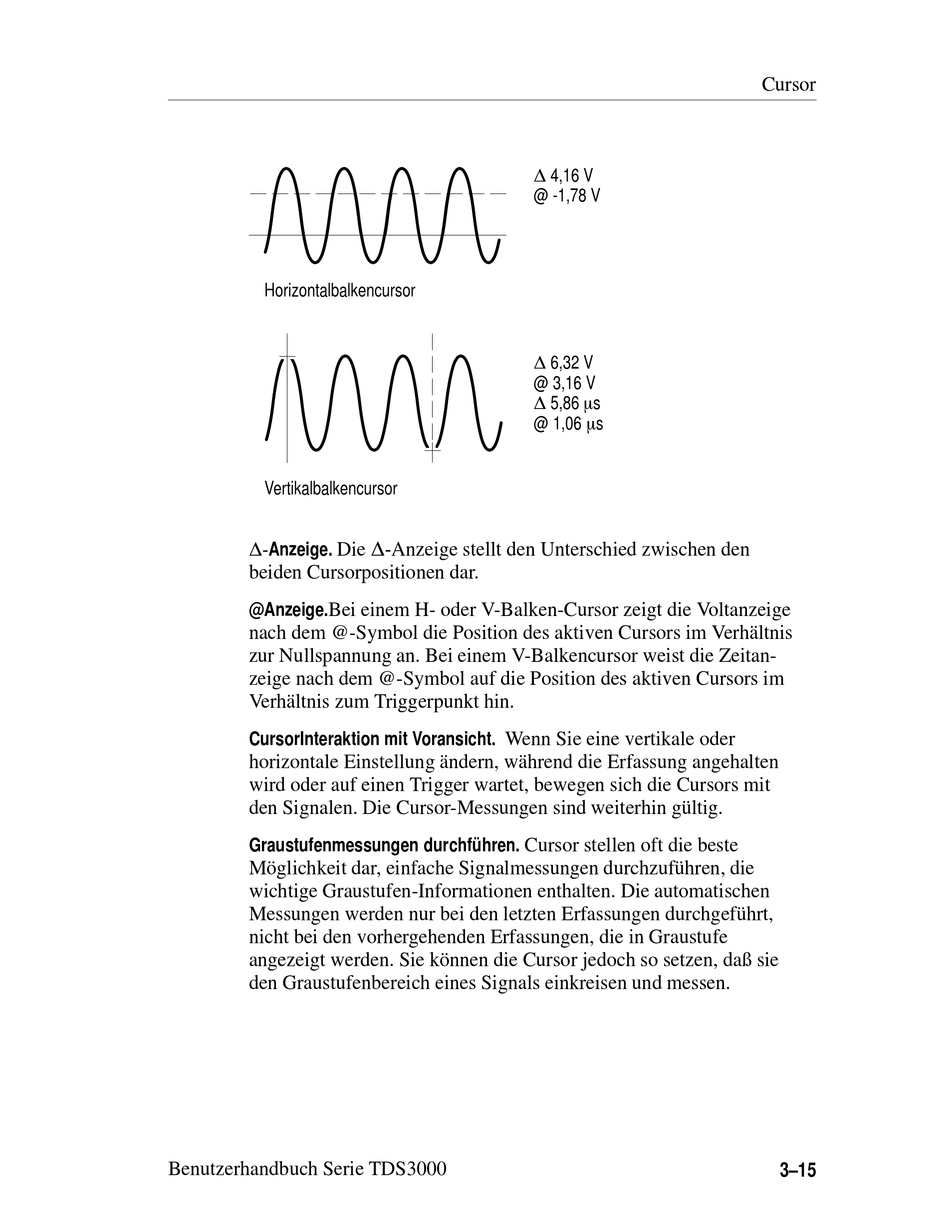

Tektronix TDS3000 Benutzerhandbuch Seite 95

Horizontalbalkencursor
Vertikalbalkencursor
Die D Anzeige stellt den Unterschied zwischen den
D Anzeige.
beiden Cursorpositionen dar.
@Anzeige. Bei einem H- oder V-Balken-Cursor zeigt die Voltanzeige
nach dem @-Symbol die Position des aktiven Cursors im Verhältnis
zur Nullspannung an. Bei einem V-Balkencursor weist die Zeitan-
zeige nach dem @-Symbol auf die Position des aktiven Cursors im
Verhältnis zum Triggerpunkt hin.
CursorInteraktion mit Voransicht.
horizontale Einstellung ändern, während die Erfassung angehalten
wird oder auf einen Trigger wartet, bewegen sich die Cursors mit
den Signalen. Die Cursor-Messungen sind weiterhin gültig.
Graustufenmessungen durchführen.
Möglichkeit dar, einfache Signalmessungen durchzuführen, die
wichtige Graustufen-Informationen enthalten. Die automatischen
Messungen werden nur bei den letzten Erfassungen durchgeführt,
nicht bei den vorhergehenden Erfassungen, die in Graustufe
angezeigt werden. Sie können die Cursor jedoch so setzen, daß sie
den Graustufenbereich eines Signals einkreisen und messen.
Benutzerhandbuch Serie TDS3000
D 4,16 V
@ -1,78 V
D 6,32 V
@ 3,16 V
D 5,86 ms
@ 1,06 ms
Wenn Sie eine vertikale oder
Cursor stellen oft die beste
Cursor
3–15
