Das Signal vom Rauschen trennen

Jetzt möchten Sie die Signalform analysieren und das Rauschen
ignorieren. Um unkorreliertes Rauschen in der Oszilloskopanzeige
zu reduzieren, gehen Sie wie folgt vor:
1. Drücken Sie im Menü Erfassung auf die Taste MENU.
2. Wählen Sie den Erfassungsmodus Mittelwert.
Durch die Mittelwertbestimmung wird das unkorrelierte Rauschen

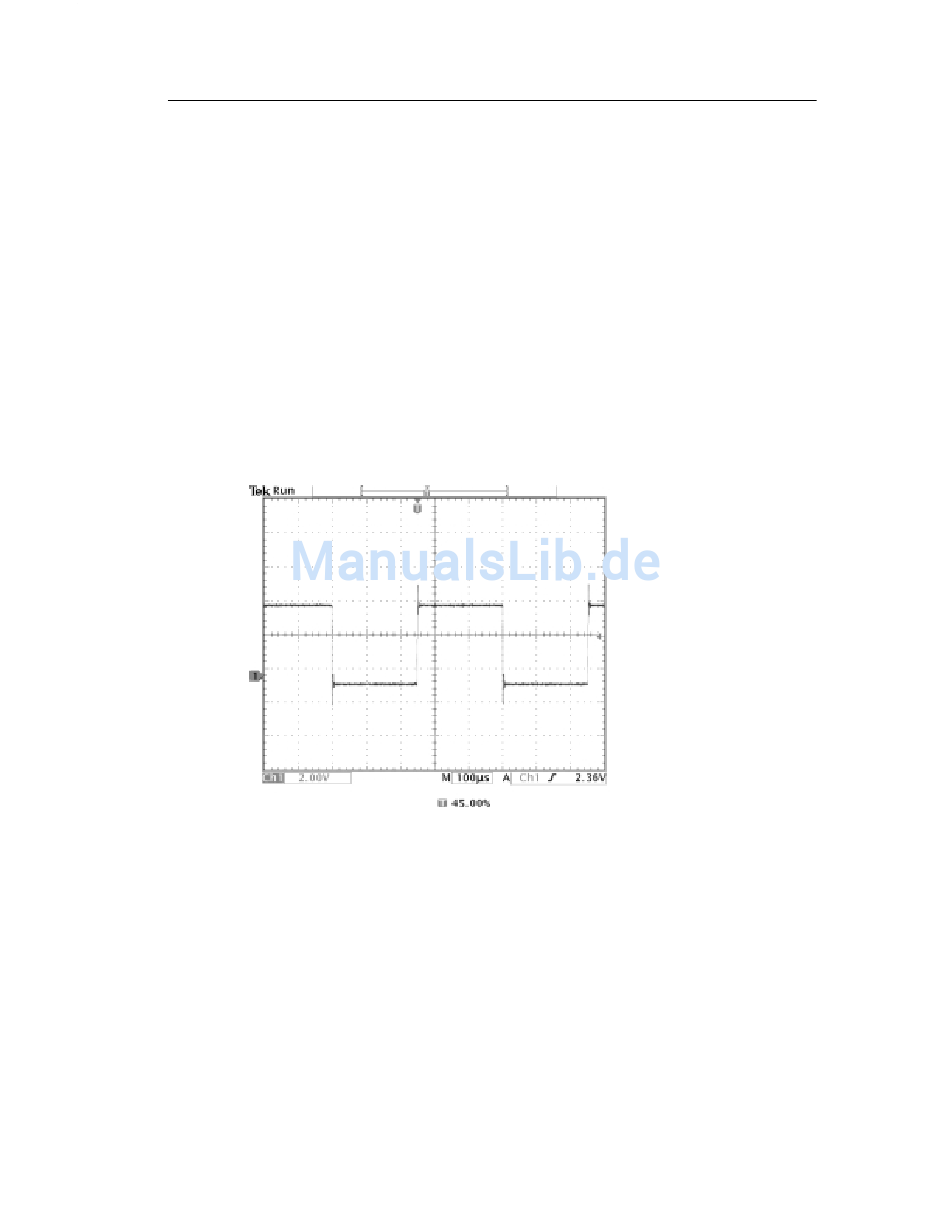

reduziert. So ist es leichter, Details in einem Signal anzuzeigen. Im
Beispiel unten wird an den ansteigenden und abfallenden Flanken
des Signals ein Ring angezeigt, wenn das Rauschen entfernt wird.
Benutzerhandbuch Serie TDS3000
Anwendungsbeispiele
2–11
