Anwendungsbeispiele
Jetzt möchten Sie die Breite der einzelnen angezeigten Impulse
messen. Zur Auswahl eines bestimmten Impulses, den Sie messen
möchten, können Sie die Gating-Methode verwenden. Um
beispielsweise den zweiten Impuls zu messen, gehen Sie wie folgt vor:
1. Drücken Sie auf die Taste MESSUNG.
2. Drücken Sie auf die Taste CH 1 und anschließend auf Messung
wählen für CH1.
3. Wählen Sie die Messung Positive Impulsbreite.
4. Drücken Sie auf die Taste Gating.
5. Wählen Sie Zwischen V-Balkencursor, um die Gating-Meßme-
thode mit Cursor auszuwählen.
6. Setzen Sie einen Cursor links und einen rechts neben den zweiten
Impuls.

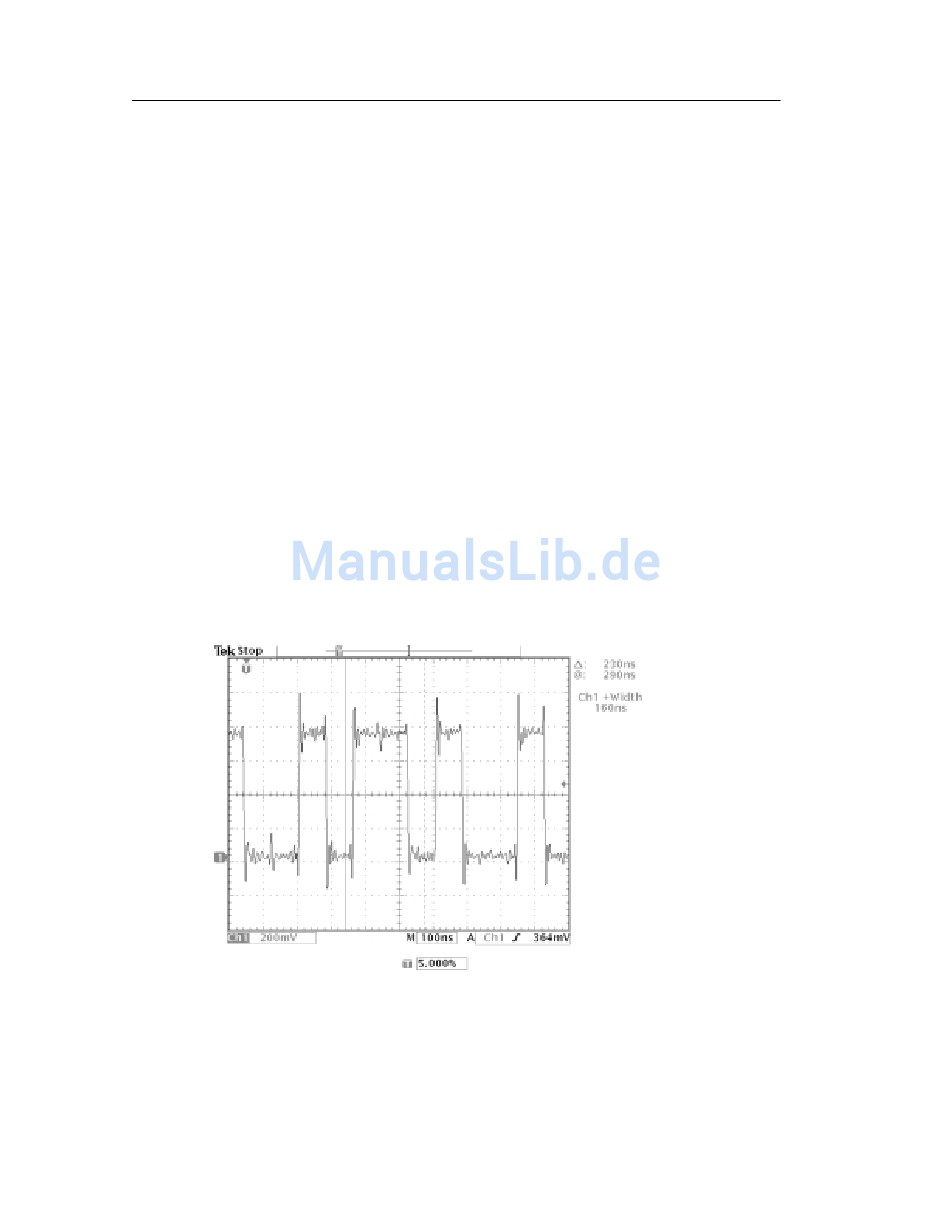

Das Oszilloskop zeigt die Breitenmessung (160 ns) für den zweiten
Impuls an.
