Aufstellen des Oszilloskops

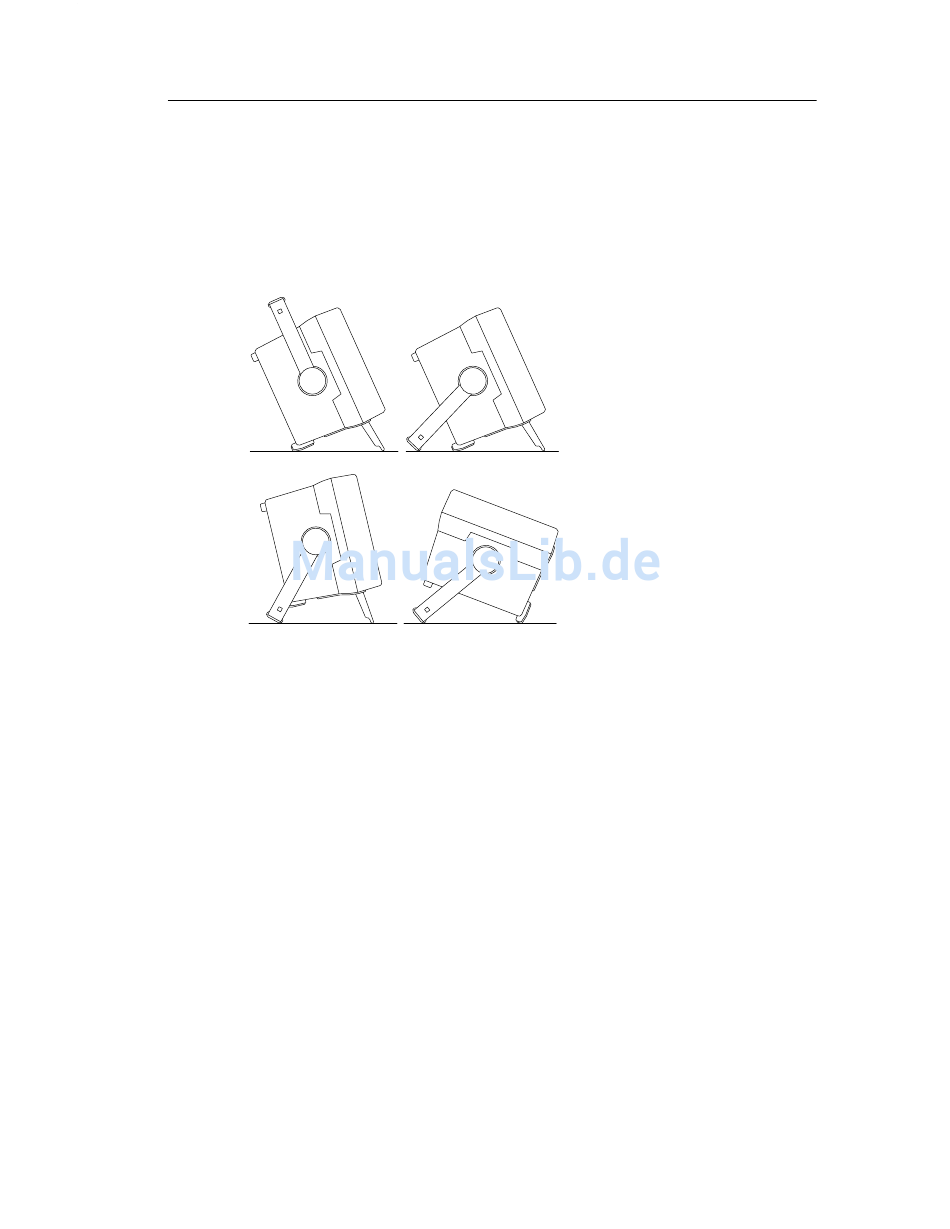

Stellen Sie das Oszilloskop mit Hilfe des Griffes und des Fußes so
auf, daß es bequem bedient werden kann.
Anschluß
Um ein Netzkabel anzuschließen, gehen Sie wie folgt vor:
1. Öffnen Sie die Spannungsentlastungsklemme, und befestigen Sie
diese am Netzkabel.
2. Lassen Sie die Spannungsentlastungsklemme an der Rückseite
des Oszilloskops einrasten.
3. Schließen Sie das Netzkabel an den Stromeingang an.
Sie können das Oszilloskop an einem geerdeten Stromnetz mit einer
Spannung von 90 V
bis 440 Hz in Betrieb nehmen. Das Oszilloskop ist durch das
Netzkabel geerdet. Die Sicherung ist integriert und kann nicht
ausgetauscht werden.
Benutzerhandbuch Serie TDS3000
bis 250 V und einer Frequenz von 47 Hz
AC AC
