Tektronix PA1000 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
xx

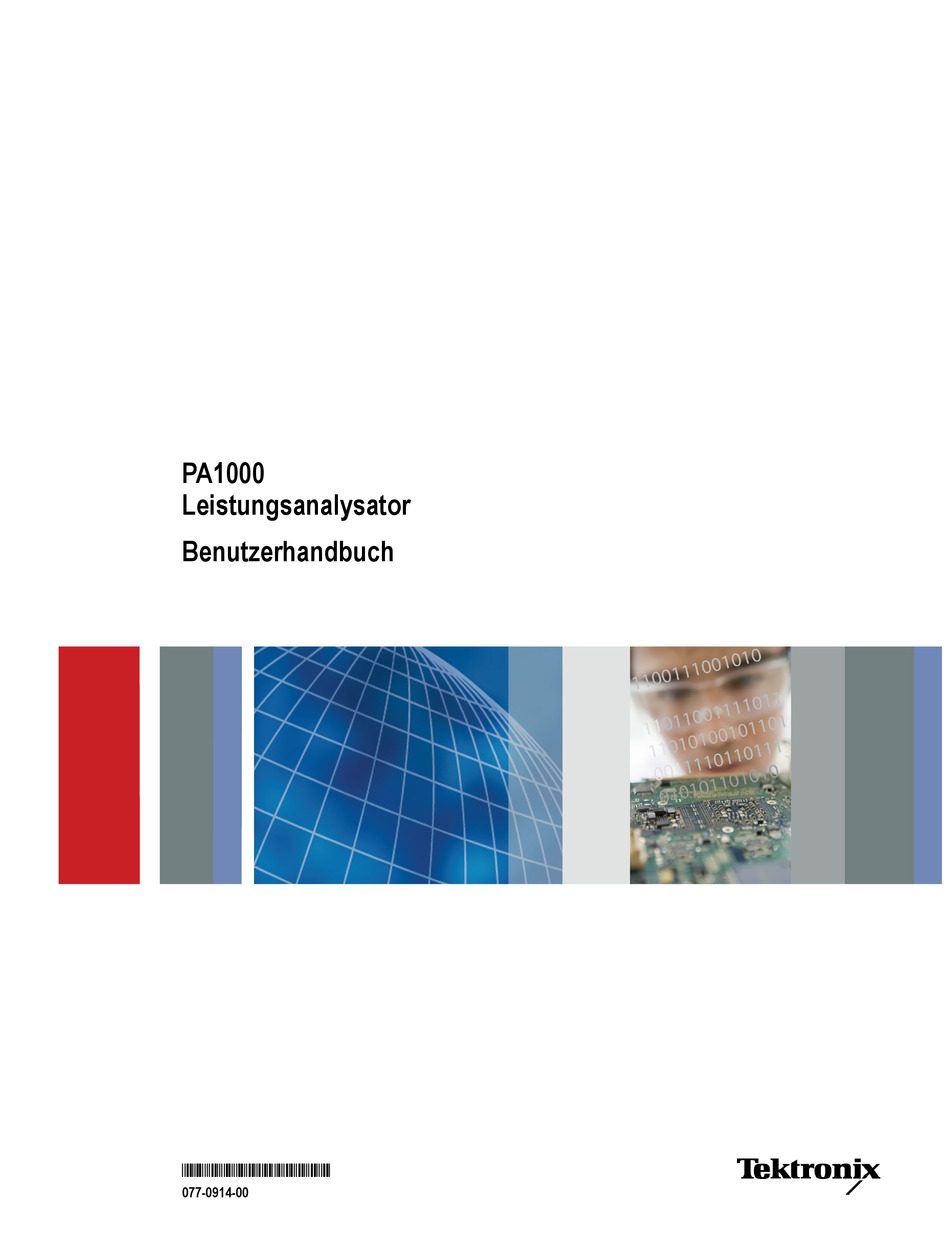

PA1000
Leistungsanalysator
ZZZ
Benutzerhandbuch
*P077091400*
077-0914-00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tektronix PA1000

Inhaltszusammenfassung für Tektronix PA1000

  • Seite 1 PA1000 Leistungsanalysator Benutzerhandbuch *P077091400* 077-0914-00...
  • Seite 3 PA1000 Leistungsanalysator Benutzerhandbuch Firmware-Version 1.000.000 www.tektronix.com 077-0914-00...

  • Seite 4: Tektronix-Kontaktinformationen

    Tochterunternehmen bzw. Zulieferern des Unternehmens dar und sind durch nationale Urheberrechtsgesetze und internationale Vertragsbestimmungen geschützt. Tektronix-Produkte sind durch erteilte und angemeldete Patente in den USA und anderen Ländern geschützt. Die Informationen in dieser Broschüre machen Angaben in allen früheren Unterlagen hinfällig. Änderungen der Spezifikationen und der Preisgestaltung vorbehalten.
  • Seite 5 Garantie Tektronix leistet auf das Produkt Garantie gegen Mängel in Werkstoffen und Herstellung für eine Dauer von fünf (5) Jahren ab Datum des tatsächlichen Kaufs von einem Tektronix-Vertragshändler. Wenn das Produkt innerhalb dieser Garantiezeit Fehler aufweist, steht es Tektronix frei, das fehlerhafte Produkt kostenlos zu reparieren oder einen Ersatz dafür zur Verfügung zu stellen.

  • Seite 7: Inhaltsverzeichnis

    Modi......................Eingänge ....................... Diagramme ....................Schnittstellen ....................Systemkonfiguration..................Benutzerkonfiguration..................Anzeige ......................Verbindung von Signalen ..................Übersicht über die Eingänge................. Anschließen eines einfachen Stromwandlers .............. Anschließen eines externen Nebenschlusswiderstands ........... Anschließen eines Messumformers mit Spannungsausgang ..........Anschließen eines Spannungswandlers/-Messumformers..........Leistungsanalysator PA1000...
  • Seite 8 Befehle zur Systemkonfiguration ................Befehle zur Benutzerkonfiguration ................. Anzeige von Befehlen ..................Senden und Empfangen von Befehlen..............Kommunikationsbeispiele ................... Software ......................PC-Software PWRVIEW ..................Firmware-Aktualisierungsprogramm für den PA1000............ Technische Daten ....................Messkanal...................... Eingangsleistung ....................Mechanische und Umgebungsbedingungen ............... Kommunikationsschnittstellen ................Gemessene Parameter ..................
  • Seite 9 Abbildung 8: Standardansicht Messgrößen..............Abbildung 9: Anzeige der Softkey-Tasten..............Abbildung 10: Menütasten ..................Abbildung 11: Vom PA1000 protokollierte Daten ............. Abbildung 12: Schaltungen bei einem Stromwandler............Abbildung 13: Schaltungen bei einem externen Nebenschlusswiderstand........Abbildung 14: Schaltungen bei einem Messumformer mit Spannungsausgang......

  • Seite 10: Liste Der Tabellen

    Inhalt Liste der Tabellen Tabelle 1: Standardzubehör ..................Tabelle 2: Optionales Zubehör ..................Tabelle 3: Serviceoptionen ..................Tabelle 4: Verfügbare Messgrößen nach Modus ............... Tabelle 5: Phasenmessungen ..................Tabelle 6: Elektrische Polarität .................. Leistungsanalysator PA1000...

  • Seite 11: Wichtige Sicherheitsinformationen

    Wird dieses Geräts in ein System integriert, liegt die Verantwortung für die Sicherheit des Systems beim Systembauer. Verhütung von Bränden Ordnungsgemäßes Netzkabel verwenden. Verwenden Sie nur das mit diesem Produkt ausgelieferte und für das Einsatzland zugelassene Netzkabel. und Verletzungen Verwenden Sie das mitgelieferte Netzkabel nicht für andere Produkte. Leistungsanalysator PA1000...
  • Seite 12 Tastköpfe oder Prüfleitungen an, während diese an eine Spannungsquelle angeschlossen sind. Verwenden Sie nur isolierte Spannungstastköpfe, Prüfleitungen und Adapter, die mit dem Produkt geliefert wurden oder die von Tektronix als geeignetes Zubehör für die Produkte genannt werden. Alle Angaben zu den Anschlüssen beachten. Beachten Sie zur Verhütung von Bränden oder Stromschlägen die Kenndatenangaben und Kennzeichnungen am...
  • Seite 13 Lassen Sie sich von einem Ergonomiespezialisten beraten, damit Sie sich keine Verletzungen durch eine zu starke Beanspruchung zuziehen. Tastköpfe und Bevor Sie Tastköpfe oder Prüfleitungen anschließen, müssen Sie zunächst das vom Netzanschluss des Geräts abgehende Netzkabel an eine ordnungsgemäß Prüfleitungen geerdete Steckdose anschließen. Leistungsanalysator PA1000...

  • Seite 14: Sicherheit Bei Wartungsarbeiten

    Netzanschluss, entfernen Sie die Batterie (falls vorhanden) und trennen Sie die Prüfleitungen, bevor Sie Schutzplatten entfernen, löten oder Komponenten ersetzen. Nach jeder Reparatur Sicherheit überprüfen. Überprüfen Sie nach jeder Reparatur erneut die Erdung und die Durchschlagsfestigkeit der Netzleitung. viii Leistungsanalysator PA1000...

  • Seite 15: Begriffe In Diesem Handbuch

    Handbuch nach, welcher Art die potenziellen Gefahren sind und welche Maßnahmen zur Vermeidung derselben zu treffen sind. (In einigen Fällen wird das Symbol aber auch verwendet, um den Benutzer darauf hinzuweisen, dass im Handbuch Kennwerte zu finden sind.) Am Gerät sind eventuell die folgenden Symbole zu sehen: Leistungsanalysator PA1000...

  • Seite 16: Informationen Zur Einhaltung Von Vorschriften

    Felder IEC 61000-4-11:2004. Störfestigkeit gegen Spannungseinbrüche, Kurzzeitunterbrechungen und Spannungsschwankungen EN 61000-3-2:2006. Grenzwerte für Oberwellenströme EN 61000-3-3:1995. Grenzwerte für Spannungsänderungen, Spannungsschwankungen und Flimmern Kontaktadresse für Europa. Tektronix UK, Ltd. Western Peninsula Western Road Bracknell, RG12 1RF Großbritannien Leistungsanalysator PA1000...

  • Seite 17: Einhaltung Von Sicherheitsbestimmungen

    Verwendung mit dem/den in der Spezifikationstabelle aufgeführten Gerät/en. Lesen Sie in den für die angegebenen Geräte veröffentlichten EMV-Spezifikationen nach. Entspricht bei Verwendung mit anderen Geräten möglicherweise nicht der Richtlinie. Kontaktadresse für Europa. Tektronix UK, Ltd. Western Peninsula Western Road Bracknell, RG12 1RF Großbritannien Dieses Gerät ist nur für den Betrieb außerhalb von Wohnbereichen vorgesehen, da es elektromagnetische...

  • Seite 18: Liste Der In Den Usa Landesweit Anerkannten Prüflabore

    Kondensation gerechnet werden. Dies ist die typische Büro- oder häusliche Umgebung. Zeitweilige Kondensation tritt nur auf, wenn das Gerät außer Betrieb ist. Belastungsgrad 3. Leitende Verunreinigungen oder trockene, nicht leitende Verunreinigungen, die durch Kondensation leitfähig werden. Dies sind überdachte Orte, an denen weder Temperatur noch Feuchtigkeit geregelt Leistungsanalysator PA1000...

  • Seite 19: Umweltschutzhinweise

    Gesundheitsschäden hervorrufen können. Um eine solche Umweltbelastung zu vermeiden und den Verbrauch natürlicher Rohstoffe und Ressourcen zu verringern, empfehlen wir Ihnen, dieses Produkt über ein geeignetes Recyclingsystem zu entsorgen und so die Wiederverwendung bzw. das sachgemäße Recycling eines Großteils des Materials zu gewährleisten. Leistungsanalysator PA1000 xiii...
  • Seite 20 Recyclingmöglichkeiten finden Sie im Abschnitt zu Support und Service auf der Tektronix-Website (www.tektronix.de). Beschränkung der Dieses Produkt wird als industrielles Überwachungs- und Messgerät klassifiziert Verwendung gefährlicher und muss deshalb bis 22. Juli 2017 nicht die Beschränkungen gefährlicher Stoffe der neu gefassten RoHS-Richtlinie 2011/65/EU erfüllen. Stoffe Leistungsanalysator PA1000...

  • Seite 21: Vorwort

    Vorwort Vorwort Dieses Handbuch enthält Informationen über die Einrichtung und Verwendung des Leistungsanalysators PA1000. Technische Daten und der Betrieb per Fernsteuerung – wie auch Programmierbefehle – werden in späteren Kapiteln behandelt. Leistungsanalysator PA1000...
  • Seite 22 Vorwort Leistungsanalysator PA1000...

  • Seite 23: Einleitung

    Einleitung Bei dem Tektronix-Gerät PA1000 handelt es sich um einen leistungsstarken und vielseitigen Leistungsanalysator höchster Präzision. Konzipiert wurde er für die eindeutige und zuverlässige Messung von elektrischer Leistung und Energie an allen einphasigen elektrischen Geräten. Der PA1000 ist ein benutzerfreundliches Labormessgerät und verfügt über Funktionen für die Fernsteuerung und die...

  • Seite 24: Standardzubehör

    Spezielle Stromstärke-Messumformer zum Messen von BALLAST-CT Lampenvorschaltgeräten Stromzange, 1 A bis 200 A, für die Leistungsanalysatoren von CL200 Tektronix Stromzange, 0,1 A bis 1.200 A, für die Leistungsanalysatoren CL1200 von Tektronix Ersatzleitungssatz für die Leistungsanalysatoren von Tektronix PA-LEADSET (Leitungssatz für einen Kanal) Leistungsanalysator PA1000...

  • Seite 25: Serviceoptionen

    Einleitung Serviceoptionen Tabelle 3: Serviceoptionen Option Beschreibung Opt. C3 3-Jahres-Kalibrierservice Opt. C5 5-Jahres-Kalibrierservice Opt. D1 Kalibrierungsdatenbericht Opt. D3 Kalibrierungsdatenbericht für 3 Jahre (mit Option C3) Opt. D5 Kalibrierungsdatenbericht für 5 Jahre (mit Option C5) Leistungsanalysator PA1000...

  • Seite 26: Erste Schritte

    Benutzerhandbuch und die Sicherheitshinweise gelesen und genau verstanden haben. Installation Der Netzanschluss muss diesen Bereichen/Werten entsprechen: 100 V bis 240 V, 50/60 Hz. Das Gerät darf nur bei bestimmten Umgebungsbedingungen verwendet werden. Achten Sie darauf, dass die tatsächlichen Umgebungsbedingungen Leistungsanalysator PA1000...
  • Seite 27 Sie den Analysator umgehend vom Netzanschluss. Sollten Sie Zweifel am sicheren Betrieb des Geräts haben, schalten Sie das Gerät selbst sowie die jeweiligen Zubehörteile unverzüglich ab, sichern Sie sie vor versehentlichem Wiedereinschalten und lassen Sie durch eine qualifizierte Fachkraft Wartungsarbeiten vornehmen. Leistungsanalysator PA1000...

  • Seite 28: Einschalten

    2. Halten Sie sich an die im obigen Abschnitt Vor dem ersten Einsatz: Sicherheit beschriebene Anschlussreihenfolge. (Siehe Seite 4.) 3. Nach dem Einschalten des Netzschalters an der Gerätevorderseite: Der PA1000 wird hochgefahren. Dieser Vorgang dauert etwa 5 bis 10 Sekunden. Beim Hochfahren werden die Seriennummer des PA1000 sowie die Firmware-Version angezeigt.

  • Seite 29: Abbildung 4: Rückseite Des Pa1000

    Systemhilfe anzeigen: HELP drücken (ein/aus) Anzeige einfrieren: SPACE drücken (ein/aus) Diagramm anzeigen: YZ drücken (Hin- und Herschalten zwischen Diagramm und Ergebnissen) Lokale Steuerung (aus der Ferne): # drücken Umschalten zur Datenprotokollierung: STU oder 1 drücken Rückseite Abbildung 4: Rückseite des PA1000 Leistungsanalysator PA1000...

  • Seite 30: Anschließen Des Prüflings

    Messungen außerhalb dieses Bereichs (Schwach- oder Starkstrom) sind in den Abschnitten zur Verwendung von Stromstärke- und Spannungs-Messumformern zu finden. (Siehe Seite 28, Verbindung von Signalen.) Möchten Sie die Leistung messen, schalten Sie die Messklemmen des PA1000 mit der Versorgungsspannung parallel und mit dem Laststrom in Serie (siehe unten). WARNUNG.

  • Seite 31: Abbildung 5: Typische Eingänge Am Pa1000

    Abbildung 5: Typische Eingänge am PA1000 Anschlussbox Die einfachste und sicherste Methode zum Herstellen einer Verbindung zwischen Prüfling und Analysator ist die Verwendung einer Tektronix-Anschlussbox. Damit stehen dann eine Leitungsdose zum Anschließen des Prüflings sowie 4x4-mm-Buchsen zur Verfügung, über die eine direkte Verbindung zu den PA1000-Anschlüssen gemäß...

  • Seite 32: Abbildung 7: Typische Buchsen An Der Anschlussbox

    Erste Schritte Anschließen der Anschlussbox. 1. Stellen Sie mit Hilfe der im Lieferumfang des PA1000 enthaltenen Prüfleitungen die Spannungs- und Stromstärkeverbindungen zwischen der Anschlussbox und den Eingangsbuchsen am PA1000 her. (Siehe Abbildung 7.) HINWEIS. Die Buchse „VLO Source“ an der Anschlussbox ist für Messungen von Standby-Anwendungen mit geringer Leistung vorgesehen.

  • Seite 33: Standardmessungen

    Erste Schritte Standardmessungen Nachdem die Stromzufuhr zur Last hergestellt wurde, ist der PA1000 bereit zum Messen. Bedenken Sie, dass der PA1000 bei angeschlossener Last nicht ein- oder ausgeschaltet werden muss. Abbildung 8: Standardansicht Messgrößen In der Standardansicht können gleichzeitig 4 Werte abgelesen werden. In jeder Zeile gibt es eine eindeutige Angabe zur Messgröße (V...

  • Seite 34: Navigieren Im Menüsystem

    Erste Schritte Navigieren im Menüsystem Über das Menüsystem lassen sich sämtliche Einstellungen am PA1000 ändern. In das Menüsystem gelangen Sie über die Taste MENU. Durch erneutes Drücken der Taste MENU gelangen Sie jederzeit wieder zur Messgrößenansicht zurück. Bei aktivem Menüsystem können die 4 Softkey-Tasten rechts neben der Anzeige zum Navigieren und Auswählen von...

  • Seite 35: Datenprotokollierung

    Uhrzeit im 24-h-Format verwendet, zu der die Datenaufzeichnung begonnen hat. Die Dateiendung lautet CSV. Beispiel: Ein PA1000 mit der Seriennummer B010100 beginnt am 28. Juni 2013 um 15:10:56 Uhr mit der Aufzeichnung von Daten. Der zugehörige Verzeichnisbaum sieht wie folgt aus: Stammverzeichnis\PA1000\10100\20130628\15-10-56.csv...

  • Seite 36: Gerätekonfiguration

    Implementers Forum. Die meisten USB-Speichergeräte erfüllen die oben genannten Anforderungen. Drucken Derzeit kann noch nicht direkt vom PA1000 gedruckt werden. Für künftige Softwareversionen haben wir diese Funktion jedoch ins Auge gefasst. Gerätekonfiguration Wenn Sie sich die Konfigurationsdaten für das Gerät anzeigen lassen möchten, also z.
  • Seite 37 (Kalibrierungstyp) Last Verified (Zuletzt überprüft) – Hierbei handelt es sich um das Datum, an dem der PA1000 zum letzten Mal anhand der Spezifikation überprüft wurde, jedoch keine Einstellungen vorgenommen wurden. Last Adjusted (Zuletzt eingestellt) – Hierbei handelt es sich um das Datum, an dem zum letzten Mal die Kalibrierungsdaten am PA1000 geändert wurden.
  • Seite 38 Erste Schritte Leistungsanalysator PA1000...

  • Seite 39: Das Menüsystem

    Sie unter System Configuration nachlesen. Modi Auswählen des Modus Wählen Sie die Option „Select mode“, um für den PA1000 einen Betriebsmodus festzulegen. Sobald ein Modus eingestellt wurde, wird dieser in der Messgrößenansicht am Frontpaneel angezeigt. Es stehen folgende Modi zur Auswahl: Normal.

  • Seite 40: Tabelle 4: Verfügbare Messgrößen Nach Modus

    Das Menüsystem Ballast (Vorschaltgerät). Für Messungen am Ausgang elektronischer Vorschaltgeräte. Anwendungshinweise zu diesem Thema finden Sie auf www.tektronix.com. Bei der angezeigten Frequenz handelt es sich um die Schaltfrequenz des Vorschaltgeräts. Inrush (Einschaltstrom). Für Messungen des Peak-Stroms bei einem Ereignis gleich welcher Art. In der Regel wird dieser Modus verwendet, um den Peak-Strom beim Einschalten eines Geräts zu messen.
  • Seite 41 Apk+ Apk– Vthd Athd VAhrs VArhr V-harm (V-Oberw.) A-harm (A-Oberw.) V range (V-Bereich) A range (A-Bereich) X = Messgröße verfügbar X* = Anzeige voreingestellt Je nach Modus, in den Sie wechseln möchten, lassen sich auch andere Einstellungen ändern: Leistungsanalysator PA1000...
  • Seite 42 Start/Stopp-Taste drückt. Analog dazu kann der Benutzer über die Taste „Reset“ ein Zurücksetzen veranlassen. Bei der Startmethode „Uhr“ setzt der PA1000 seine Echtzeituhr ein, um den Integrator auf der Grundlage der vom Benutzer eingestellten Angaben zu Datum und Uhrzeit zu starten. Der Benutzer muss zudem eine Dauer für die Startmethode „Uhr“...

  • Seite 43: Eingänge

    Mit dem Ändern des Messmodus werden Spannungs- und Stromstärkebereich häufig auf „Automatisch“ zurückgesetzt. Skalierung Mit der Skalierung lassen sich die Werte des PA1000 einstellen, um das Messumformerverhältnis zu berücksichtigen. Der Skalierungsfaktor beeinflusst jeden gemessenen Wert in Verbindung mit dem Eingang, auf den er angewendet wird.

  • Seite 44: Austastung

    Frequenzquelle Damit genaue Effektivwerte gemessen werden können, muss der PA1000 zunächst die Frequenz festlegen. In der Regel erkennt der PA1000 die Frequenz mit Hilfe spezieller Algorithmen aus dem Spannungssignal. Ist kein Spannungssignal vorhanden oder ist das Signal unterbrochen, muss möglicherweise die Stromstärke als Frequenzquelle gewählt werden.

  • Seite 45: Mittelwertbildung

    Mittelwertbildung Im Allgemeinen deaktiviert. Wählen Sie „Enable“ (Aktivieren), damit der PA1000 aus den Ergebnissen einen Mittelwert bilden kann. Auf diese Weise werden die Messungen bei schwankenden Signalen stabiler. Bei aktivierter Funktion beträgt die Voreinstellung für die Mittelungstiefe 4. Alle Ergebnisse, so auch die Oberwellengröße und -phase, werden gemittelt.

  • Seite 46: Schnittstellen

    , um sich weitere Optionen anzeigen zu lassen. GPIB-Adresse Geben Sie die GPIB-Adresse ein und bestätigen Sie mit OK. Die Vorgabeadresse ist 6. Die Adresse bleibt nach einem „*RST“- oder „:DVC“-Befehl unverändert. Ethernet-Konfiguration Der PA1000 bietet Ethernet-Kommunikation über einen Ethernet-Anschluss mit TCP/IP. Leistungsanalysator PA1000...

  • Seite 47: Systemkonfiguration

    Einstellen der Verzerrung Sowohl für die Spannungs- als auch für die Stromoberwellen lassen sich verschiedene Parameter einstellen. Bei diesen Einstellungen ist es unerheblich, welcher Modus aktuell ausgewählt ist. Für die Verzerrung lassen sich die vier folgenden Einstellungen vornehmen: Leistungsanalysator PA1000...
  • Seite 48 Wählen Sie „Disable“ (Deaktivieren) bzw. „Enable“ (Aktivieren) und bestätigen Sie mit Einstellen der Uhr Diese Optionen können verwendet werden, um die interne Zeit des PA1000 zu überprüfen oder einzustellen. Zum Auswählen eines Menüpunkts verwenden Sie die Tasten . Drücken Sie anschließend , um sich weitere Optionen anzeigen zu lassen.

  • Seite 49: Benutzerkonfiguration

    Das Menüsystem Benutzerkonfiguration Mit dem PA1000 lassen sich bis zu 5 verschiedene Einstellungen speichern und abrufen. Zum Auswählen eines Menüpunkts verwenden Sie die Tasten . Drücken Sie anschließend , um sich weitere Optionen anzeigen zu lassen. „Load Default“ (Voreinstellungen laden) ist die erste Option. Bei Auswahl dieser Option wird jede Menüoption des PA1000 auf ihren werkseitigen Vorgabewert...

  • Seite 50: Verbindung Von Signalen

    · Befolgen Sie stets die Anweisungen zur Anschlussreihenfolge. (Siehe Seite 5, Anschlussreihenfolge.) Der Anschluss von Signalen an den PA1000 erfolgt am Frontpaneel des PA1000. Spannung An die rote VHI- und die schwarze VLO-Sicherheitsbuchse (4 mm) am Frontpaneel des PA1000 können Spannungen von bis zu 600 V direkt angeschlossen werden.

  • Seite 51: Anschließen Eines Einfachen Stromwandlers

    Skalieren der Stromstärke Ein Stromwandler erzeugt einen Ausgangsstrom, der sich proportional zum gemessenen Laststrom verhält. Um mit dem PA1000 die Stromstärke präzise messen zu können, verwenden Sie die Skalierfunktion des Analysators, mit der der CT-Ausgangsstrom skaliert bzw. multipliziert wird. Beispiel: Der CL200 ist ein CT mit einem Verhältnis von 1000:1. Wird damit eine Stromstärke von 100 A gemessen, beträgt sein Ausgangsstrom 100 mA.

  • Seite 52: Anschließen Eines Externen Nebenschlusswiderstands

    Beispielsweise wird ein 1-Milliohm-Nebenschlusswiderstand zum Messen von 200 A verwendet. 1. Überprüfen Sie, ob die zu erzeugende Spannung für den PA1000 geeignet ist V = I x R (Ohmsches Gesetz) Vshunt = I x Rshunt Vshunt = 200 x 0,001 Ohm Vshunt = 0,2 V Dies liegt weit unter dem 1 V der externen Stromeingänge des PA1000.

  • Seite 53: Abbildung 13: Schaltungen Bei Einem Externen Nebenschlusswiderstand

    Nebenschlusswiderstand miteinander verbunden. Trennen Sie sämtliche Verbindungen zum AHI- und A1A-Anschluss. So vermeiden Sie Fehler und die Gefahr eines Stromschlags. 3. Richten Sie den PA1000 so ein, dass er die Stromstärke von den Anschlüssen EXT AHI und ALO misst. Drücken Sie MENU Wählen Sie...

  • Seite 54: Anschließen Eines Messumformers Mit Spannungsausgang

    „Amps“ und drücken Sie anschließend Geben Sie den neuen Skalierfaktor ein (z. B. 0,1) Drücken Sie 5. Über die Taste „MENU“ kehren Sie zur Messgrößenansicht zurück. Der PA1000 steht nun für Messvorgänge mit einem Messumformer mit Spannungsausgang bereit. Leistungsanalysator PA1000...

  • Seite 55: Anschließen Eines Spannungswandlers/-Messumformers

    Skalieren der Spannung Ein Spannungswandler (VT) erzeugt einen Spannungsausgang, der sich proportional zur gemessenen Spannung verhält. Um mit dem PA1000 die Spannung präzise messen zu können, verwenden Sie die Skalierfunktion des Analysators, mit der der VT-Ausgangsstrom skaliert bzw. multipliziert wird.

  • Seite 56: Abbildung 15: Schaltungen Bei Einem Spannungswandler/-Messumformer

    Verbindung von Signalen Der PA1000 steht nun für Messvorgänge mit einem VT bereit. Abbildung 15: Schaltungen bei einem Spannungswandler/-Messumformer Leistungsanalysator PA1000...

  • Seite 57: Betrieb Per Fernsteuerung

    1. GPIB 2. Ethernet 3. USB Schnittstelle für USB-Systeme Der PA1000 unterstützt die Steuerung per USB unter Verwendung von TMC (Test and Measurement Class)-Kompatibilität. Eine detaillierte Beschreibung der Stifte der Schnittstelle, zusammen mit Geschwindigkeits- und Verbindungsinformationen, ist in den Spezifikationen enthalten.

  • Seite 58: Schnittstelle Für Gpib-Systeme

    Statusbyte Der PA1000 verwendet ein ähnliches Statusbyte wie IEEE488.2. Das Statusbyte-Register (STB) des PA1000 enthält das ESB-Bit und das DAS-Bit. Diese beiden Bits geben einen Nicht-Null-Status im ESR-Register (Standard Event Status Register) bzw. im DSR-Register (Display Data Status Register) an.

  • Seite 59: Statusbyte-Register (Stb)

    Bit 1 – NDV. Wird gesetzt, um anzugeben, dass seit dem letzten :DSR?-Befehl neue Daten verfügbar sind. Wird nach dem Lesen gelöscht. Bit 0 – DVL. Wird gesetzt, um die Verfügbarkeit von Daten anzugeben. Wird nach dem Lesen gelöscht. Leistungsanalysator PA1000...
  • Seite 60 Register gelesen wurde “*ESR?”. Eine ungültige Abfrage kann ein unvorhergesehenes Ergebnis liefern und möglicherweise dazu führen, dass Sie das Gerät bzw. den PC aus- und wieder einschalten müssen. Bit 5 – CME. CME-Bit im ESR-Register aktivieren. (Ist beim Einschalten standardmäßig aktiviert.) Leistungsanalysator PA1000...

  • Seite 61: Befehlsauflistung

    Allen Befehlen, die nicht allgemein gebräuchlich sind (die mit einem „*“ (Sternchen) beginnen), muss ein „:“ (Doppelpunkt) vorangestellt werden. Zwar ist dies beim IEEE-Standard 488.2 nicht erforderlich, beim PA1000 jedoch schon. Beispielsweise ist „:avg?“ korrekt, „Avg?“ jedoch nicht. „:avg:aut“ ist korrekt, „avg:aut“...
  • Seite 62 Sie weitere Befehle ausführen, damit alle Vorgabewerte verarbeitet und eingestellt werden können. *STB? Statusbyte lesen Syntax *STB? Rückgabeformat 0 - 255 Beschreibung Gibt den Wert im Statusbyte, maskiert vom Service Request Enable Register, zurück. Nach dem Lesen wird das Statusbyte auf Null gesetzt. Leistungsanalysator PA1000...

  • Seite 63: Befehle Zum Abfragen Von Geräteinformationen

    Syntax :CAL:DATE? <Datumstyp> <Datumstyp> ist eine Ganzzahl 1 bis 2 Das entsprechende Kalibrierungsdatum im Format TT-MM-JJJJ Rückgabeformat Beschreibung Gibt das Kalibrierungsdatum des PA1000 zurück. Für <Datumstyp> sind zwei Werte möglich: 1 = Datum verifiziert 2 = Datum angepasst Leistungsanalysator PA1000...

  • Seite 64: Befehle Zum Auswählen Und Auslesen Von Messergebnissen

    ADF – Amp-Verzerrungsfaktor IMP – Impedanz RES – Widerstand REA – Reaktanz HR – Integrator-Zeit *1 WHR – Wattstunden *1 VAH – VA-Stunden *1 VRH – VAR-Stunden *1 AHR – Amperestunden *1 VRNG – Spannungsbereich ARNG – Stromstärkebereich Leistungsanalysator PA1000...
  • Seite 65 Ergebnisse werden in der Reihenfolge zurückgegeben, in der sie auf dem Bildschirm angezeigt werden. Jedes Ergebnis ist eine durch ein Komma getrennte Gleitpunktzahl. Die Sequenz wird durch die Reihenfolge bestimmt, in der Ergebnisse auf dem Frontpaneel angezeigt werden. Leistungsanalysator PA1000...

  • Seite 66: Befehle Zur Konfiguration Von Messwerten

    Wobei <Wert = die maximale Oberwelle zur Anzeige im Bereich 1 bis 50 ist. Beschreibung Wenn Oberwellenmesswerte ausgewählt werden (siehe :SEL), zeigt der PA1000 alle Oberwellen bis zu der durch <Wert > angegebenen Zahl an. Die angezeigten Oberwellen können mit dem Befehl für die Sequenz von Oberwellen auf ausschließlich ungerade Oberwellen eingeschränkt werden.
  • Seite 67 Befehl zur Berücksichtigung bzw. Ausschließung der THD-Oberwellennull. Einstellen der Gesamtoberwellenverzerrung Syntax :HMX:THD:Hz <Wert> Wobei <Wert> = 0: nicht berücksichtigt und = 1: berücksichtigt Beschreibung Bei Messungen der Gesamtoberwellenverzerrung (THD) kann im Befehl die Frequenzkomponente entweder berücksichtigt oder nicht berücksichtigt werden. Leistungsanalysator PA1000...

  • Seite 68: Befehle Zur Moduseinstellung

    Betrieb per Fernsteuerung Befehle zur Moduseinstellung Die Befehle zur Moduseinstellung entsprechen dem Menü „Modes“. (Siehe Seite 17, Modi.) Diese Befehle steuern, wie der PA1000 konfiguriert wird, um Parameter unter bestimmten Bedingungen zu messen. :MOD Modus Syntax :MOD:INR (Modus „Inrush“) :MOD:NOR (Modus „Normal“) :MOD:BAL (Modus „Vorschaltgerät“)
  • Seite 69 Clock -> Date Format eingestellt wurde, steht „xxxxxxxx“ entweder für „TT_MM_JJJJ“, für „MM_TT_JJJJ“ oder für „JJJJ_MM_TT“. Beschreibung Hiermit wird für den Integrator das Startdatum festgelegt, wenn für ihn als Startmethode „Clock“ konfiguriert wurde. Das Startdatum wird im aktuellen Datumsformat des PA1000 gesendet. :INT:CLK:DUR Dauer einstellen Syntax :INT:CLK:DUR <Wert>...

  • Seite 70: Befehle Zur Eingangseinstellung

    Mit diesem Befehl wird entweder „Manual“ oder „Uhr“ als Startmethode festgelegt. Befehle zur Eingangseinstellung Die Befehle zur Eingangseinstellung entsprechen dem Menü „Inputs“. (Siehe Seite 21, Eingänge.) Diese Befehle werden verwendet, um die Kanalisierung und Überwachung von Signaleingängen in den PA1000 zu steuern. :RNG Bereichseinstellung Syntax :RNG:VLT | AMP:FIX <Bereich>...
  • Seite 71 2 = Interner Nebenschlusswiderstand von 1 A :FSR Frequenzeinstellungen Syntax :FSR:VLT :FSR:AMP :FSR:EXT1 VLT = Spannungskanal als Quelle einstellen AMP = Aktuellen Kanal als Quelle einstellen EXT1 = Externen Zählereingang 1 als Quelle einstellen Beschreibung Hiermit wird festgelegt, welcher Kanal als Frequenzquelle/-referenz verwendet wird. Leistungsanalysator PA1000...
  • Seite 72 Hiermit wird der Zustand des Tiefpassfrequenzfilters festgelegt: <Wert> = 0 -> Tiefpassfrequenzfilter deaktiviert <Wert> = 1 -> Tiefpassfrequenzfilter aktiviert Syntax :INP:FILT:LPAS? Rückgabewert Mit diesem Befehl wird der Zustand des Tiefpassfrequenzfilters zurückgegeben. <Wert> = 0 -> Tiefpassfrequenzfilter deaktiviert <Wert> = 1 -> Tiefpassfrequenzfilter aktiviert Leistungsanalysator PA1000...

  • Seite 73: Befehle Für Grafiken Und Signalkurven

    Mit diesem Befehl wird die jeweilige Oberwelle markiert Rückgabewert <Wert> = 0→ Stromstärkediagramm deaktiviert <Wert> = 1→ Stromstärkediagramm aktiviert :GRA:WAV:WAT Signalstromstärkediagramm Syntax :GRA:WAV:WAT <Wert> Beschreibung Hiermit wird das Stromstärkediagramm aktiviert bzw. deaktiviert. Rückgabewert <Wert> = 0→ Stromstärkediagramm deaktiviert <Wert> = 1→ Stromstärkediagramm aktiviert Leistungsanalysator PA1000...

  • Seite 74: Schnittstellenbefehle

    :COM:ETH:STAT <Wert> Wobei <Wert> = 0 oder 1 Beschreibung Hiermit wird festgelegt, ob der PA1000 eine statische IP-Adresse oder eine von einem DHCP-Server zugeordnete Adresse verwendet. Bei <Wert> = 0, wird ein DHCP-Server verwendet. Bei <Wert> = 1, werden die statischen IP-Einstellungen verwendet.

  • Seite 75: Befehle Zur Systemkonfiguration

    Betrieb per Fernsteuerung Statische Ethernet-Konfiguration (Fortsetzung) Beschreibung Gibt zurück, ob der PA1000 eine statische IP-Adresse oder eine von einem DHCP-Server zugeordnete Adresse verwendet. Wenn der zurückgegebene Wert 0 ist, wird ein DHCP-Server verwendet. Wenn der zurückgegebene Wert 1 ist, werden die statischen IP-Einstellungen verwendet.
  • Seite 76 Auto-Null Syntax :SYST:ZERO <Wert> Wobei <Wert> 0 für deaktiviert steht und 1 für aktiviert. – Rückgabewert Beschreibung Legt fest, ob die Auto-Zero-Funktion für die Kanäle aktiviert oder deaktiviert ist. Syntax :SYST:ZERO? Rückgabewert 0 = deaktiviert, 1 = aktiviert. Leistungsanalysator PA1000...
  • Seite 77 In diesem Fall wird der <Uhrzeitwert> im gewünschten Format angegeben. Wenn z. B. das gewünschte Format 0 ist (12-Stunden-Format), lautet der Befehl: :SYST:SET:TIME 08_32_20 P Beim 12-Stundenformat wird A für AM und P für PM verwendet. Leistungsanalysator PA1000...

  • Seite 78: Befehle Zur Benutzerkonfiguration

    :DSP:Z14 zeigt die 14 Ergebnisbildschirme an Senden und Empfangen von Befehlen Wie bereits erwähnt, gibt es viele Möglichkeiten zum Senden von Befehlen an den PA1000. Für alle Methoden gelten jedoch einige allgemeine Regeln: Alle Anweisungen sollten mit einem Zeilenvorschubzeichen (ASCII 10) abgeschlossen werden.
  • Seite 79 Eingangspuffer zu entfernen. Dies kann in der Software als Regel eingerichtet werden, die nach jedem ausgegebenen Schreib-/Lesebefehl ausgeführt wird. Beispiel 1. Der Benutzer sendet eine Anfrage an den PA1000, um den Status des Nebenschlusswiderstands zu bestimmen. An die Antwort des PA1000 wird am Ende der Zeichenfolge ein CR hinzugefügt:...

  • Seite 80: Kommunikationsbeispiele

    Fall wird Folgendes zurückgegeben: Vrms, Arms, Freq, Watt, VA, Var, PF, Vpk+, Apk+ Wiederholte Der PA1000 aktualisiert die Ergebnisse mit der angegebenen Aktualisierungsrate. Damit Ergebnisse sofort zurückgegeben werden, sobald sie verfügbar sind, richten Ergebnisrückgabe Sie das DSE-Register so ein, dass Bit 1, d. h. das NDV (New Data Available)-Bit, aktiviert ist.
  • Seite 81 Wenn angenommen wird, dass nach Beispiel 1 der Befehl :SEL:CLR nicht ausgegeben wurde, gibt :FRD? die folgenden Ergebnisse zurück: , Freq, Watt, VA, Var, PF, Vpk+, Apk+, Vh1 Mag, Vh1 phase, Vh2 Mag, Vh2 phase, …. Vh9 Mag, Vh9 phase. Leistungsanalysator PA1000...

  • Seite 82: Software

    Software PC-Software PWRVIEW PWRVIEW ist eine unterstützende Softwareanwendung für Windows-PCs, mit der die Funktionsweise des PA1000 ergänzt und erweitert wird. Unter www.tektronix.com steht PWRVIEW zum kostenlosen Download bereit. Die Software ermöglicht Ihnen Folgendes: Herstellen einer Verbindung mit dem PA1000 über jede beliebige Kommunikationsschnittstelle des Geräts...

  • Seite 83: Firmware-Aktualisierungsprogramm Für Den Pa1000

    Software Abbildung 17: PWRVIEW-Anwendung Firmware-Aktualisierungsprogramm für den PA1000 Der PA1000 ist so konzipiert, dass Sie neue Funktionen durch Aktualisieren der Firmware im Produkt hinzufügen können. Die Firmware kann mit einem kostenlosen PC-Softwareprogramm aktualisiert werden, das auf der Tektronix-Website (www.tektronix.com) im Bereich „PA1000“ zur Verfügung steht.
  • Seite 84 Nachdem Sie alle erforderlichen Schritte durchgeführt haben, klicken Sie auf „Press to Load Firmware“. VORSICHT. Trennen Sie den PA1000 beim Herunterladen nicht von der Stromversorgung. Im Zuge des Herunterladens kommt es bisweilen vor, dass sich der Bildschirm des PA1000 ausschaltet. Nachdem das Herunterladen abgeschlossen ist, startet der PA1000 automatisch neu und ist danach verwendungsbereit.

  • Seite 85: Technische Daten

    Peak 50 V für 1 Sekunde Peak Hohe und niedrige Eingangsimpedanz gegen Masse: 62 pF (typisch) Eingangsleistung Eingangswechselspannung = 100–240 V, 50/60 Hz Schutz = 2 x T1AH, 250 V, 5 x 20-mm-Sicherungen Leistungsaufnahme = 25 VA max. Leistungsanalysator PA1000...

  • Seite 86: Mechanische Und Umgebungsbedingungen

    Luftfeuchtigkeit bei 40 °C Luftfeuchtigkeit Kommunikationsschnittstellen Der PA1000 ist standardmäßig mit folgenden Anschlüssen ausgestattet: IEEE488/GPIB, USB-Host, USB-Client und Ethernet. IEEE 488/GPIB Die IEEE488-Schnittstelle ist mit 488.1 kompatibel. Mit dem PA1000 können GPIB-Standardkabel verwendet werden. Signalname Signalname Daten 1 Daten 5...
  • Seite 87 Storage Class – Bulk Only Transport Rev. 1.0“, herausgegeben vom USB Implementers Forum. Beschreibung +5 V (Ausgang) D- (Eingang und Ausgang) D+ (Eingang und Ausgang) 0 V (Ausgang) USB-Peripheriegerät USB 2.0-kompatibel. Funktioniert mit jedem beliebigen USB 2.0-System. Prüf- und Messgerät Volle Geschwindigkeit (12 MBit/s). Leistungsanalysator PA1000...

  • Seite 88: Ethernet-Schnittstelle

    TCP/IP-Verbindung an Port 5025 Signalname Common Common Common Common LED-Statusanzeigen: Grün – Verbindung wurde hergestellt Gelb – Datenaktivität Gemessene Parameter Tabelle 5: Phasenmessungen Abkürzung BeschreibungEinh. Formel Effektivspannung Volt (V) Effektivstrom Amp (A) Frequenz Hertz (Hz) Wirkleistung Watt (W) Leistungsfaktor Leistungsanalysator PA1000...
  • Seite 89 Negative Volt (V) Peak-Spannung Positiver Amp (A) Peak-Strom Negativer Amp (A) Peak-Strom Gleichspannung V olt (V) Gleichstrom Amp (A) Spannungsspitzenfaktor Stromspitzenfaktor Gesamtoberwellenverzerrung Spannung Verzerrungsfaktor Spannung Gesamtoberwellenverzerrung des Stroms Stromverzerrungsfaktor Impedanz Ohm (θ) Widerstand Ohm (Ω) Reaktanz Ohm (Ω) Leistungsanalysator PA1000...

  • Seite 90: Elektrische Polarität

    Θ ist der Phasenwinkel in Graden (d. h. die Phase des Stroms bezogen auf die Spannung). = 12,5 mΩ bei Auswahl des 20-A-Nebenschlusswiderstands und = 0,6 Ω beim 1-A-Nebenschlusswiderstand. Alle Spezifikationen gelten für eine Temperatur von 23 °C ±5 °C. Leistungsanalysator PA1000...
  • Seite 91 ±0,1 ±[0,01 * (A )] ±(0,002 / (A )) ±(0,005 * Fh) Bereich Ablesewert Bereich Stromstärke – A , Spitzenfaktor Spitzenwertgenauigkeit ±0,5 % des Ablesewerts ±0,5 % des Bereichs ± (0,02 * F) % des Ablesewerts ± (0,3 mV/Z Leistungsanalysator PA1000...
  • Seite 92 PF ≠ 1 PF = 1 ±0,075 % des Ablesewerts ±0,075 % des Bereichs VA Genauigkeit var Genauigkeit (typisch) PF Genauigkeit Verzerrung – DF und THD (typisch) DF Genauigkeit THD Genauigkeit Impedanz – Z, R und X (typisch) Z Genauigkeit Leistungsanalysator PA1000...
  • Seite 93 Wenn keine Frequenz gemessen wird, wird das Signal für Genauigkeitszwecke als Gleichstromsignal betrachtet. Spezifikationen sind nur gültig, wenn die entsprechenden Spannungs- und Stromeingänge > 10 % des Bereichs sind. Die Ausnahme sind Oberwellen, für die die Spezifikation gültig ist, wenn der Oberwellenwert >2 % des Bereichs ist. Leistungsanalysator PA1000...
