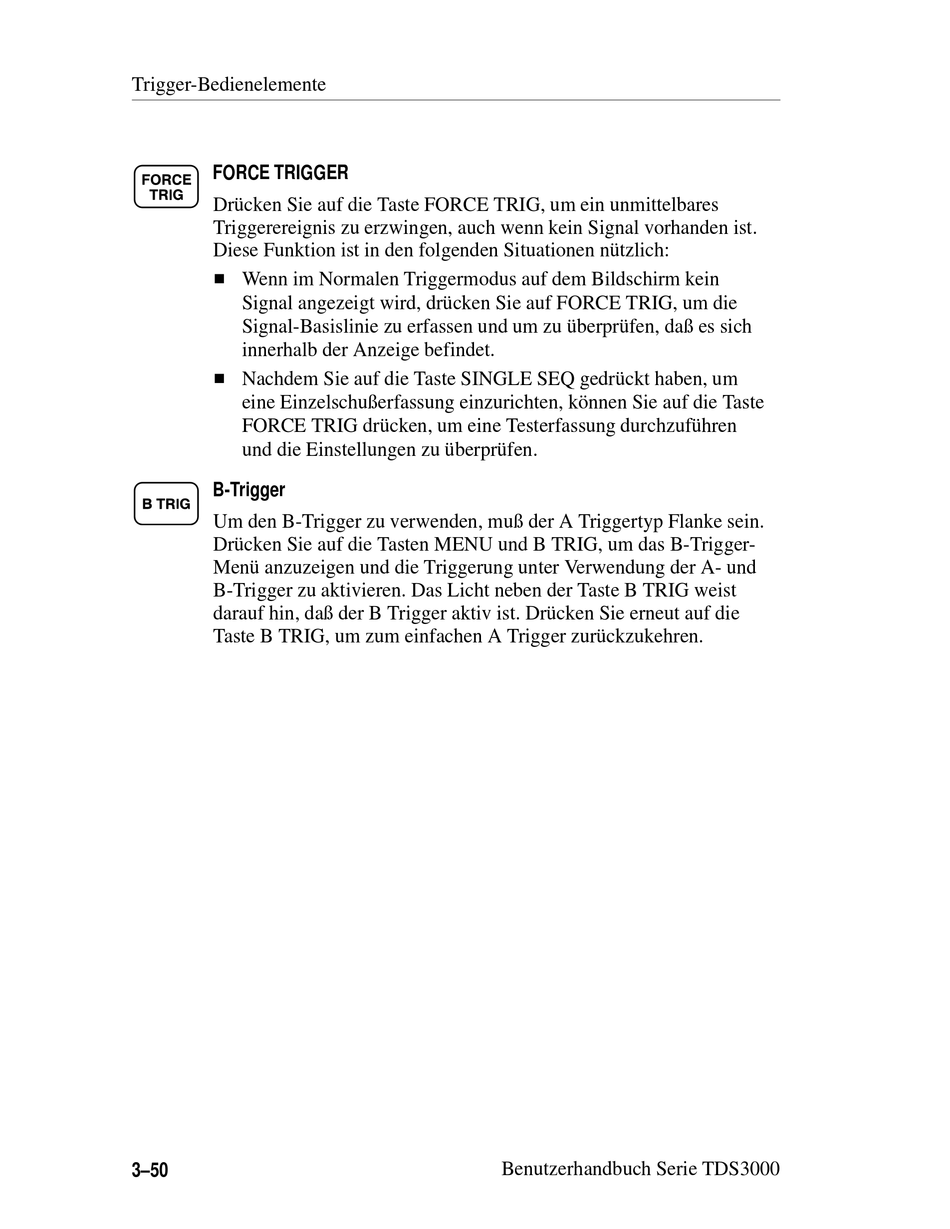

Trigger-Bedienelemente
FORCE TRIGGER
Drücken Sie auf die Taste FORCE TRIG, um ein unmittelbares
Triggerereignis zu erzwingen, auch wenn kein Signal vorhanden ist.
Diese Funktion ist in den folgenden Situationen nützlich:
H Wenn im Normalen Triggermodus auf dem Bildschirm kein
Signal angezeigt wird, drücken Sie auf FORCE TRIG, um die
Signal-Basislinie zu erfassen und um zu überprüfen, daß es sich
innerhalb der Anzeige befindet.
H Nachdem Sie auf die Taste SINGLE SEQ gedrückt haben, um
eine Einzelschußerfassung einzurichten, können Sie auf die Taste
FORCE TRIG drücken, um eine Testerfassung durchzuführen
und die Einstellungen zu überprüfen.
B-Trigger
Um den B-Trigger zu verwenden, muß der A Triggertyp Flanke sein.
Drücken Sie auf die Tasten MENU und B TRIG, um das B-Trigger-
Menü anzuzeigen und die Triggerung unter Verwendung der A- und
B-Trigger zu aktivieren. Das Licht neben der Taste B TRIG weist
darauf hin, daß der B Trigger aktiv ist. Drücken Sie erneut auf die
Taste B TRIG, um zum einfachen A Trigger zurückzukehren.
