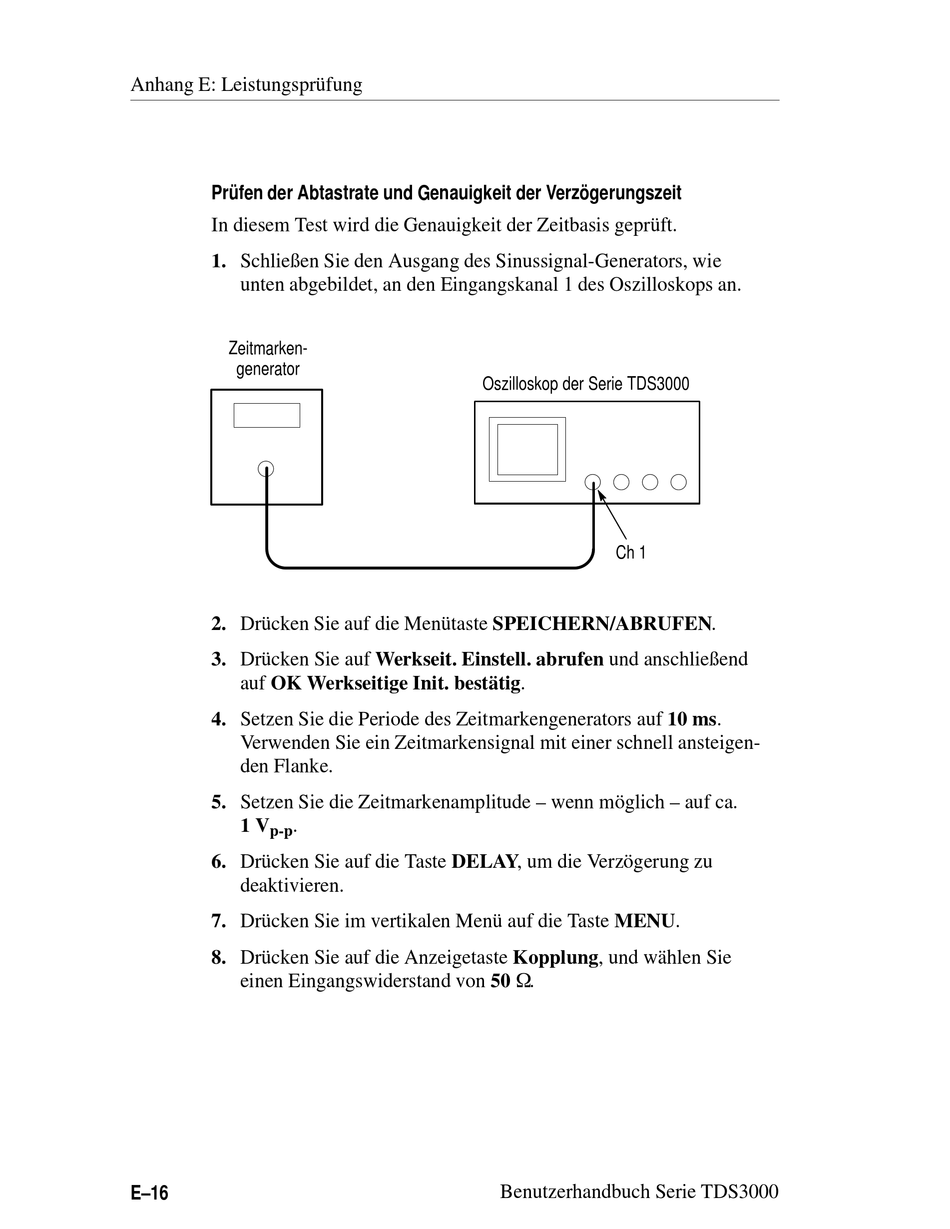

Anhang E: Leistungsprüfung
Prüfen der Abtastrate und Genauigkeit der Verzögerungszeit
In diesem Test wird die Genauigkeit der Zeitbasis geprüft.
1. Schließen Sie den Ausgang des Sinussignal-Generators, wie
unten abgebildet, an den Eingangskanal 1 des Oszilloskops an.
Zeitmarken-
generator
2. Drücken Sie auf die Menütaste SPEICHERN/ABRUFEN.
3. Drücken Sie auf Werkseit. Einstell. abrufen und anschließend
auf OK Werkseitige Init. bestätig.
4. Setzen Sie die Periode des Zeitmarkengenerators auf 10 ms.
Verwenden Sie ein Zeitmarkensignal mit einer schnell ansteigen-
den Flanke.
5. Setzen Sie die Zeitmarkenamplitude – wenn möglich – auf ca.
1 V .
p-p
6. Drücken Sie auf die Taste DELAY, um die Verzögerung zu
deaktivieren.
7. Drücken Sie im vertikalen Menü auf die Taste MENU.
8. Drücken Sie auf die Anzeigetaste Kopplung, und wählen Sie
einen Eingangswiderstand von 50 W.
