Modulation anzeigen.
Modulation in einem Video-Signal deutlich an. Um eine ähnliche
Modulation auf einem Oszilloskop anzuzeigen, gehen Sie wie folgt
vor:
1. Beginnen Sie mit der getriggerten Anzeige der Video-Zeilen.
2. Drücken Sie im Menü Erfassung auf die Taste MENU.
3. Drücken Sie auf Auflösung.
4. Wählen Sie die Auflösung Fast Trigger.
5. Stellen Sie die SIGNALINTENSITÄT für die Modulation ein,
die Sie anzeigen möchten.

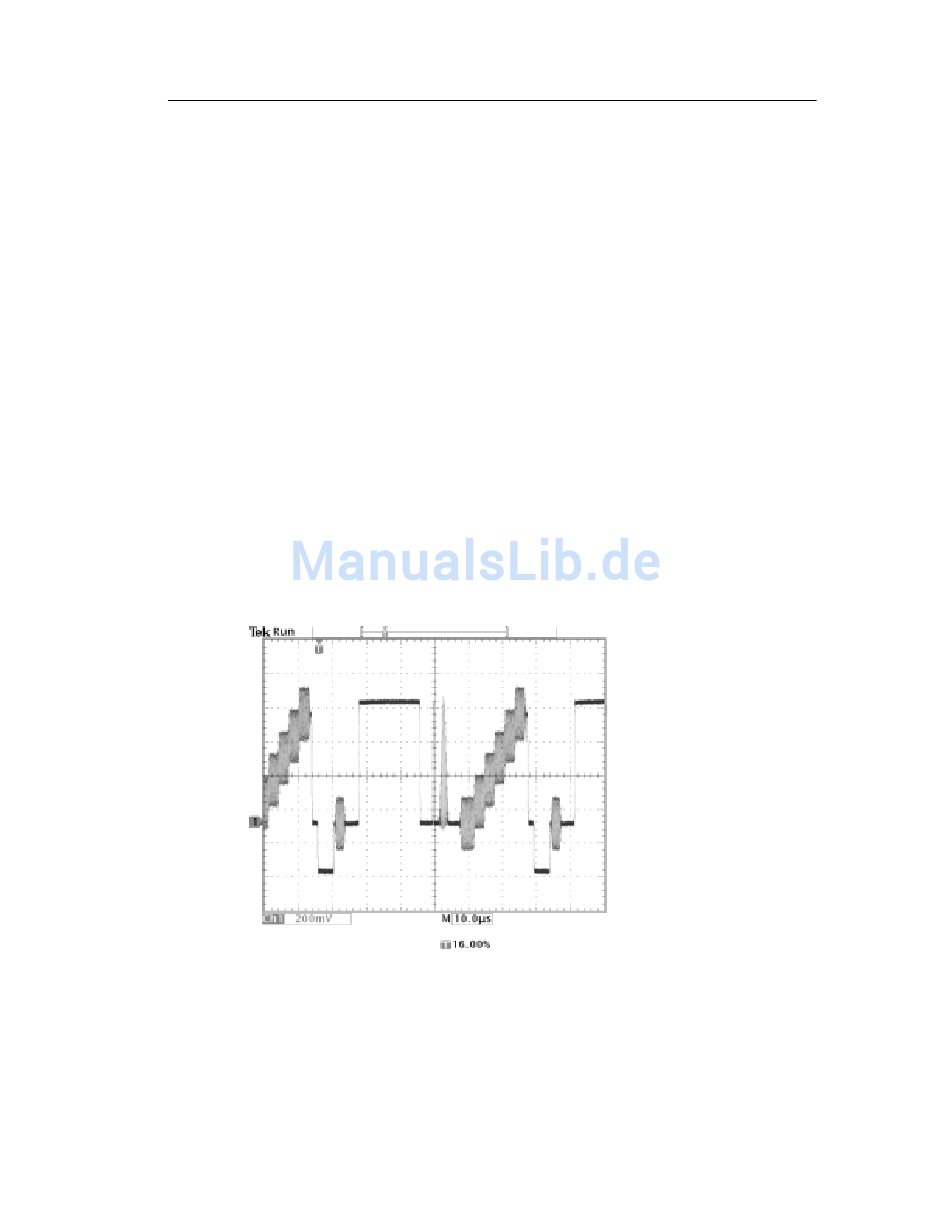

Jetzt zeigt das Oszilloskop eine Signalmodulation in Signalinten-
sitätsabstufungen an und sieht ähnlich wie die Anzeige eines
Video-Signalmonitors oder eines analogen Oszilloskops aus. Die
Auflösung Fast Trigger ist am besten dafür geeignet, ein Video-Zei-
lensignal mit einer sich schnell ändernden Form zu erfassen.
Benutzerhandbuch Serie TDS3000
Ein dedizierter Video-Signal-Monitor zeigt die
Anwendungsbeispiele
2–19
