Trigger-Bedienelemente

Drücken Sie auf die Taste MENU im Menü Trigger, um das
Trigger-Menü anzuzeigen. Drücken Sie anschließend auf die
Anzeigetaste Typ, um Flanke oder Video auszuwählen. Beschreibun-
gen zu Flanken- und Video-Trigger erhalten Sie auf den Seiten 3–46
und 3–49.
Im Handbuch zu den Anwendungsmodulen TDS3TRG Komfort-
Trigger oder TDS3VID Erweitertes Video erhalten Sie weitere
Informationen, wenn eines dieser Module installiert ist.
Trigger-Pegel

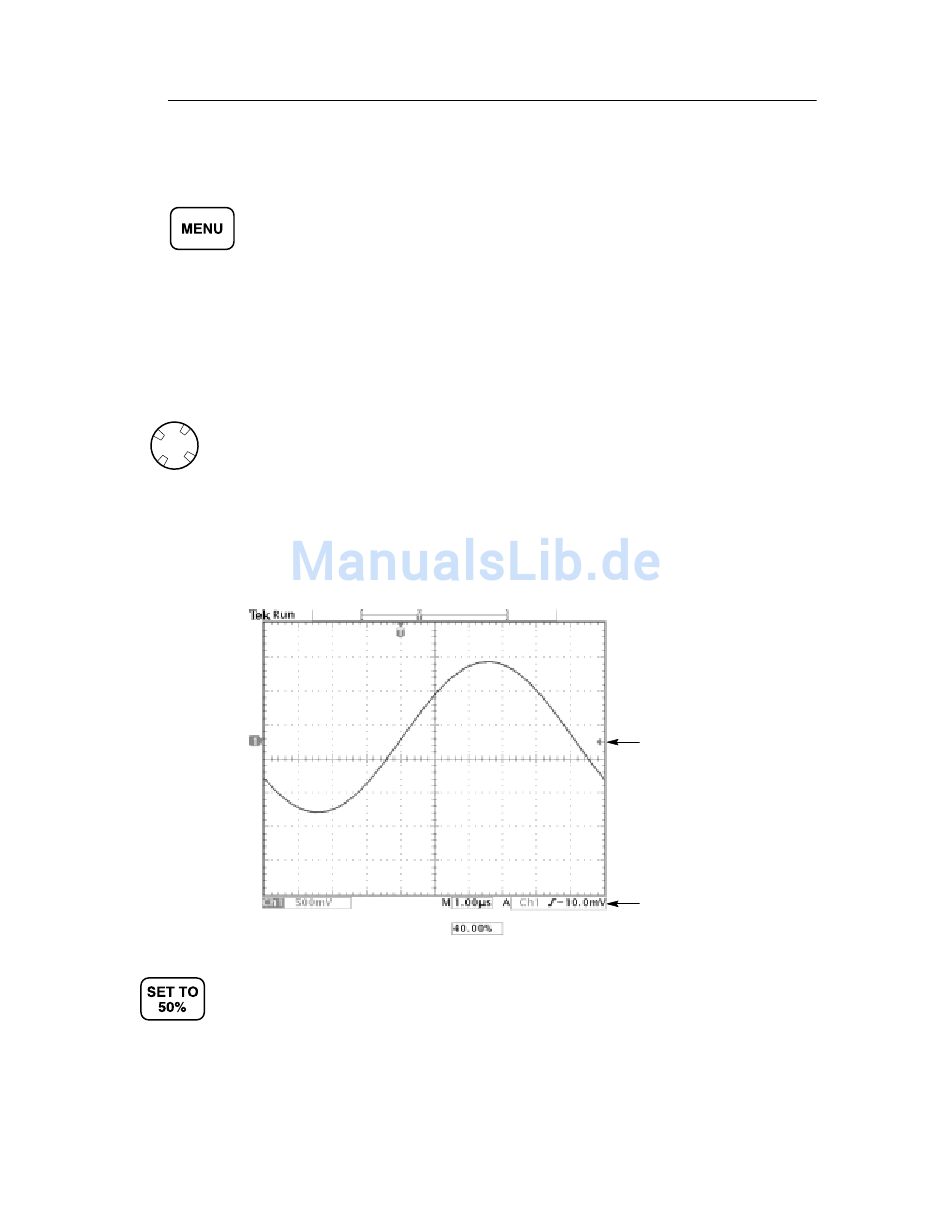

Verwenden Sie Trigger-PEGEL, um den Trigger-Pegel einzustellen.
Wenn Sie den Trigger-Pegel ändern, wird vorübergehend eine
horizontale Linie angezeigt, die den Pegel darstellt. Wenn die Linie
ausgeblendet wird, wird der Trigger-Pegel mit einem kleinen Pfeil
markiert.
Set to 50 %
Drücken Sie auf die Taste SET TO 50% , um den Trigger-Pegel auf
den 50%-Amplitudenpegel des Trigger-Quellsignals zu setzen.
Benutzerhandbuch Serie TDS3000
Trigger-Bedienelemente
Triggerpegel-
Markierung
Triggerpegel-
Anzeige
3–49
