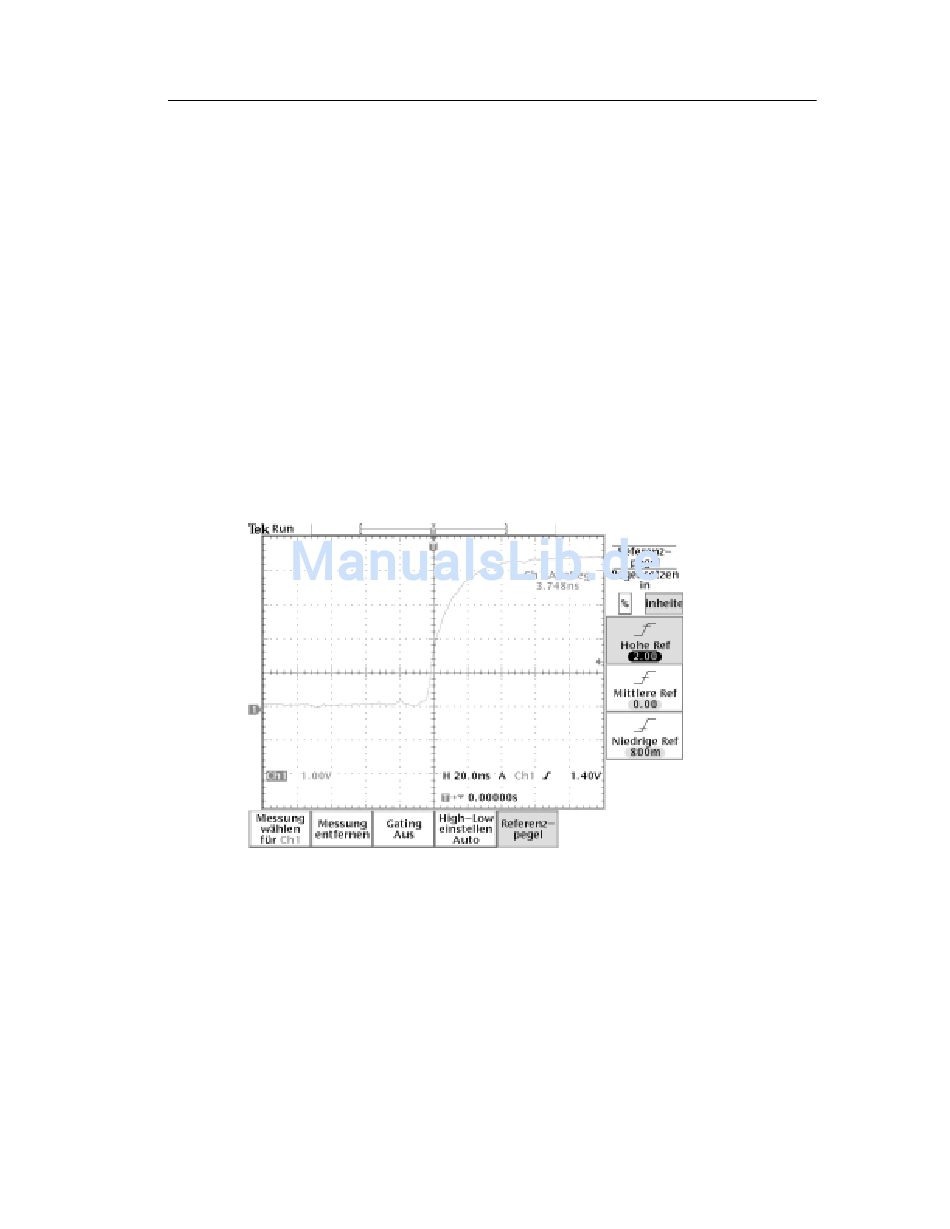

Referenzpegel einstellen.
Spannung einzustellen, gehen Sie wie folgt vor:
1. Drücken Sie auf die Taste Referenzpegel.
2. Drücken Sie auf Pegel setzen, um die Einheiten auszuwählen.
3. Drücken Sie auf die Taste Hohe Ref.
4. Verwenden Sie den Mehrzweckknopf, um 2,0 V auszuwählen.
5. Drücken Sie auf die Taste Niedrige Ref.
6. Verwenden Sie den Mehrzweckknopf, um 800 mV auszuwählen.
Die Messung ergibt, daß die Übergangszeit (3,748 ns) den Spezifika-
tionen (≤ 10 ns) entspricht.
Spezielle Ereignisse messen.
digitalen Eingangssignals anzeigen. Die Impulsbreiten variieren
jedoch. Deshalb ist es schwierig, einen stabilen Trigger zu erstellen.
Um einen Schnappschuß des digitalen Signals anzuzeigen, gehen Sie
wie folgt vor:
1. Drücken Sie auf die Taste SINGLE SEQ, um eine Einzelfolge
aufzunehmen.
Benutzerhandbuch Serie TDS3000
Um die Bezugspegel auf eine bestimmte
Als nächstes möchten Sie die Impulse des
Anwendungsbeispiele
