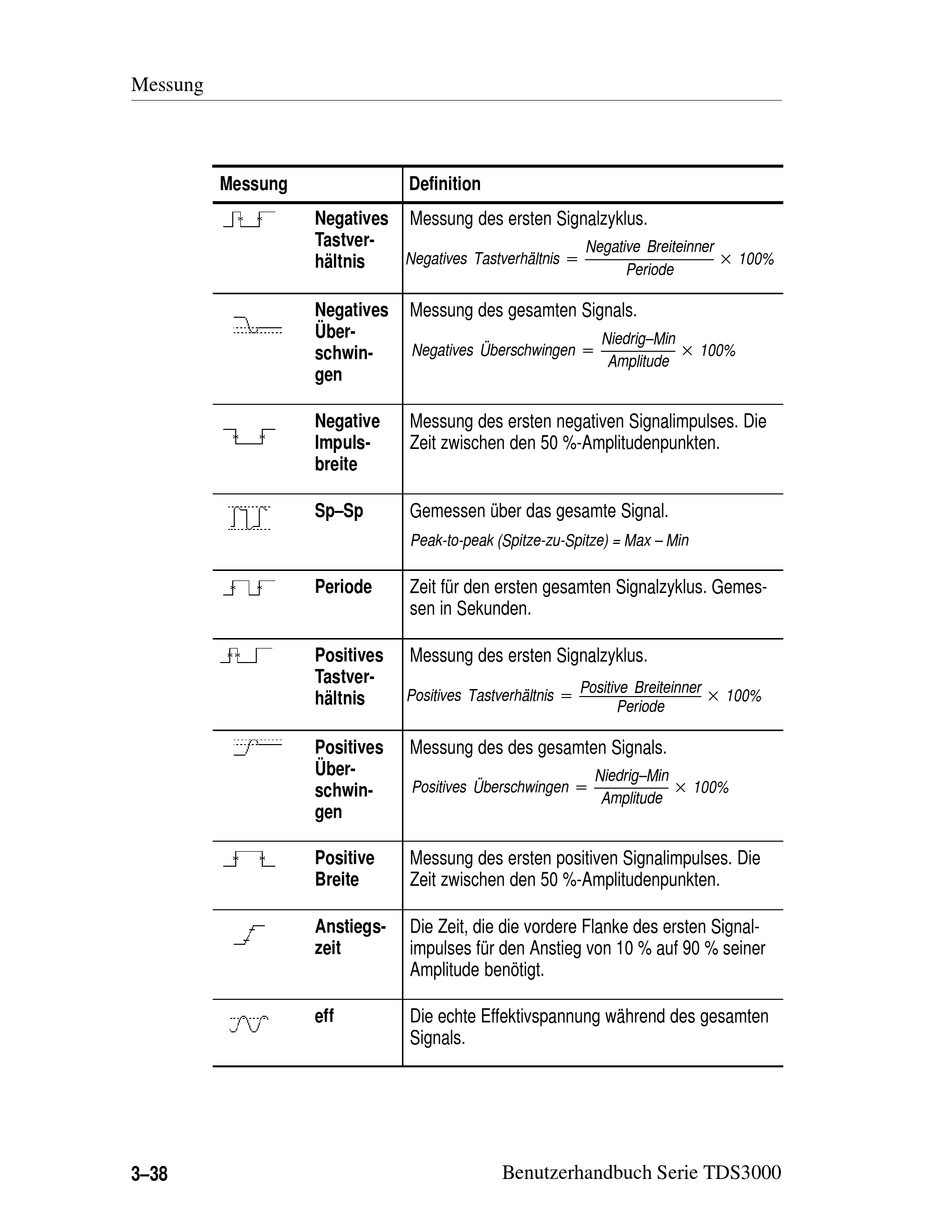

Messung
Messung
3–38
Definition
Negatives Messung des ersten Signalzyklus.
Tastver-
Negatives Tastverhältnis +
hältnis
Negatives Messung des gesamten Signals.
Über-
Negatives Überschwingen +
schwin-
gen
Negative Messung des ersten negativen Signalimpulses. Die
Impuls- Zeit zwischen den 50 %-Amplitudenpunkten.
breite
Sp–Sp Gemessen über das gesamte Signal.
Peak-to-peak (Spitze-zu-Spitze) = Max – Min
Periode Zeit für den ersten gesamten Signalzyklus. Gemes-
sen in Sekunden.
Positives Messung des ersten Signalzyklus.
Tastver-
Positives Tastverhältnis + Positive Breiteinner
hältnis
Positives Messung des des gesamten Signals.
Über-
Positives Überschwingen +
schwin-
gen
Positive Messung des ersten positiven Signalimpulses. Die
Breite Zeit zwischen den 50 %-Amplitudenpunkten.
Anstiegs- Die Zeit, die die vordere Flanke des ersten Signal-
zeit impulses für den Anstieg von 10 % auf 90 % seiner
Amplitude benötigt.
eff Die echte Effektivspannung während des gesamten
Signals.
Negative Breiteinner
Periode
Niedrig–Min
Amplitude
Periode
Niedrig–Min
Amplitude
Benutzerhandbuch Serie TDS3000
100%
100%
100%
100%
