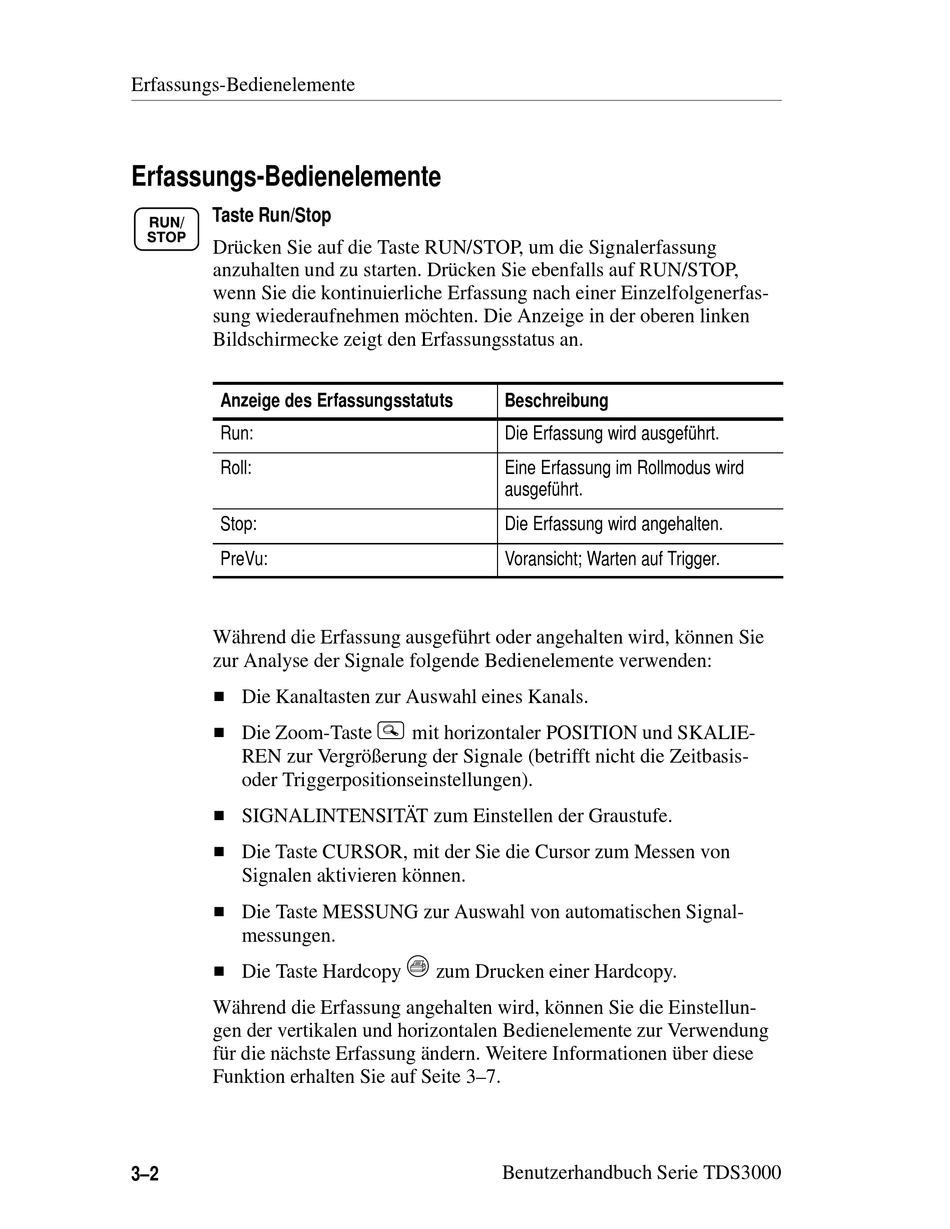

Erfassungs-Bedienelemente

Erfassungs-Bedienelemente
Taste Run/Stop
Drücken Sie auf die Taste RUN/STOP, um die Signalerfassung
anzuhalten und zu starten. Drücken Sie ebenfalls auf RUN/STOP,
wenn Sie die kontinuierliche Erfassung nach einer Einzelfolgenerfas-
sung wiederaufnehmen möchten. Die Anzeige in der oberen linken
Bildschirmecke zeigt den Erfassungsstatus an.
Anzeige des Erfassungsstatuts
Run:
Roll:
Stop:
PreVu:
Während die Erfassung ausgeführt oder angehalten wird, können Sie
zur Analyse der Signale folgende Bedienelemente verwenden:
H Die Kanaltasten zur Auswahl eines Kanals.
H Die Zoom-Taste
REN zur Vergrößerung der Signale (betrifft nicht die Zeitbasis-
oder Triggerpositionseinstellungen).
H SIGNALINTENSITÄT zum Einstellen der Graustufe.
H Die Taste CURSOR, mit der Sie die Cursor zum Messen von
Signalen aktivieren können.
H Die Taste MESSUNG zur Auswahl von automatischen Signal-
messungen.
H Die Taste Hardcopy
Während die Erfassung angehalten wird, können Sie die Einstellun-
gen der vertikalen und horizontalen Bedienelemente zur Verwendung
für die nächste Erfassung ändern. Weitere Informationen über diese
Funktion erhalten Sie auf Seite 3–7.
3–2
Beschreibung
Die Erfassung wird ausgeführt.
Eine Erfassung im Rollmodus wird
ausgeführt.
Die Erfassung wird angehalten.
Voransicht; Warten auf Trigger.
mit horizontaler POSITION und SKALIE-
zum Drucken einer Hardcopy.
Benutzerhandbuch Serie TDS3000
