Grundlegende Einrichtung - Vilros Raspberry PI 2 Benutzerhandbuch

8
1 General Purpose Input/Output (GPIO) Header - Diese Pins
können durch Software gesteuert werden.
Universal Serial Bus (USB) Anschluss für den Anschluss von
2
Peripheriegeräten wie Mäuse, Tastaturen oder Speicherkarten.
Es handelt sich um einen Dual-Anschluss, so dass zwei Geräte
gleichzeitig angeschlossen werden können.
3 10/100 Mb/s Ethernet (RJ45) Anschluss für Anschluss an
Netzwerk-Router.
4 4-poliges 3.5 mm Ausgangskabel für Audio und Video.
5 Camera Serial Interface (CSI).
6 High-Definition Multimedia Interface (HDMI) Video-Ausgang.
7 Stromversorgung über Micro-USB-Anschluss.
8 Display Serial Interface (DSI) flexible Flachkabel-
Verbindung für Liquid Crystal Displays (LCDs).
9 microSD-Anschluss. Der Karten-Socket befindet sich an der
Unterseite der Platine.

1.3 Grundlegende Einrichtung

Um den Pi in Betrieb zu nehmen, schließen Sie an:
1. Strom
2. Eine SD-Karte mit Betriebssystem oder
„bootbarem" Programm installiert

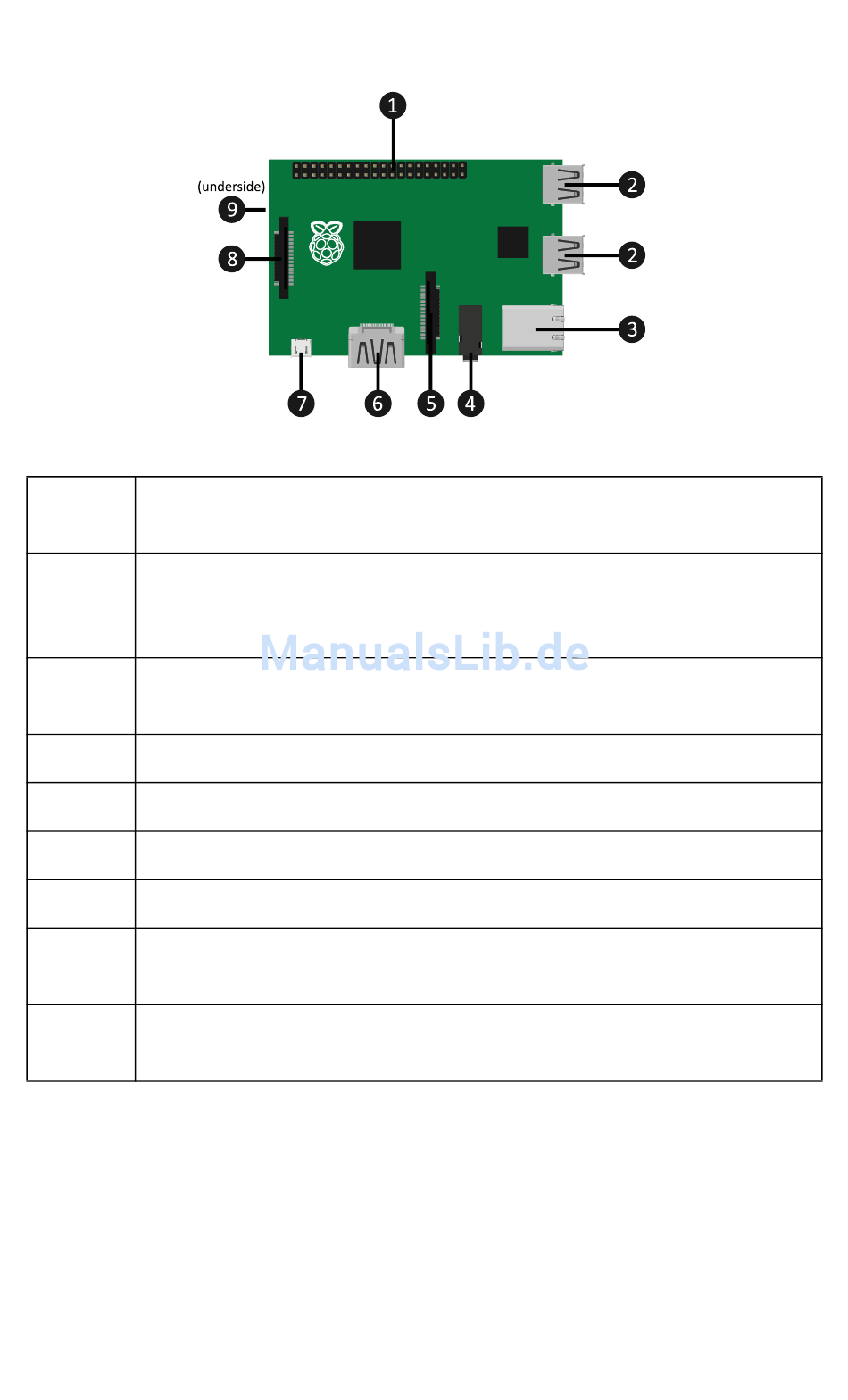

Abbildung 1. Abschlüsse am Raspberry Pi 2 Modell B
