9.1 Der Schaltkreis des Schaltknopfes

Der Druckknopfschalter den wir in diesem Projekt verwenden, ist der
Gleiche wie der in Sektion 7.5 Standardeingabe auf Seite 164
beschrieben.
Für dieses Projekt können Sie einen Druckknopfschalter oder einen
einfachen Türschalter verwenden.Türklingen haben in der Regel zwei
Schraubklemmen in der Innenseite, die den elektronischen Kontakt
herstellen, indem sie die Drähte fest an Metallkontakte drücken. Um ein
Kabel an eine Schraubklemme anzuschließen:
1. Schraube durch Drehen gegen den Uhrzeigersinn lockern.
2. Etwa 25-35 mm Isolierung vom Kabel entfernen.
3. Den offenen Teil um die Schraube wickeln.
4.
Die Schraube durch Drehen im Uhrzeigersinn wieder fest
Die Türklingel an Ihrem Haus ist in der Regel an
die „Haupt"-Stromversorgung
Verbinden Sie die Pi-Türklingel bitte nicht mit der
„Haupt"-Stromversorgung
qualifizierten
aktuelle Türklingel entfernen.

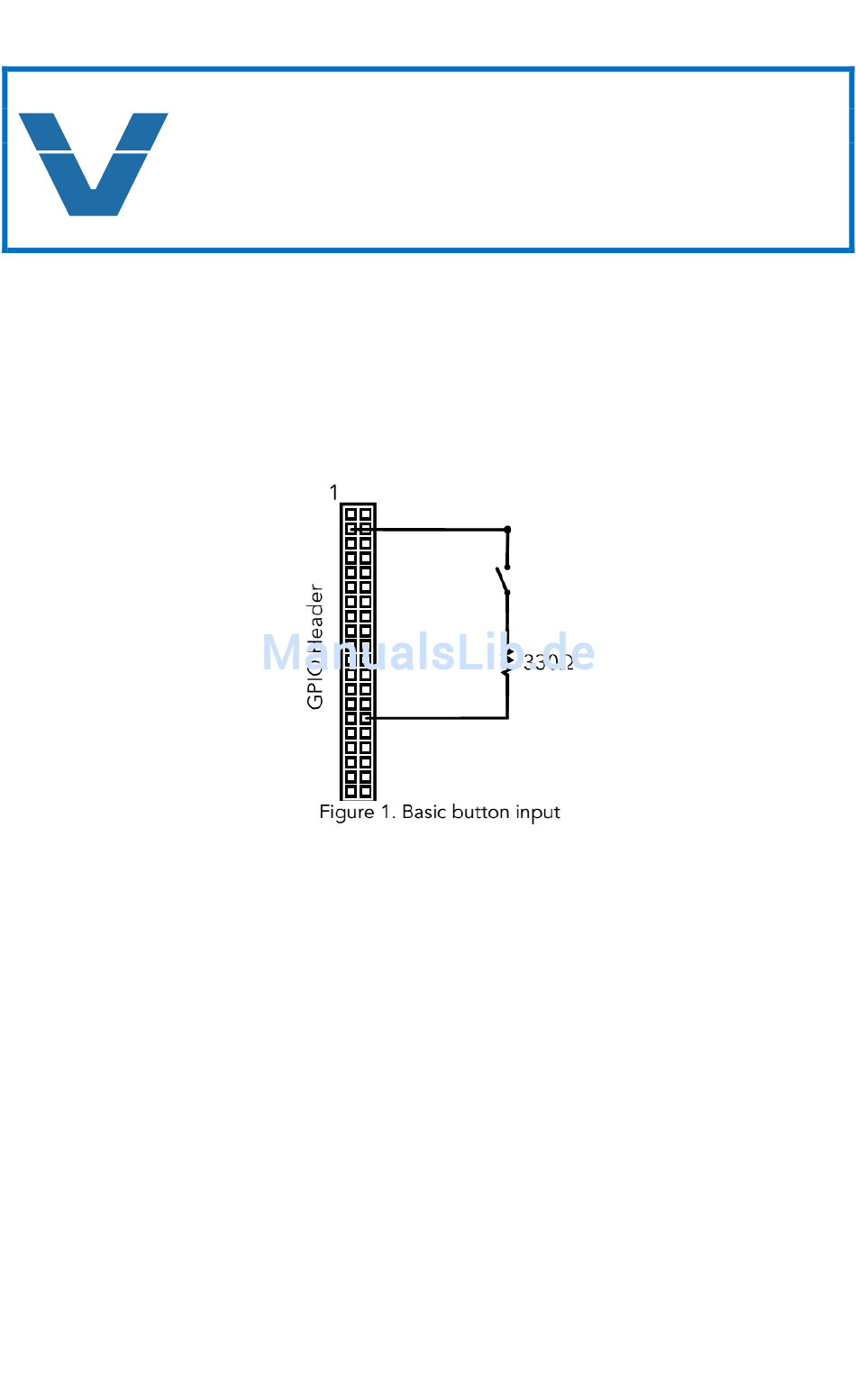

Abbildung 1. Einfacher Schaltereingang
