beginnt und durch den Schaltkreis wandert, bis er am anderen
Anschluss ankommt. Auf seinem Weg liefert der Strom den
Komponenten Energie, die sich auf dem Schaltkreis befinden. Wenn der
Schaltkreis an irgendeiner Stelle kaputt ist, kann keine Elektrizität
fließen und keine Komponente kann betrieben werden.
Ein Schaltbild ist eine Zeichnung die zeigt, wie die einzelnen
Komponenten miteinander verbunden werden können. Ein Beispiel:

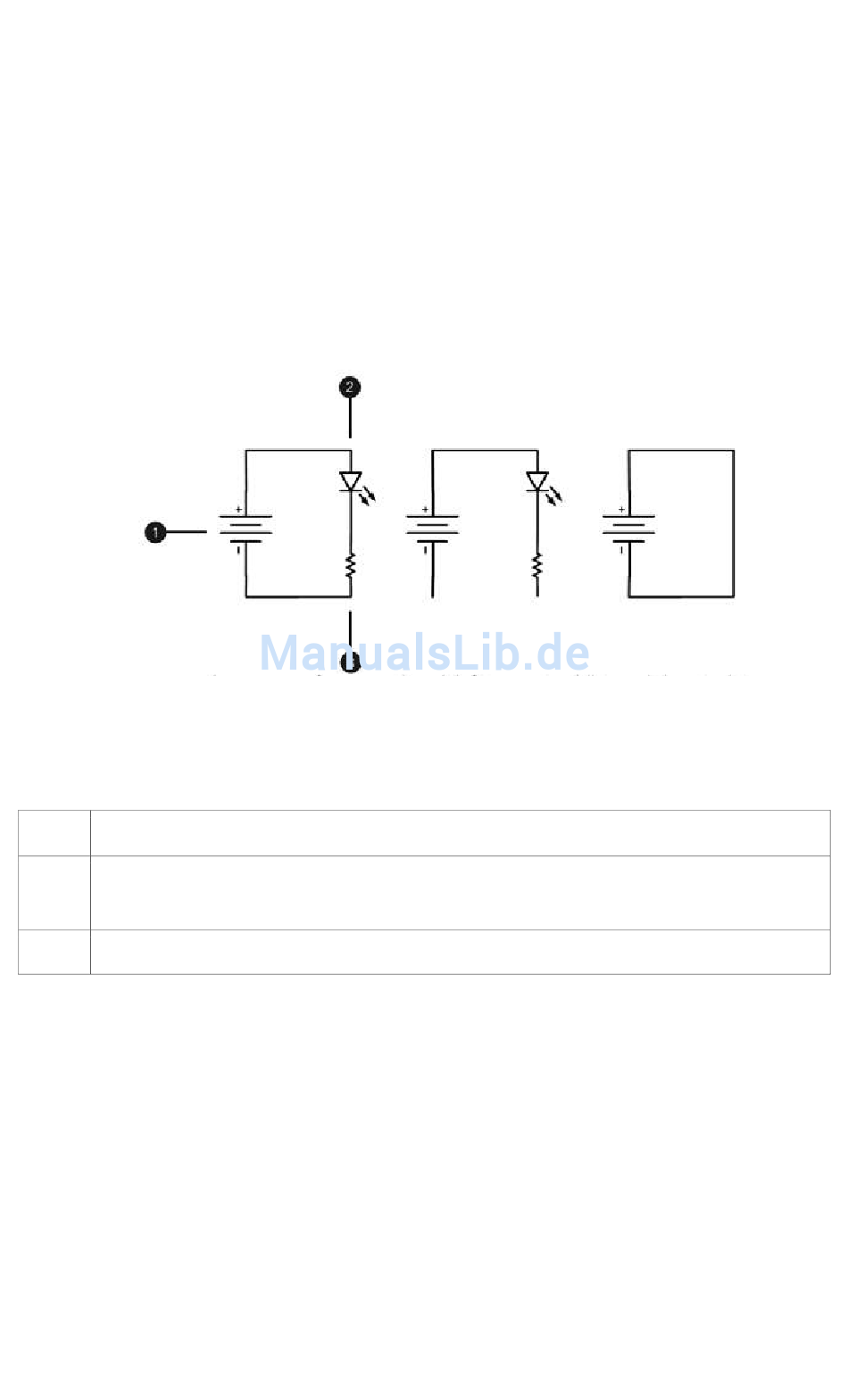

Abbildung 1: Drei Arten von Schaltungen – geschlossen (links), offen
1 Batterie oder Stromquelle. Liefert Strom für den Schaltkreis.
2 Licht emittierende Diode (LED). Leuchtet auf, sobald Strom
fließt.
3 Widerstand. Siehe unten.
In einem geschlossenen Schaltkreis kann Elektrizität von der positiv
geladenen Klemme zur negativ geladenen Klemme (Masse) fließen. Er
fließt durch die LED, welche somit aufleuchtet. In einem offenen
Schaltkreis kann die Elektrizität allerdings nicht bis zur Masse fließen,
bewegt sich also überhaupt nicht. In diesem Beispiel leuchtet die LED
nicht auf. Ein Schalter funktioniert, indem dein Schaltkreis geöffnet und
geschlossen wird.
Ein kurzgeschlossener Schaltkreis kann gefährlich sein. Es gibt eine
direkte Verbindung zwischen dem positiv und negativ geladenem Pol
(mitte) und Kurzschluss (rechts).
