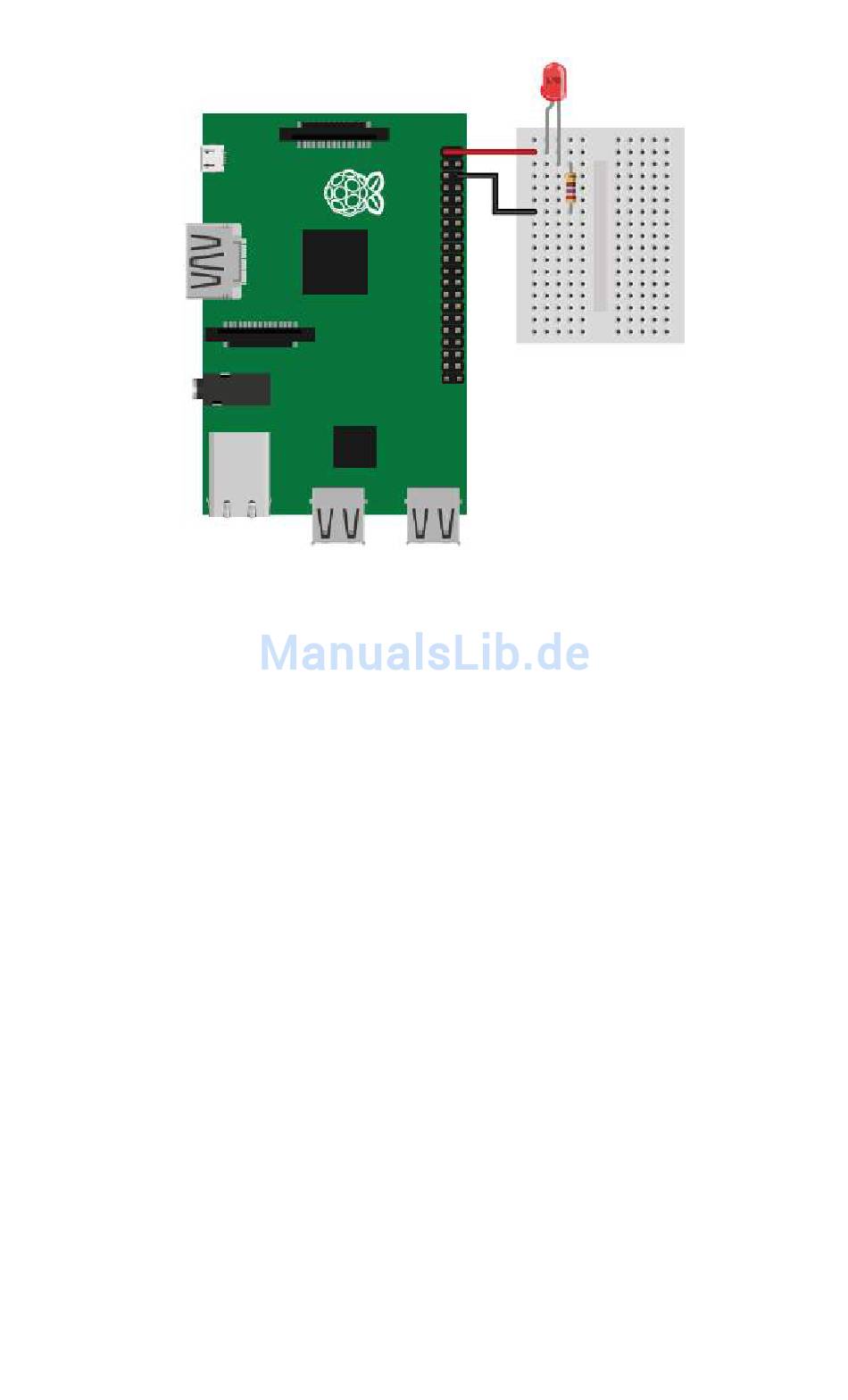

Abbildung 5. Eine LED zum Leuchten bringen
Kontrollieren Sie:
1. Dass sich das + Bein in der gleichen Reihe wie das 3.3 V Kabel
befindet und das – Bein der LED sich nicht in der gleichen Reihe
befindet.
2. Das obere Kabel wird an PIN 1 angeschlossen (3.3 V).
3. Das untere Kabel wird an PIN 6 (Masse) angeschlossen.
Verbinden Sie den Pi mit der Stromquelle und die LED wird leuchten.
Sollte dies nicht der Fall sein, trennen Sie den Pi sofort vom Netz und
kontrollieren Sie dass:
1. Sie die LED richtig herum angeschlossen haben. Die Anode
erhält Strom, die Kathode erlaubt dem Strom heraus und zur
nächsten Komponente zu fließen.
2. Sie LED, Widerstände und Kabel auf der Lochrasterplatte in die
richtigen Löcher gesteckt haben.
3. Der Widerstand einen angemessenen Wert aufweist. Wenn der
