insbesondere dann nützlich ist, wenn der Pi zusammen mit der Kamera
in ein Gehäuse passen sollen. Allerdings kann dieses Kabel auch schnell
kaputt gehen. Bitte ziehen oder drehen Sie das Kabel nicht und setzen
Sie es keiner Gewichtslast aus.
Um das Kamera-Modul mit dem Pi zu verbinden:
1. Stellen Sie sicher, dass der Pi vom Stromnetz getrennt ist.
2. Öffnen Sie den CSI-Anschluss des Pi, indem Sie die Oberseite
des CSI-Anschlusses greifen und nach oben ziehen.
3. Nehmen Sie das flexible Kabel und drücken Sie es vorsichtig in
den CSI-Anschluss. Es geht nur ein paar Millimeter in den
Anschluss. Der blaue Streifen auf dem Kabel an der Seite des Pi
sollte zum Ethernet-Anschluss führen.
4. Halten Sie das flexible Kabel in Position und drücken die die
Oberseite des CSI-Anschlusses nach unten, um ihn zu schließen.
5. Den Pi wieder ans Stromnetz anschließen.

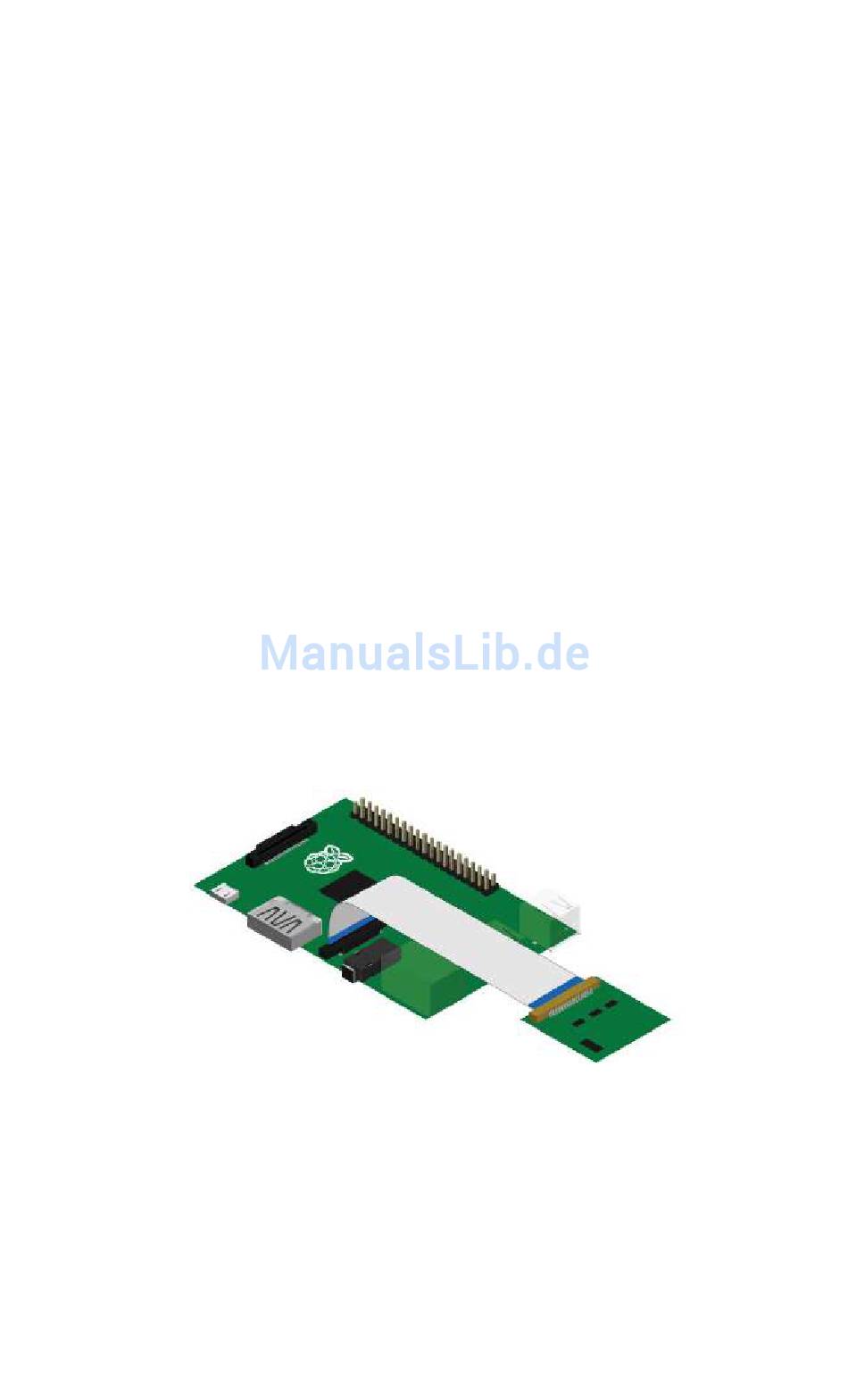

Abbildung 1: Das Kamera-Modul mit dem Model B+ verbinden
Die Kamera aktivieren
Die Kamera ist unter Raspbian standardmäßig deaktiviert. Um sie zu
aktivieren:
1. Auf dem Raspbian-Desktop einen Doppelklick auf LXTerminal.
