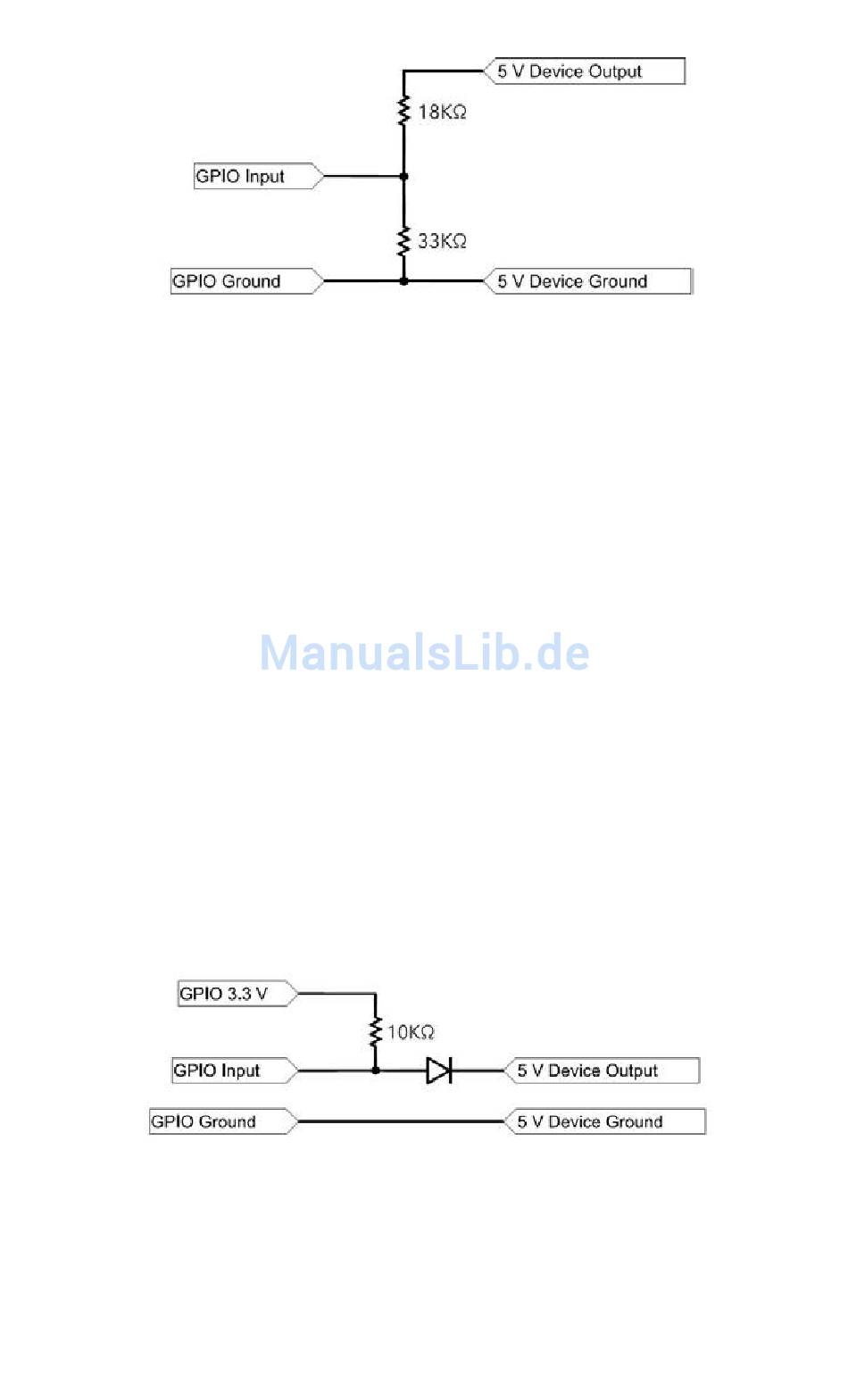

Abbildung 8. Mit Widerständen 5 V auf 3.3 V reduzieren.
2. Eine Diode und einen Pullup-Widerstand verwenden
Bei Dioden handelt es sich um passive Geräte, die Strom nur in eine
Richtung fließen lassen. Auf Schaltbildern werden sie mit einem Pfeil
eingezeichnet, welcher die Stromrichtung angibt. Auf Dioden befindet
sich eine dicke Linie, die der vertikalen Linie der Symbole auf
Schaltbildern entspricht.
In Abbildung 9 befindet sich das 5 V Gerät auf Masse, wenn es einen
Low-Pegel aufweist. Dies bedeutet, dass der Strom einer 3.3 V
Stromquelle durch die Diode und in das 5 V Gerät fließt, wodurch der
GPIO-Pin des Pi ebenfalls auf Low-Pegel gesetzt wird. Wenn das 5 V
Gerät ein High-Signal aufweist, wird die Spannung durch die Diode
blockiert. Da diese Diode nun blockiert, können die 3.3 V nicht mehr am
5 V Gerät anliegen und liegen stattdessen am GPIO-Pin des Pi an –
wodurch ein High-Signal erstellt wird.
Abbildung 9. Mit einer Diode 5 V auf 3.3 V reduzieren

7.7 Serial Peripheral Interface (SPI)

Das SPI-Interface (Serial Peripheral Interface) ist ein serielles
Datenprotokoll, welches in Mikrocontrollern und kleinen elektronischen
