7.3 Der GPIO-Header
Der 40-Pin GPIO-Header befindet sich auf dem Pi oben links. Die
einzelnen Pins sind von links nach rechts nummeriert, wobei die Pins mit
ungeraden Zahlen sich in der unter Reihe befinden und die Pins mit
geraden Zahlen in der oberen Reihe.

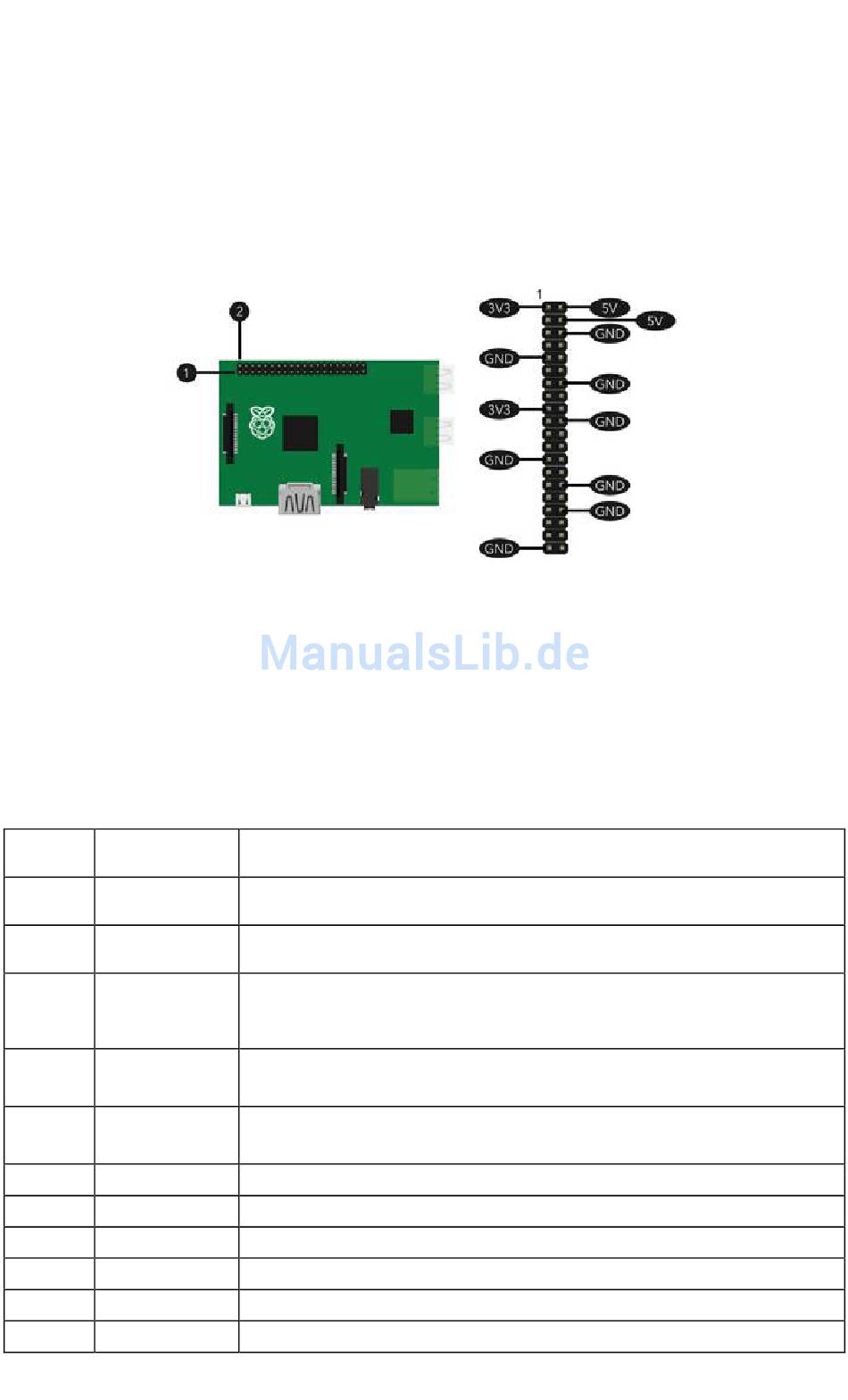

Abbildung 3. Position des GPIO-Header (links) und die Netz- und
Erdungsanschlüsse (rechts)
Die meisten GPIO-Pins können als Eingänge und Ausgänge konfiguriert
und kontrolliert werden. Einige davon haben allerdings besondere
Anwendungen:
Pin # Name
3 GPIO2
5 GPIO3
7 GPIO4
8 GPIO14
10 GPIO15
11 GPIO17
12 GPIO18
13 GPIO27
15 GPIO22
16 GPIO23
18 GPIO24
Beschreibung
Input/Output. Oder I2C-Kabel SDA (I2C1_SDA).
Input/Output. Oder I2C-Kabel SCL (I2C1_SCL).
Input/Output. Oder liefert Ausgang für Grundtakt
(GPCLK0) an externe Schaltkreise.
Input/Output. Oder UART Sendepin (UART_TXD).
Input/Output. Oder UART (UART_RXD).
Input/Output.
Input/Output.
Input/Output.
Input/Output.
Input/Output.
Input/Output.
