5 Retirez délicatement le sous-assemblage du Reader, en veillant à ce que le connecteur PCB du
bras audio passe par le trou du PCB principal. Il se peut que le ressort du bras de la tête
magnétique se détache au cours de cette étape. Gardez-le en sécurité jusqu'à ce que le
sous-assemblage soit reconstruit.
Retirez le support de ressort hélicoïdal et le ressort précontraint de la vis à épaulement, ainsi que le
ressort à bras de la tête magnétique de la douille de montage.

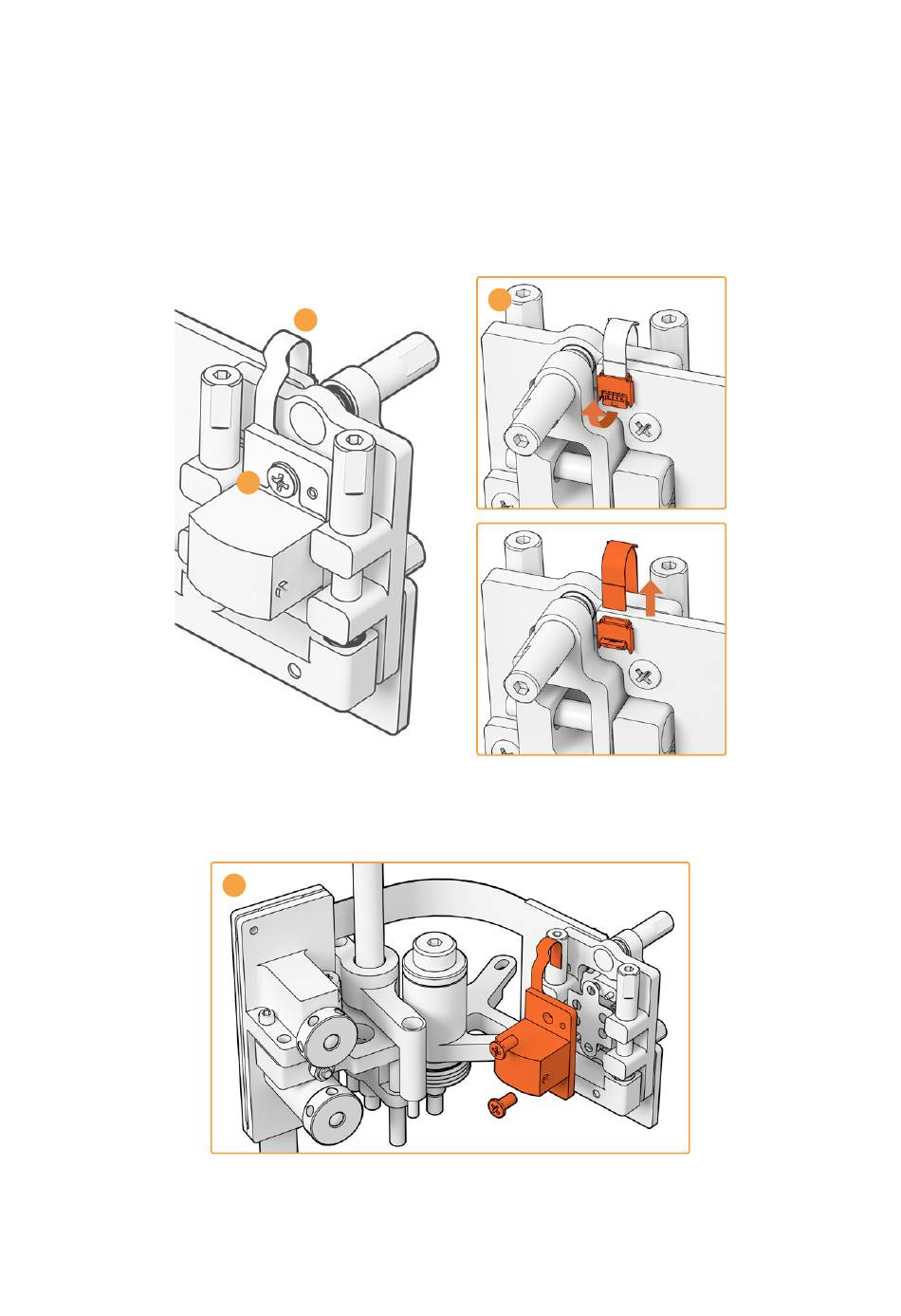

Retirer la tête magnétique
2
1. Loquet du connecteur PCB
1 À l'arrière du connecteur PCB du bras audio, faites basculer le loquet du connecteur pour libérer
le PCB flexible de la tête magnétique. Retirez ensuite le PCB flexible.
2
2 Dévissez les deux vis à tête cylindrique M2 à l'aide d'un tournevis PH00 pour libérer le PCB
original de la tête magnétique de la monture de l'azimut magnétique. Vous pouvez maintenant
vous débarrasser de l'ancien PCB de la tête magnétique.
1
2. Détachement de la tête magnétique
1
Remplacement de la tête magnétique 331
