2 Afloje los dos tornillos M2 de cabeza plana con un destornillador PH00 para quitar la placa de
circuitos impresos original de la montura acimutal y descártela.
Para instalar el cabezal magnético nuevo, siga las instrucciones descritas anteriormente en
orden inverso.
Armado del ensamblaje interior
Después de reemplazar el cabezal magnético, arme nuevamente ensamblaje interior e instálelo en
el lector.
1
2

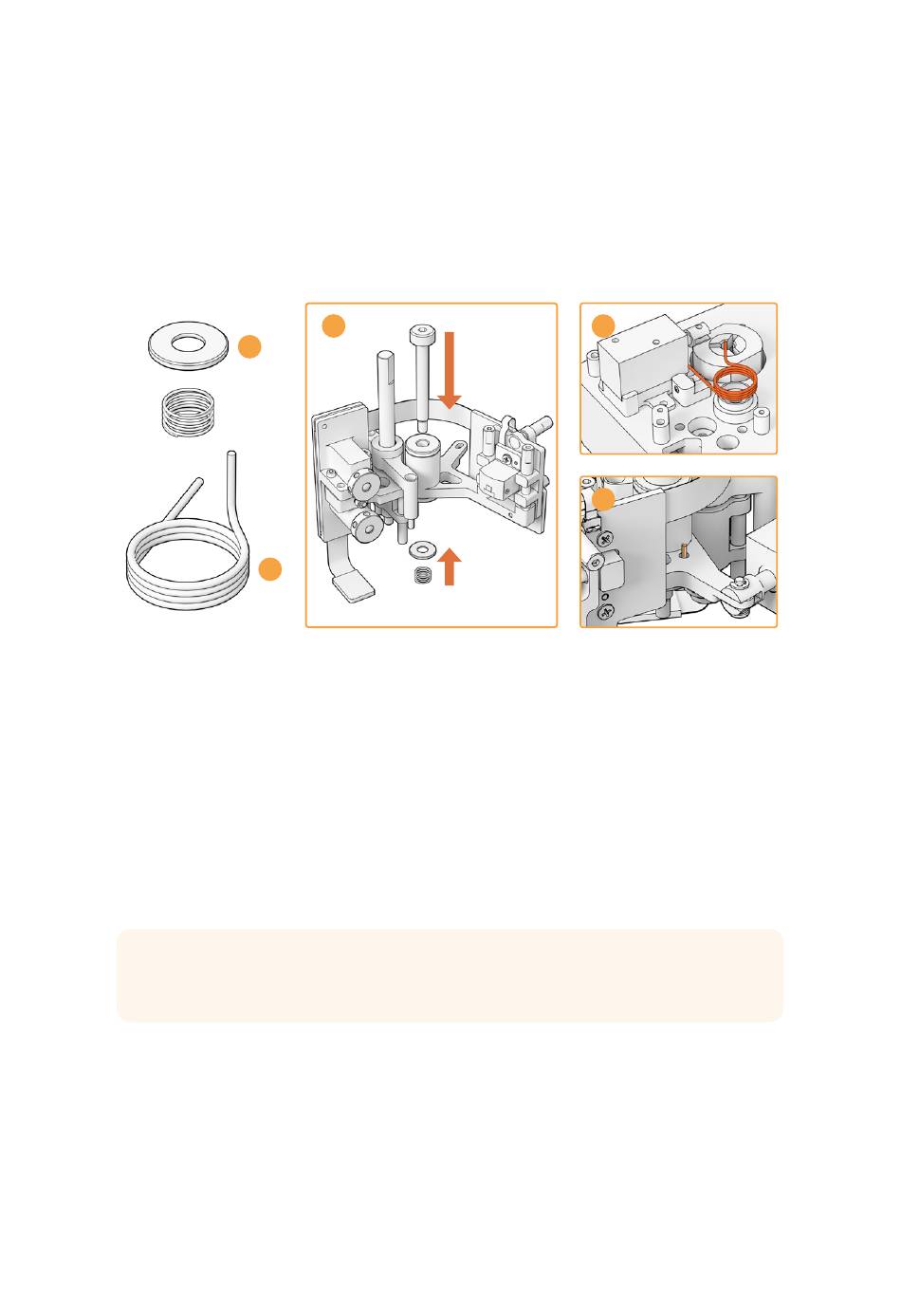

1. Retenedor del resorte helicoidal y resorte de carga previa
3. Inserte el resorte del brazo del cabezal magnético en el componente de audio
1 Encaje el retenedor del resorte helicoidal en el tornillo M3 con el lado dentado hacia abajo y,
a continuación, el resorte de carga previa.
2 Coloque el resorte del brazo del cabezal magnético en la montura.
3 El brazo del componente de audio incluye un pequeño agujero para el extremo superior del
resorte del cabezal magnético. Al instalar el ensamblaje interior, inserte el extremo en
dicho agujero.
4 Una vez que haya colocado estos resortes en el ensamblaje interior y en la montura, puede
instalar el ensamblaje en el lector. Para ello, basta con seguir las instrucciones descritas en los
apartados anteriores en orden inverso.
SUGERENCIA: Al instalar el ensamblaje interior en el lector, asegúrese de pasar el conector
de la placa de circuitos del componente de audio por el agujero en la placa principal.
A continuación, instale nuevamente el lector en el escáner. Sujete el lector al conector XLR del
escáner mediante los tres tornillos M3.
No coloque las cubiertas frontales del lector aún, ya que será preciso acceder a los componentes
durante el proceso de calibración y prueba.
1 2
3
2. Resorte del brazo del cabezal magnético
Reemplazo del cabezal magnético 596
