5.4.1 Frequenzumrichter (0,55 bis 4,0 kW)

Der Anschluss des Motors an den Frequenzumrichter erfolgt über die Steckklemme
X2. Die Schutzart IP20 (EN60529) ist nur bei aufgesteckter Klemme X2 gewährleistet.
Gefahr!
• Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
• Die Spannungsfreiheit überprüfen.
02/06
Die verpolungssichere Steckklemme X2 leistungslos anschließen und
leistungslos trennen. Die Motorklemmen und die Klemmen des Brems-
widerstandes können auch nach der Freischaltung des Frequenzumrich-
ters gefährliche Spannungen führen. Erst nach einer Wartezeit von eini-
gen Minuten, bis die Zwischenkreiskondensatoren entladen sind, darf am
Gerät gearbeitet werden.

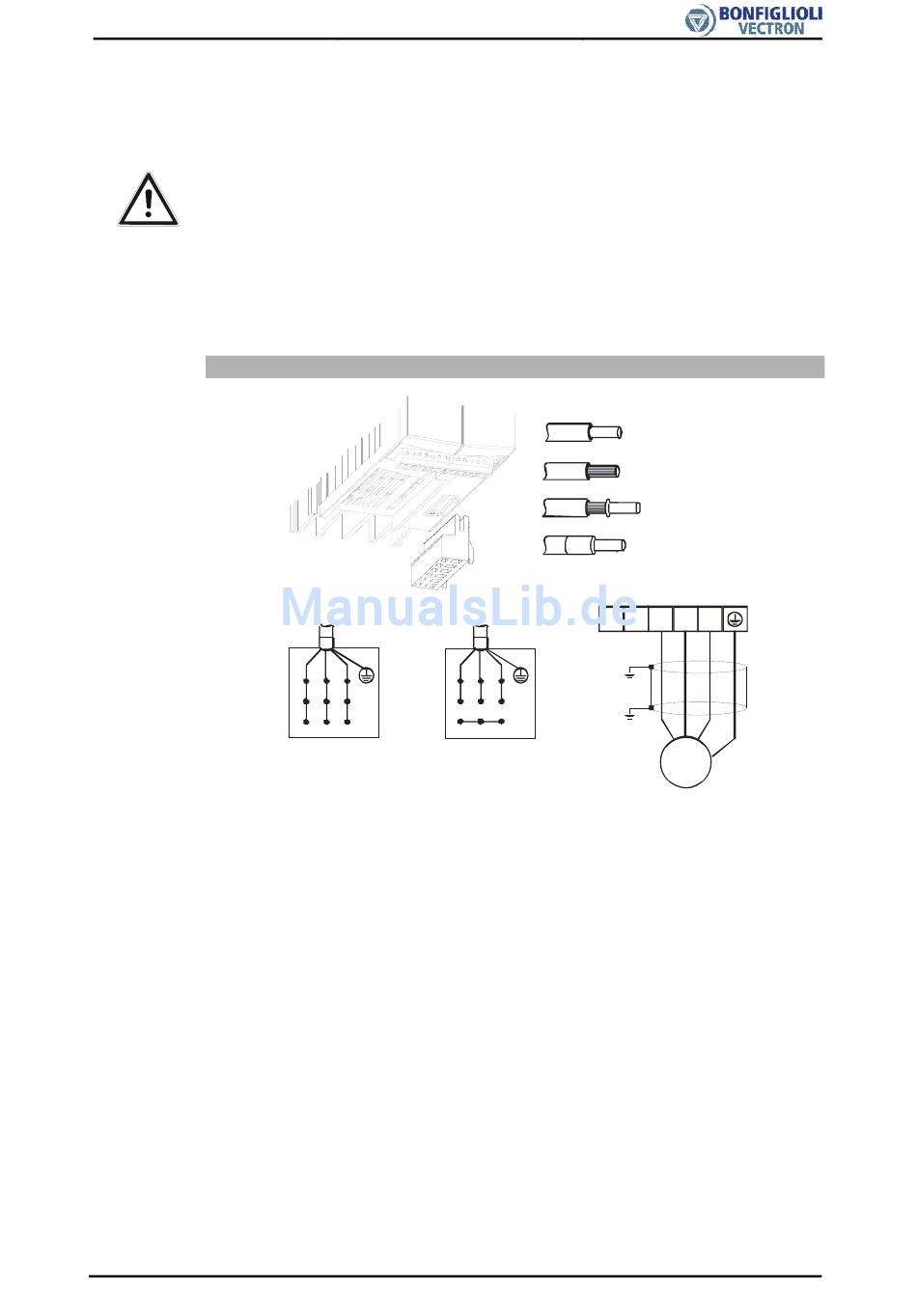

Motoranschluss 0,55 kW bis 4,0 kW
U U
V W
Dreieckschaltung Sternschaltung
Phoenix ZEC 1,5/ .. ST7,5
X2
Rb1 Rb2
V W
2
0.2 ... 1.5 mm
AWG 24 ... 16
2
0.2 ... 1.5 mm
AWG 24 ... 16
2
0.25 ... 1.5 mm
AWG 22 ... 16
2
0.25 ... 1.5 mm
AWG 22 ... 16
U V W
M
3~
33
