5.3.4 Frequenzumrichter (37,0 bis 65,0 kW)

Gefahr!
• Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
• Die Spannungsfreiheit überprüfen.
X1
02/06
Die Netzleitungen an der Klemme X1 leistungslos anklemmen und
leistungslos trennen. Die Netzklemmen und die Gleichspannungs-
klemmen können auch nach der sicheren Trennung des Frequenzum-
richters gefährliche Spannungen führen. Erst nach einer Wartezeit von
einigen Minuten, bis die Zwischenkreiskondensatoren entladen sind,
darf die Tätigkeit durchgeführt werden.

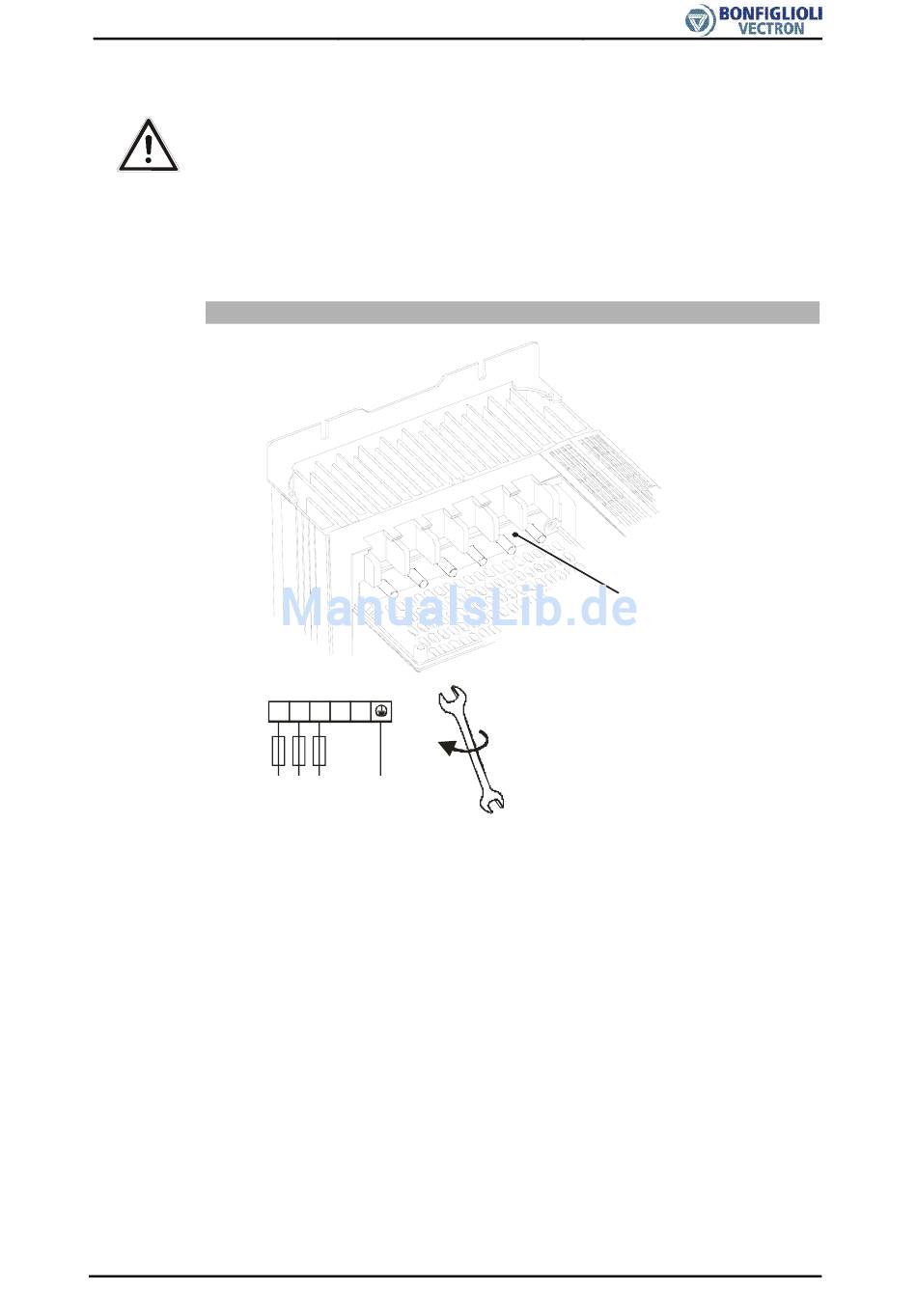

Netzanschluss 37,0 kW bis 65,0 kW
-
+
L1 L2 L3
L1 L2 L3 PE
3ph / 400V AC
X1
37.0 kW ... 65.0 kW
Gewindebolzen M8x25
Leiterquerschnitt bis 70 mm
8 Nm
70.8 lb-in
