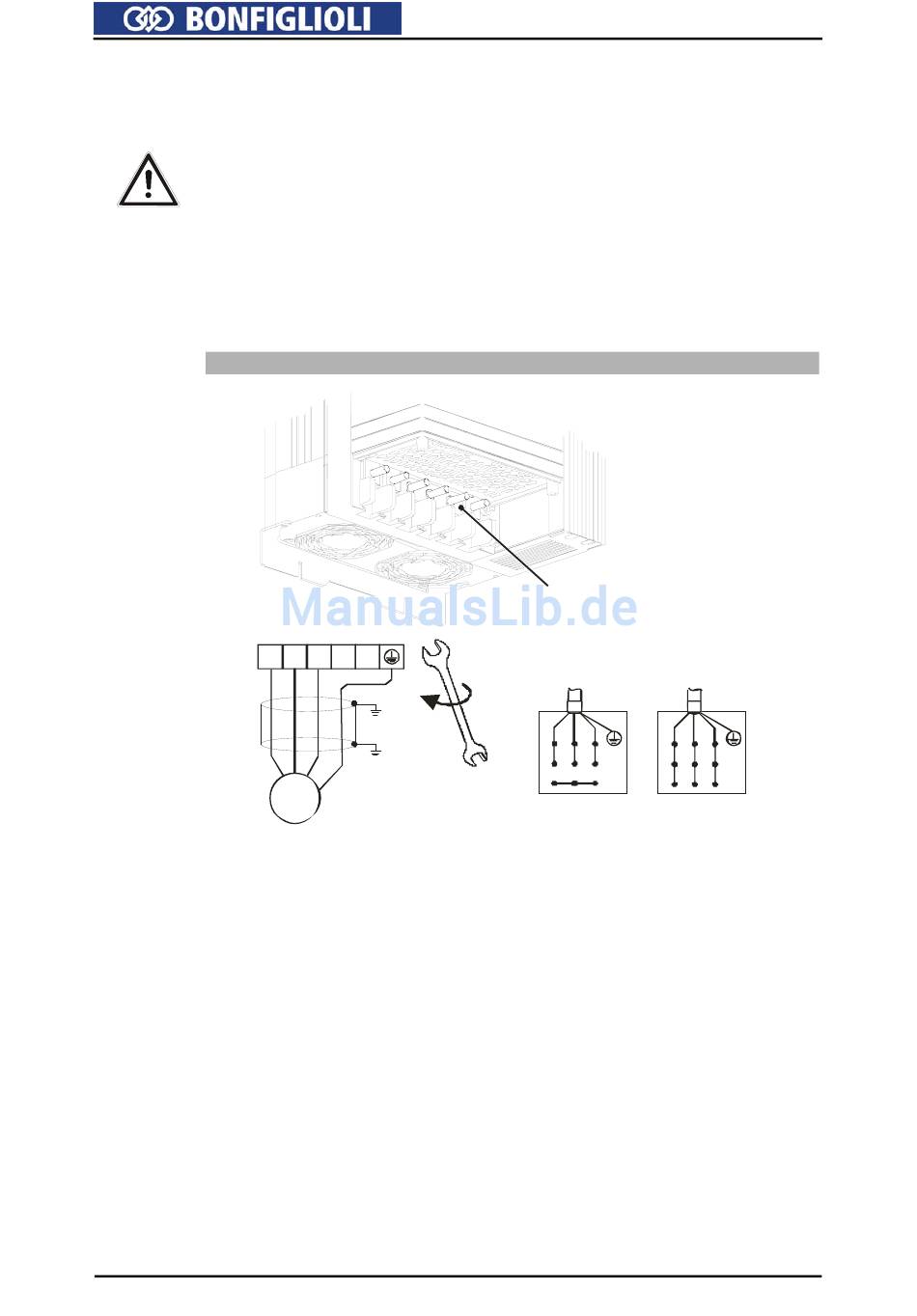

5.4.4 Frequenzumrichter (37,0 bis 65,0 kW)

Der Anschluss des Motors an den Frequenzumrichter erfolgt über die Klemme X2.
Gefahr!
• Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
• Die Spannungsfreiheit überprüfen.
X2
U
36
Die Motorleitungen an der Klemme X2 leistungslos anklemmen und
leistungslos trennen. Die Motorklemmen und die Klemmen des
Bremswiderstandes können auch nach der Freischaltung des Frequen-
zumrichters gefährliche Spannungen führen. Erst nach einer Wartezeit
von einigen Minuten, bis die Zwischenkreiskondensatoren entladen sind,
darf am Gerät gearbeitet werden.
Motoranschluss 37,0 kW bis 65,0 kW
V W
Rb1 Rb2
M
3~
X2
37.0 kW ... 65.0 kW
Gewindebolzen M8x25
Leiterquerschnitt bis 70 mm
8 Nm
70.8 lb-in
U V W
Sternschaltung Dreieckschaltung
2
U V W
