5.3.3 Frequenzumrichter (18,5 bis 30,0 kW)

Gefahr!
• Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
• Die Spannungsfreiheit überprüfen.
X1
L1
3ph / 400V AC
30
Die Netzleitungen an der Klemme X1 leistungslos anklemmen und
leistungslos trennen. Die Netzklemmen und die Gleichspannungs-
klemmen können auch nach der sicheren Trennung des Frequenzum-
richters gefährliche Spannungen führen. Erst nach einer Wartezeit von
einigen Minuten, bis die Zwischenkreiskondensatoren entladen sind, darf
die Tätigkeit durchgeführt werden.

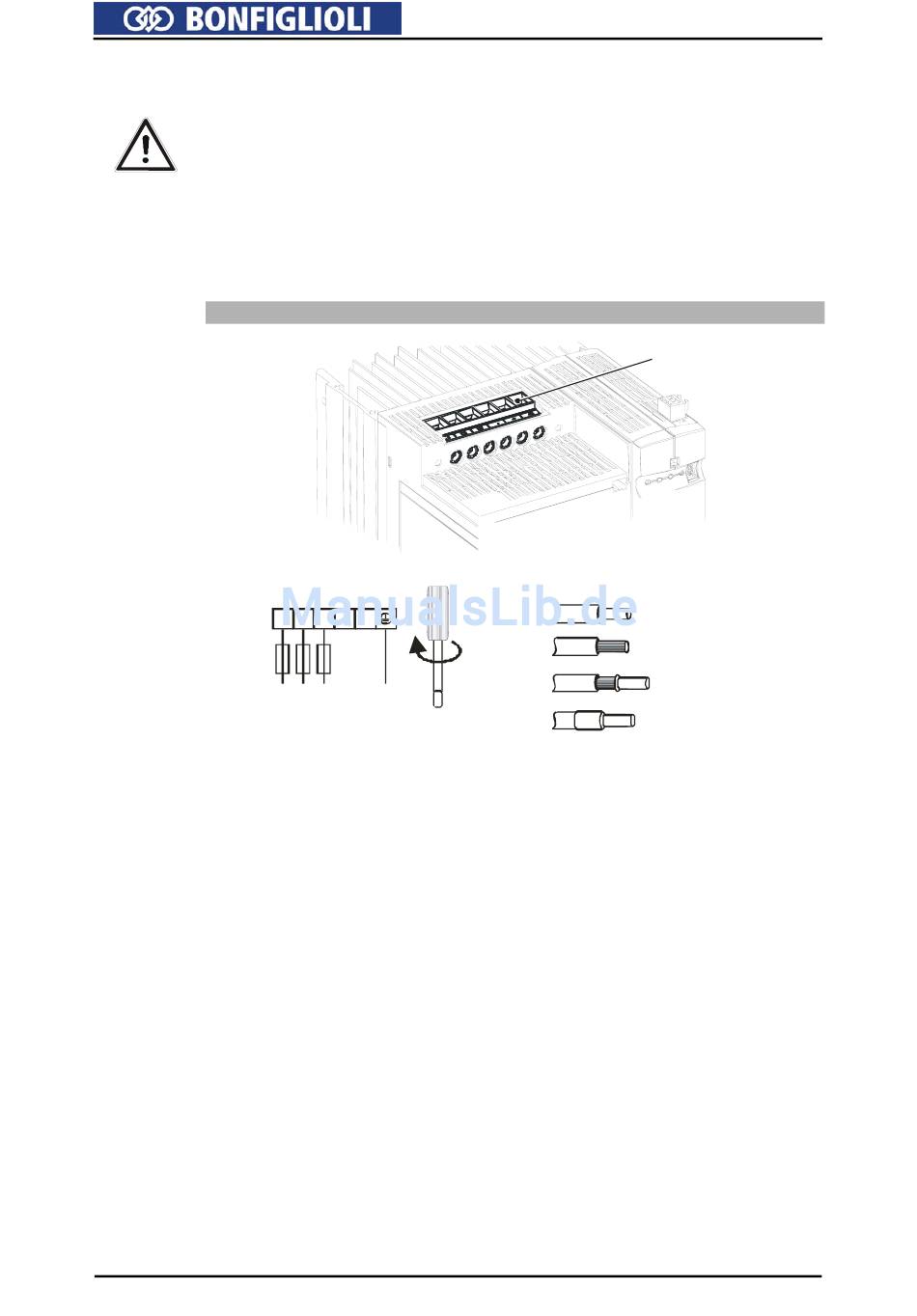

Netzanschluss 18,5 kW bis 30,0 kW
-
+
L1 L2 L3
L2 L3 PE
18.5 kW ... 30.0 kW
PHOENIX MKDSP 25/ 6-15,00-F
2.5 Nm
22.1 lb-in
X1
2
0.5 ... 35 mm
AWG 20 ... 2
2
0.5 ... 25 mm
AWG 20 ... 4
2
1.00 ... 25 mm
AWG 18 ... 4
2
1.5 ... 25 mm
AWG 16 ... 4
