5.4.2 Frequenzumrichter (5,5 bis 15,0 kW)

Der Anschluss des Motors an den Frequenzumrichter erfolgt über die Klemme X2.
Gefahr!
• Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
• Die Spannungsfreiheit überprüfen.
Dreieckschaltung
5.5 kW ... 9.2 kW
WAGO Serie 745 / 6qmm / RM7,5
34
Die Motorleitungen an der Klemme X2 leistungslos anklemmen und
leistungslos trennen. Die Motorklemmen und die Klemmen des Brems-
widerstandes können auch nach der Freischaltung des Frequenzumrich-
ters gefährliche Spannungen führen. Erst nach einer Wartezeit von eini-
gen Minuten, bis die Zwischenkreiskondensatoren entladen sind, darf am
Gerät gearbeitet werden.

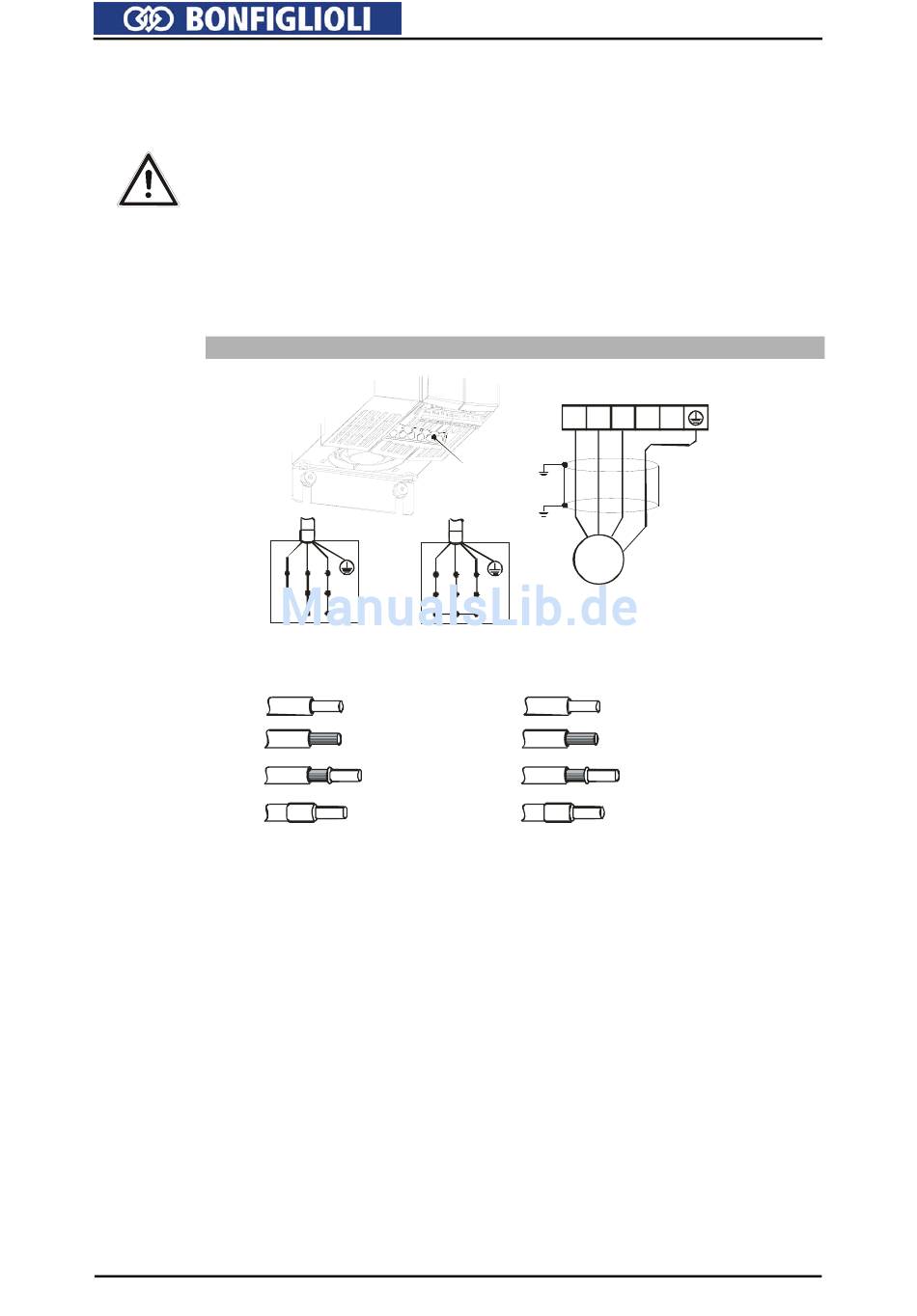

Motoranschluss 5,5 kW bis 15,0 kW
U V W
U V W
Sternschaltung
2
0.2 ... 6 mm
AWG 24 ... 10
2
0.2 ... 6 mm
AWG 24 ... 10
0.25 ... 4 mm
AWG 22 ... 12
0.25 ... 4 mm
AWG 22 ... 16
X2
U
V W
X2
M
3~
11.0 kW ... 15.0 kW
WAGO Serie 745 / 16qmm / RM10+15
0.2 ... 16 mm
AWG 24 ... 6
0.2 ... 16 mm
AWG 24 ... 6
2
0.25 ... 10 mm
AWG 22 ... 8
2
0.25 ... 10 mm
AWG 22 ... 8
Rb1
Rb2
2
2
2
2
02/06
