5.3.2 Frequenzumrichter (5,5 bis 15,0 kW)

Gefahr!
• Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
• Die Spannungsfreiheit überprüfen.
5.5 kW ... 9.2 kW
WAGO Serie 745 / 6qmm / RM7,5
02/06
Die Netzleitungen an der Klemme X1 leistungslos anklemmen und
leistungslos trennen. Die Netzklemmen und die Gleichspannungs-
klemmen können auch nach der sicheren Trennung des Frequenzum-
richters gefährliche Spannungen führen. Erst nach einer Wartezeit von
einigen Minuten, bis die Zwischenkreiskondensatoren entladen sind, darf
die Tätigkeit durchgeführt werden.

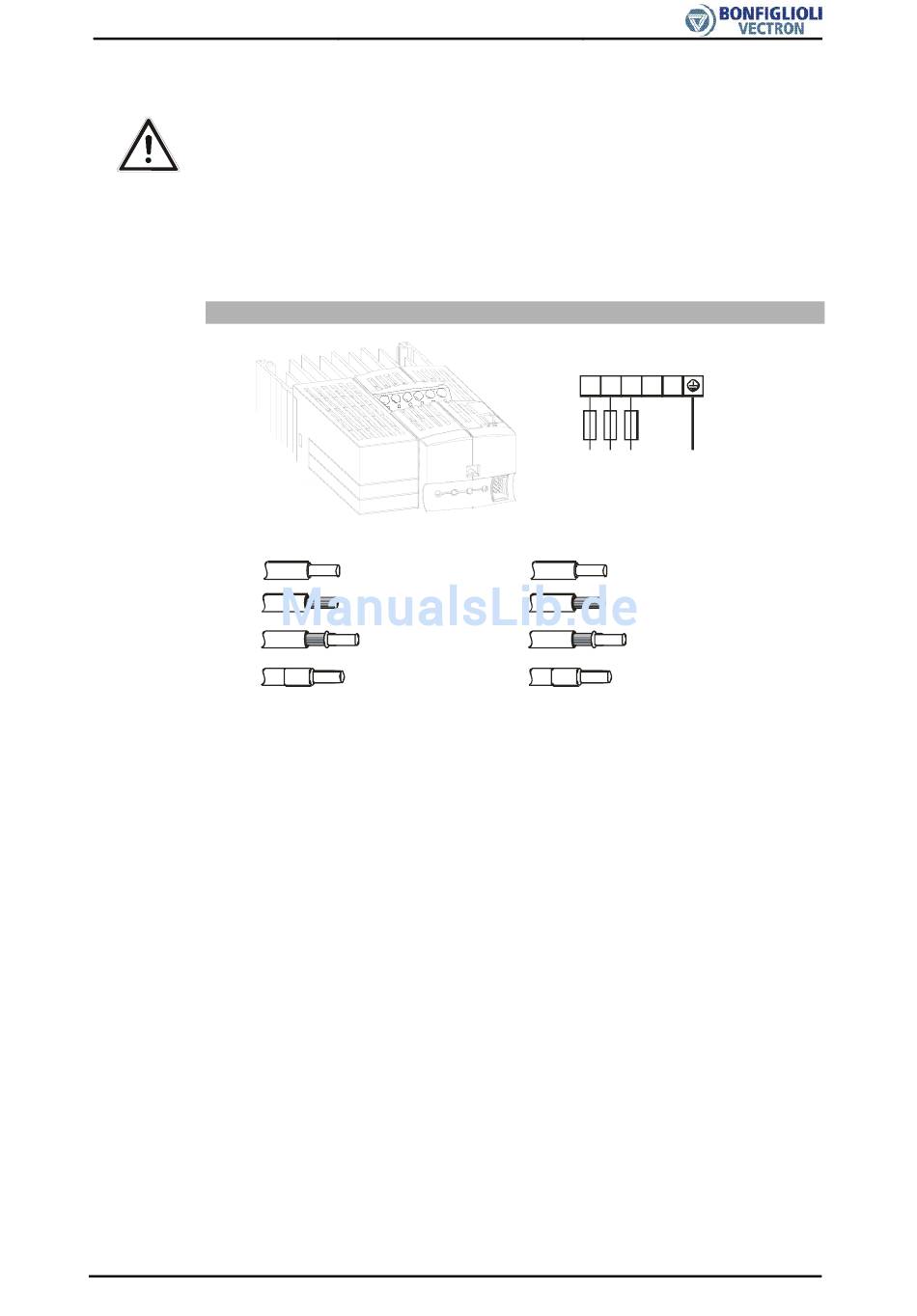

Netzanschluss 5,5 kW bis 15,0 kW
X1
2
0.2 ... 6 mm
AWG 24 ... 10
2
0.2 ... 6 mm
AWG 24 ... 10
2
0.25 ... 4 mm
AWG 22 ... 12
2
0.25 ... 4 mm
AWG 22 ... 16
X1
-
+
L1 L2 L3
L1 L2 L3 PE
3ph / 400V AC
11 kW ... 15 kW
WAGO Serie 745 / 16qmm / RM10+15
0.2 ... 16 mm
AWG 24 ... 6
0.2 ... 16 mm
AWG 24 ... 6
0.25 ... 10 mm
AWG 22 ... 8
0.25 ... 10 mm
AWG 22 ... 8
2
2
2
2
