5.4.3 Frequenzumrichter (18,5 bis 30,0 kW)

Der Anschluss des Motors an den Frequenzumrichter erfolgt über die Klemme X2.
Gefahr!
• Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
• Die Spannungsfreiheit überprüfen.
18.5 kW ... 30 kW
PHOENIX MKDSP 25/ 6-15,00-F
02/06
Die Motorleitungen an der Klemme X2 leistungslos anklemmen und
leistungslos trennen. Die Motorklemmen und die Klemmen des Brems-
widerstandes können auch nach der Freischaltung des Frequenzumrich-
ters gefährliche Spannungen führen. Erst nach einer Wartezeit von eini-
gen Minuten, bis die Zwischenkreiskondensatoren entladen sind, darf am
Gerät gearbeitet werden.

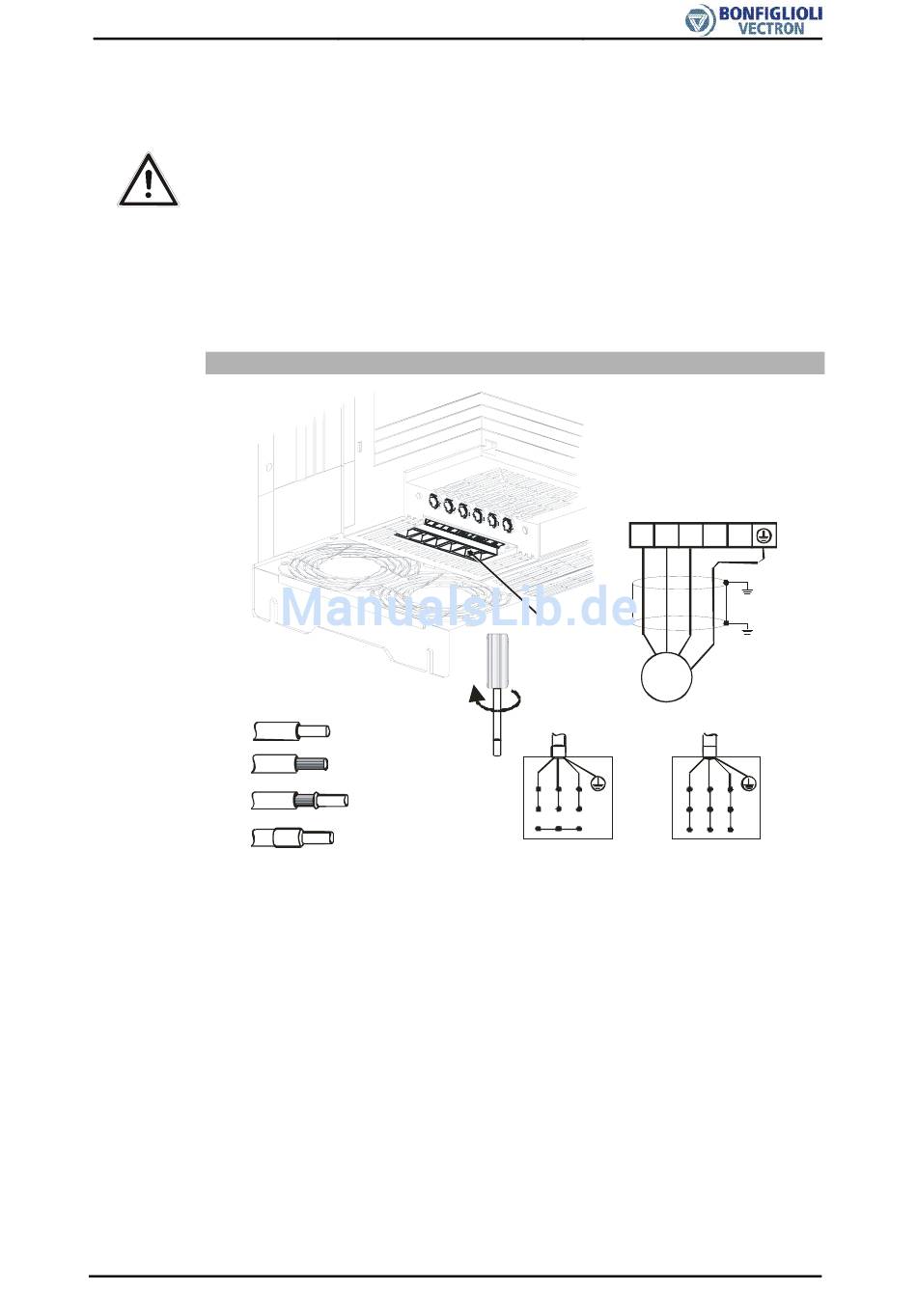

Motoranschluss 18,5 kW bis 30,0 kW
2
0.5 ... 35 mm
AWG 20 ... 2
2
0.5 ... 25 mm
AWG 20 ... 4
2
1.00 ... 25 mm
AWG 18 ... 4
2
1.5 ... 25 mm
AWG 16 ... 4
X2
U
V W
X2
2.5 Nm
M
22.1 lb-in
3~
U V W U
Sternschaltung Dreieckschaltung
Rb1
Rb2
V W
35
