A

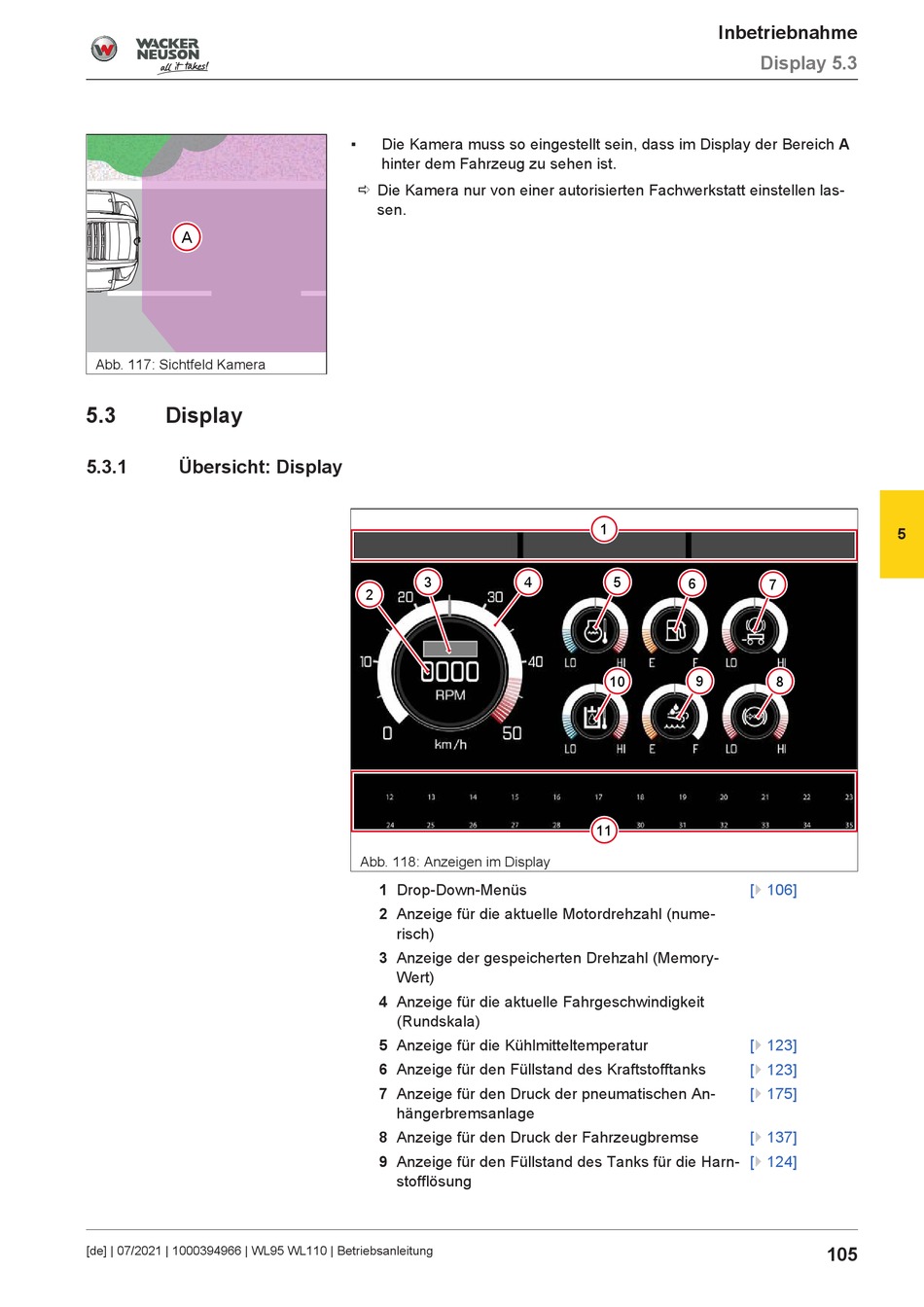

Abb. 117: Sichtfeld Kamera
5.3
Display
5.3.1
Übersicht: Display
[de] | 07/2021 | 1000394966 | WL95 WL110 | Betriebsanleitung
▪
Die Kamera muss so eingestellt sein, dass im Display der Bereich A
hinter dem Fahrzeug zu sehen ist.
ð Die Kamera nur von einer autorisierten Fachwerkstatt einstellen las-
sen.
3
4
2
Abb. 118: Anzeigen im Display
1 Drop-Down-Menüs
2 Anzeige für die aktuelle Motordrehzahl (nume-
risch)
3 Anzeige der gespeicherten Drehzahl (Memory-
Wert)
4 Anzeige für die aktuelle Fahrgeschwindigkeit
(Rundskala)
5 Anzeige für die Kühlmitteltemperatur
6 Anzeige für den Füllstand des Kraftstofftanks
7 Anzeige für den Druck der pneumatischen An-
hängerbremsanlage
8 Anzeige für den Druck der Fahrzeugbremse
9 Anzeige für den Füllstand des Tanks für die Harn-
stofflösung
Inbetriebnahme
Display 5.3
1
5
6
7
10
9
11
[} 106]
[} 123]
[} 123]
[} 175]
[} 137]
[} 124]
5
8
105
