Bedienung
6.4 Mit Anhänger fahren
3
1

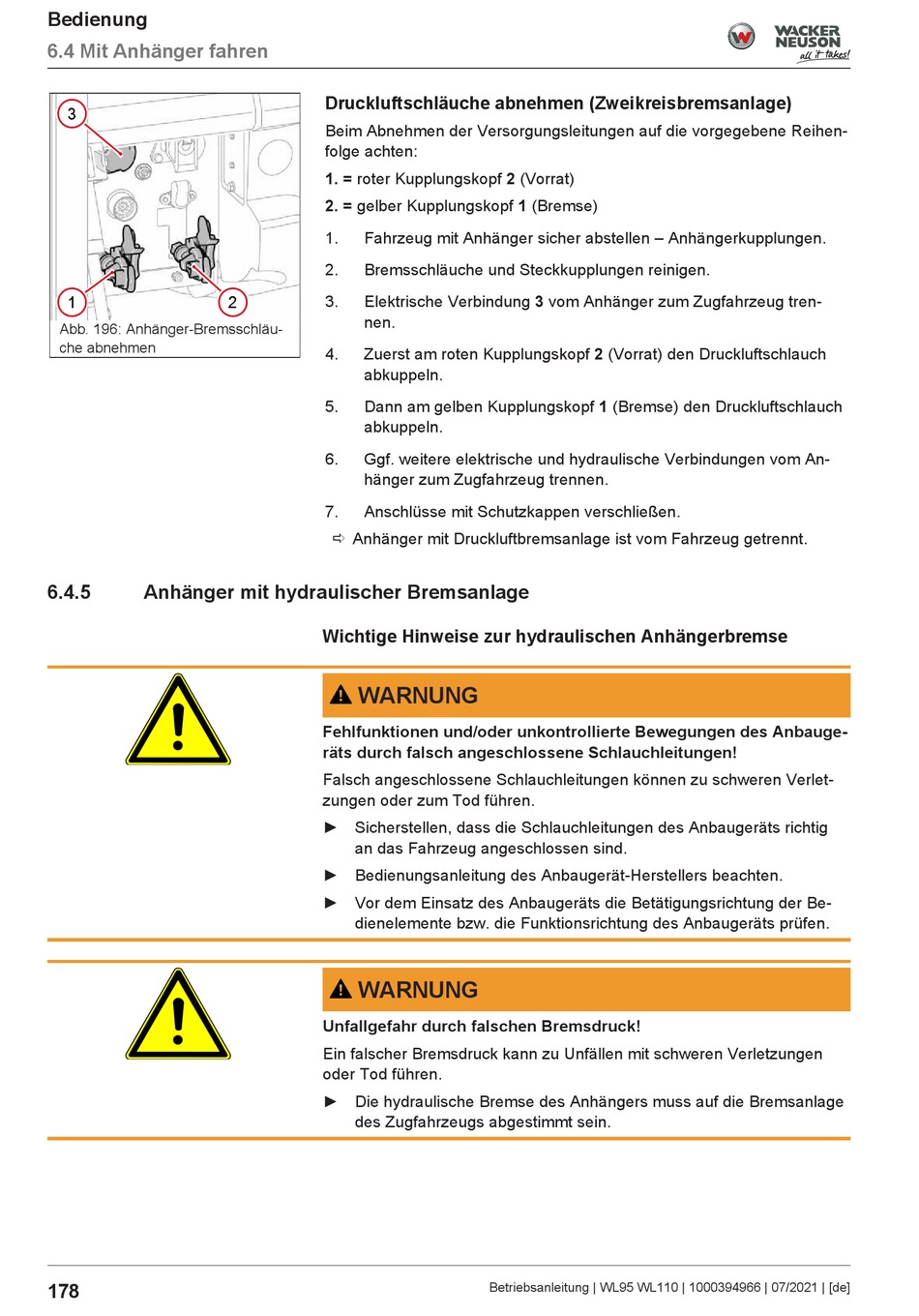

Abb. 196: Anhänger-Bremsschläu-
che abnehmen
6.4.5
Anhänger mit hydraulischer Bremsanlage
178
Druckluftschläuche abnehmen (Zweikreisbremsanlage)
Beim Abnehmen der Versorgungsleitungen auf die vorgegebene Reihen-
folge achten:
1. = roter Kupplungskopf 2 (Vorrat)
2. = gelber Kupplungskopf 1 (Bremse)
1.
Fahrzeug mit Anhänger sicher abstellen – Anhängerkupplungen.
2.
Bremsschläuche und Steckkupplungen reinigen.
3.
Elektrische Verbindung 3 vom Anhänger zum Zugfahrzeug tren-
2
nen.
4.
Zuerst am roten Kupplungskopf 2 (Vorrat) den Druckluftschlauch
abkuppeln.
5.
Dann am gelben Kupplungskopf 1 (Bremse) den Druckluftschlauch
abkuppeln.
6.
Ggf. weitere elektrische und hydraulische Verbindungen vom An-
hänger zum Zugfahrzeug trennen.
7.
Anschlüsse mit Schutzkappen verschließen.
ð Anhänger mit Druckluftbremsanlage ist vom Fahrzeug getrennt.
Wichtige Hinweise zur hydraulischen Anhängerbremse
WARNUNG
Fehlfunktionen und/oder unkontrollierte Bewegungen des Anbauge-
räts durch falsch angeschlossene Schlauchleitungen!
Falsch angeschlossene Schlauchleitungen können zu schweren Verlet-
zungen oder zum Tod führen.
► Sicherstellen, dass die Schlauchleitungen des Anbaugeräts richtig
an das Fahrzeug angeschlossen sind.
► Bedienungsanleitung des Anbaugerät-Herstellers beachten.
► Vor dem Einsatz des Anbaugeräts die Betätigungsrichtung der Be-
dienelemente bzw. die Funktionsrichtung des Anbaugeräts prüfen.
WARNUNG
Unfallgefahr durch falschen Bremsdruck!
Ein falscher Bremsdruck kann zu Unfällen mit schweren Verletzungen
oder Tod führen.
► Die hydraulische Bremse des Anhängers muss auf die Bremsanlage
des Zugfahrzeugs abgestimmt sein.
Betriebsanleitung | WL95 WL110 | 1000394966 | 07/2021 | [de]
