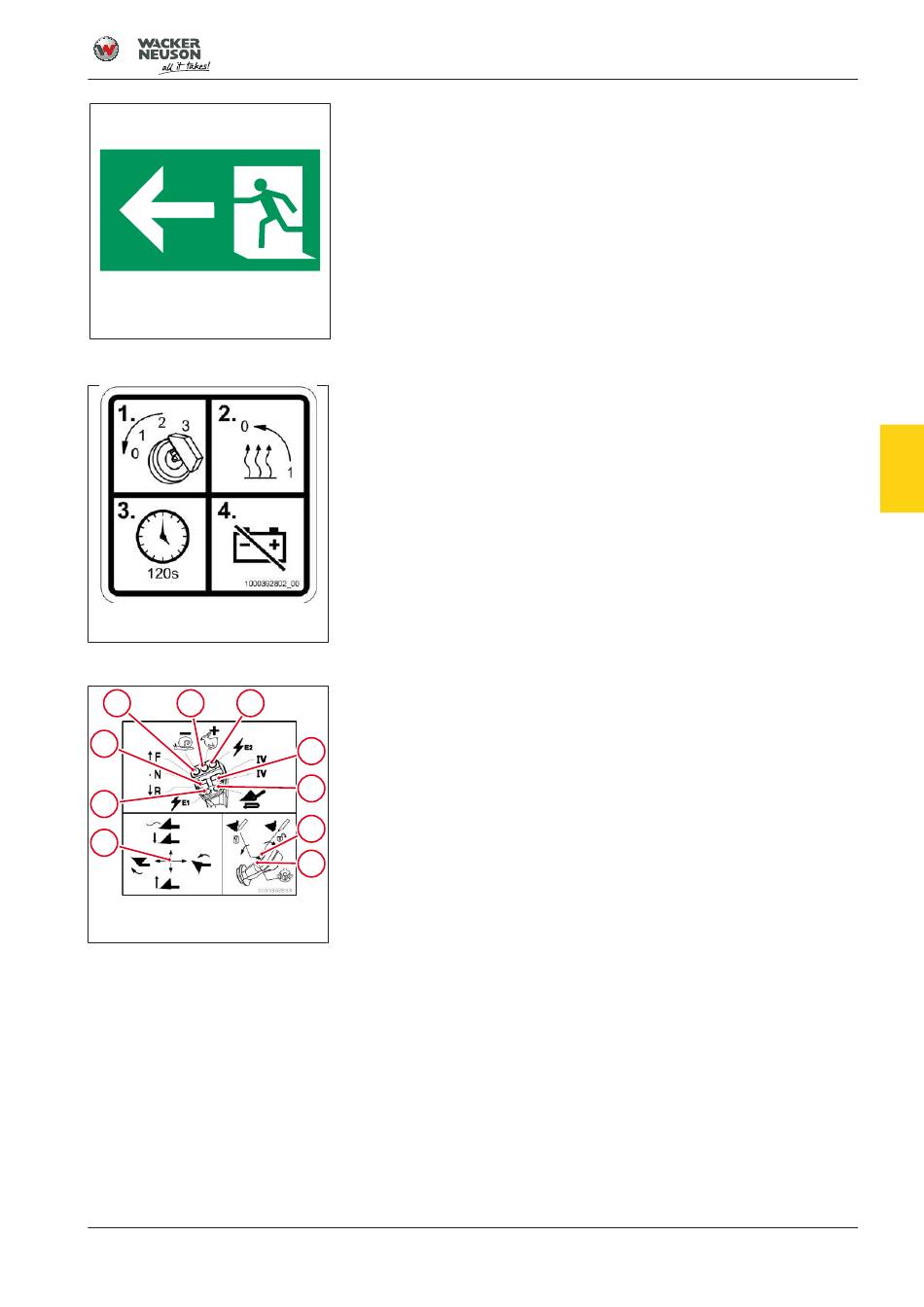

Abb. 61: Aufkleber Notausstieg
Abb. 62: Aufkleber Batterietrenn-
schalter
2
3
4
1
10
9
Abb. 63: Aufkleber Belegung Joy-
stick
[de] | 07/2021 | 1000394966 | WL95 WL110 | Betriebsanleitung
Notausstieg
Der Aufkleber kennzeichnet den Notausstieg.
Batterietrennschalter
Das Fahrzeug ist mit einem Batterietrennschalter ausgestattet. Mit dem
Batterietrennschalter kann die Zuleitung von der Batterie zur Fahrzeug-
elektrik getrennt werden. Der Aufkleber kennzeichnet die Position des
Batterietrennschalters.
1.
Zündung ausschalten.
2.
Zusatzheizung ausschalten.
3.
120 Sekunden warten.
4.
Batterietrennschalter betätigen und ggf. abziehen.
Funktionen des Joysticks
1 Bedienrad für die Fahrtrichtung:
5
• F = Vorwärts
6
• N = Neutralstellung
• R = Rückwärts
7
2 Bedienknopf zum Verringern der Fahrstufe
8
3 Bedienknopf zum Erhöhen der Fahrstufe
4 Bedienknopf für Elektrofunktionen
5 Bedienrad zur Bedienung des vierten Steuerkreises
6 Bedienknopf für die automatische Schaufelrückführung
7 Bedienrad zum Verriegeln und Entriegeln des Schnellwechsel-
systems und zur Bedienung des dritten Steuerkreises
8 Bedienknopf für die Differentialsperre
9 Bedienschema für die Ladeanlage
• Heben
• Senken
• Einkippen
• Auskippen
• Schwimmstellung
