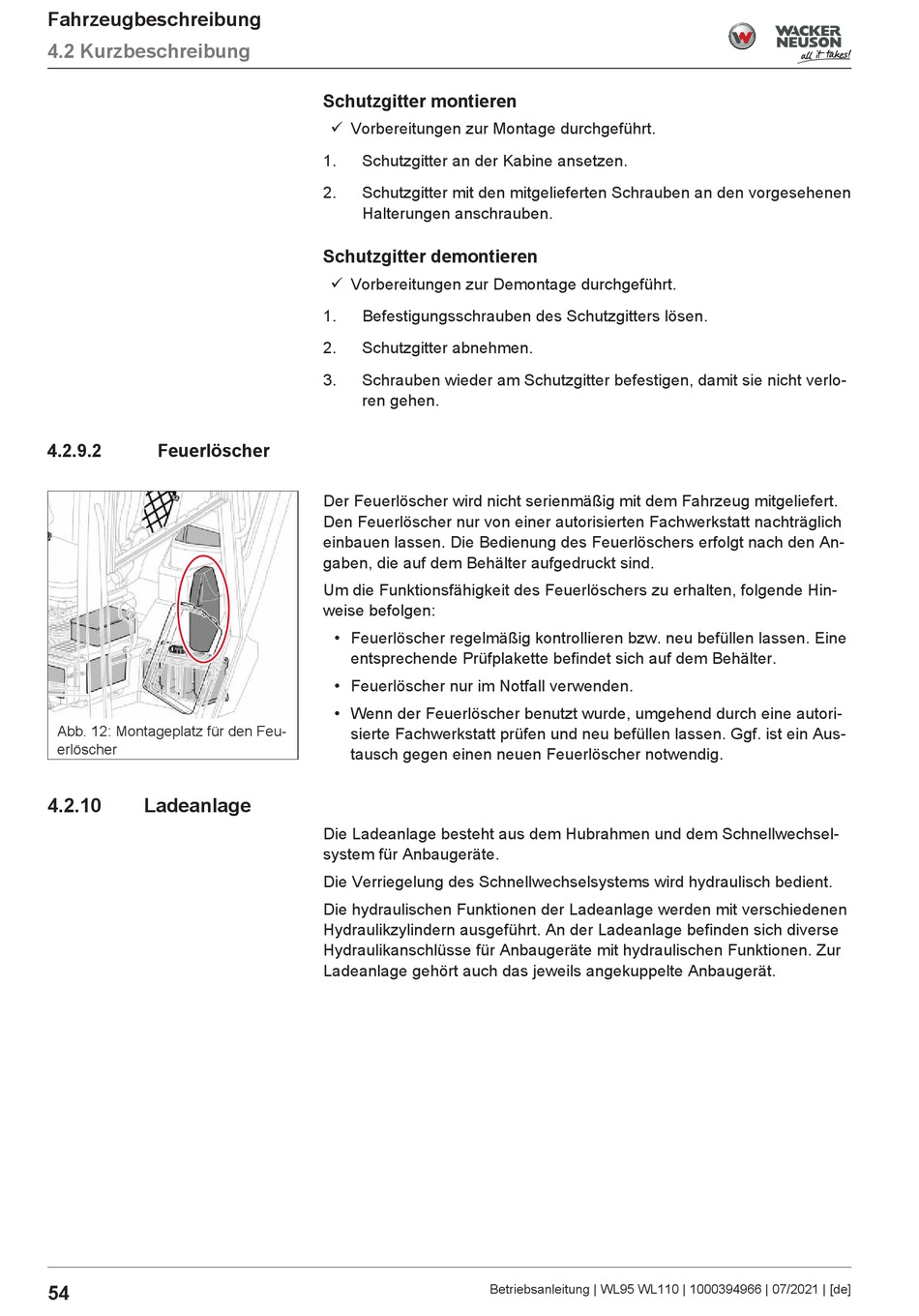

Fahrzeugbeschreibung
4.2 Kurzbeschreibung
4.2.9.2
Feuerlöscher
Abb. 12: Montageplatz für den Feu-
erlöscher
4.2.10
Ladeanlage
54
Schutzgitter montieren
ü Vorbereitungen zur Montage durchgeführt.
1.
Schutzgitter an der Kabine ansetzen.
2.
Schutzgitter mit den mitgelieferten Schrauben an den vorgesehenen
Halterungen anschrauben.
Schutzgitter demontieren
ü Vorbereitungen zur Demontage durchgeführt.
1.
Befestigungsschrauben des Schutzgitters lösen.
2.
Schutzgitter abnehmen.
3.
Schrauben wieder am Schutzgitter befestigen, damit sie nicht verlo-
ren gehen.
Der Feuerlöscher wird nicht serienmäßig mit dem Fahrzeug mitgeliefert.
Den Feuerlöscher nur von einer autorisierten Fachwerkstatt nachträglich
einbauen lassen. Die Bedienung des Feuerlöschers erfolgt nach den An-
gaben, die auf dem Behälter aufgedruckt sind.
Um die Funktionsfähigkeit des Feuerlöschers zu erhalten, folgende Hin-
weise befolgen:
• Feuerlöscher regelmäßig kontrollieren bzw. neu befüllen lassen. Eine
entsprechende Prüfplakette befindet sich auf dem Behälter.
• Feuerlöscher nur im Notfall verwenden.
• Wenn der Feuerlöscher benutzt wurde, umgehend durch eine autori-
sierte Fachwerkstatt prüfen und neu befüllen lassen. Ggf. ist ein Aus-
tausch gegen einen neuen Feuerlöscher notwendig.
Die Ladeanlage besteht aus dem Hubrahmen und dem Schnellwechsel-
system für Anbaugeräte.
Die Verriegelung des Schnellwechselsystems wird hydraulisch bedient.
Die hydraulischen Funktionen der Ladeanlage werden mit verschiedenen
Hydraulikzylindern ausgeführt. An der Ladeanlage befinden sich diverse
Hydraulikanschlüsse für Anbaugeräte mit hydraulischen Funktionen. Zur
Ladeanlage gehört auch das jeweils angekuppelte Anbaugerät.
Betriebsanleitung | WL95 WL110 | 1000394966 | 07/2021 | [de]
